Einsatzbedingungen: Einbau

Sondenauswahl (siehe Übersicht auf Seite 4-5)
• Verwenden Sie für Schüttgüter im Normalfall Seilsonden, Stabsonden sind in Schüttgütern nur für kurze
Messbereiche bis ca. 2 m geeignet. Dies gilt vor allem für Anwendungen, in denen die Sonde seitlich schräg
eingebaut wird und für leichte und gut rieselfähige Schüttgüter.
• Verwenden Sie für Flüssigkeiten im Normalfall Stab- oder Koaxsonden. Seilsonden werden in Flüssigkeiten
verwendet, für Messbereiche > 4 m oder wenn die Deckenfreiheit den Einbau von starren Sonden nicht
zulässt.
• Koaxsonden eignen sich für Flüssigkeiten mit Viskositäten bis ca. 500 cst.
Mit Koaxsonden können auch die allermeisten verflüssigten Gase gemessen werden, ab
Dielektrizitätskonstante 1,4. Darüberhinaus haben sämtliche Einbaubedingungen, wie Stutzen, Einbauten
im Tank usw. bei Verwendung einer Koaxsonde keinerlei Einfluss auf die Messung. Beim Einsatz in Kunst-
stofftanks bietet eine Koaxsonde maximale EMV-Sicherheit.
• Bei großen Silos kann der seitliche Druck auf das Seil so hoch sein, dass ein kunststoffummanteltes Seil ein-
gesetzt werden muss. Wir empfehlen bei Sondenlängen > 20 m und Mühlenprodukten wie Getreide, Wei-
zen, Mehl, den Einsatz des PA-beschichteten Seils.
Einbauort

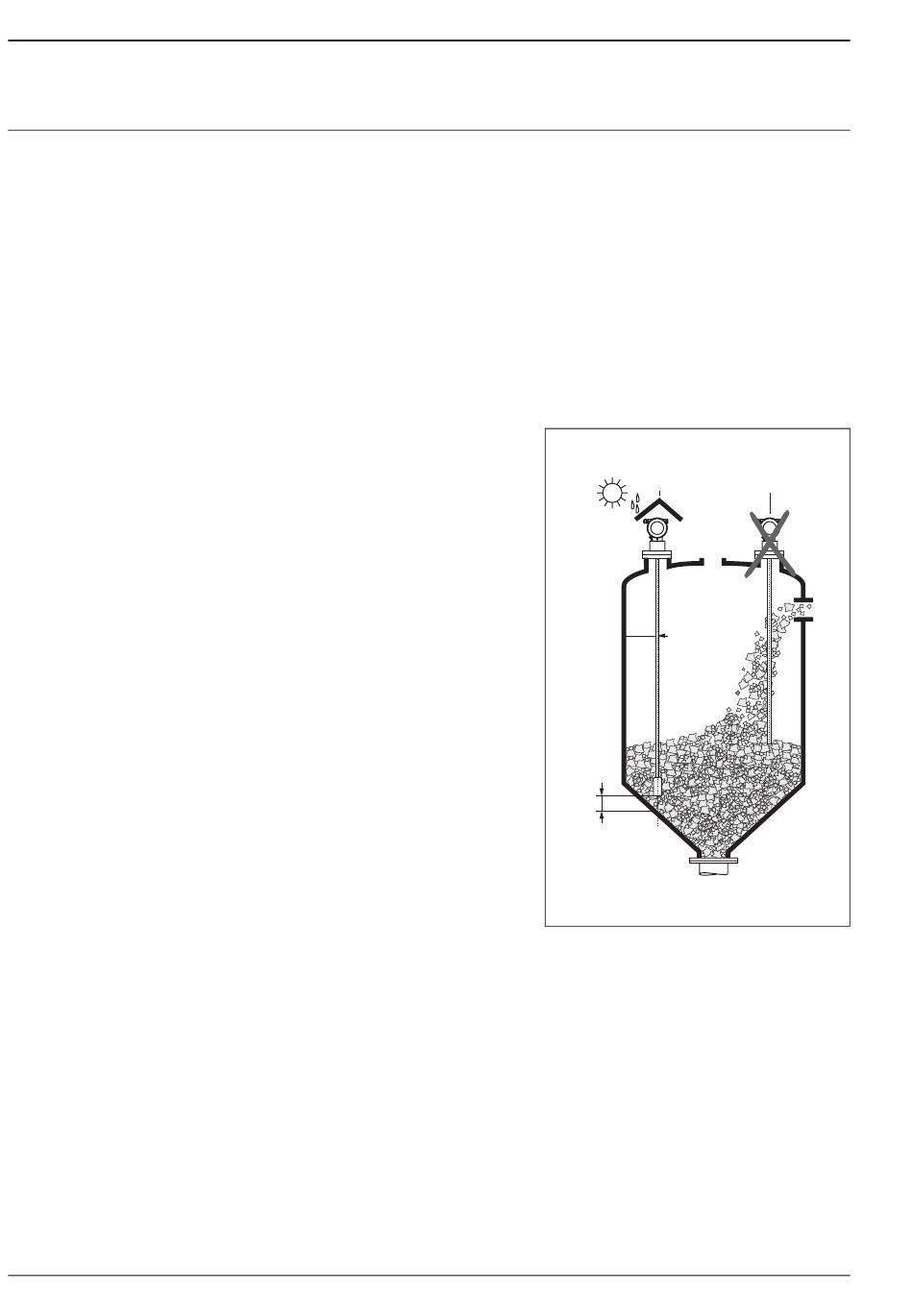

• Stab- und Seilsonden nicht in den Befüllstrom
montieren (2).
• Stab- und Seilsonden soweit von der Wand weg
montieren (B), dass bei Ansatzbildung an der Wand
ein Abstand der Sonde zu diesem Ansatz von min.
100 mm bleibt.
• Stab- und Seilsonden mit möglichst großem
Abstand zu Einbauten montieren. Bei Abständen
< 300 mm muss bei der Inbetriebnahme eine
"Ausblendung" durchgeführt werden.
• Beim Einbau von Stab- und Seilsonden in Kunst-
stoffbehältern gilt der Mindestabstand von
300 mm auch zu metallischen Teilen außerhalb
des Behälters.
• Stab- und Seilsonden dürfen metallische Behälter-
wände oder Böden nicht zeitweise berühren
• Mindestabstand des Sondenendes zum Behälterbo-
den (C):
– Seilsonde: 150 mm
– Stabsonde: 50 mm
– Koaxsonde: 10 mm
• Bei der Installation im Freien wird eine Wetter-
schutzhaube (1) empfohlen, siehe "Zubehör" auf
Seite 44.
• Knickung der Seilsonde während der Montage
oder während des Betriebs (z.B. durch Produktbe-
wegung gegen Silowand) durch Wahl eines geeig-
neten Einbauortes vermeiden.
