Endress+Hauser Levelflex M FMP40 Technische Information Seite 19

Levelflex M
Endress + Hauser

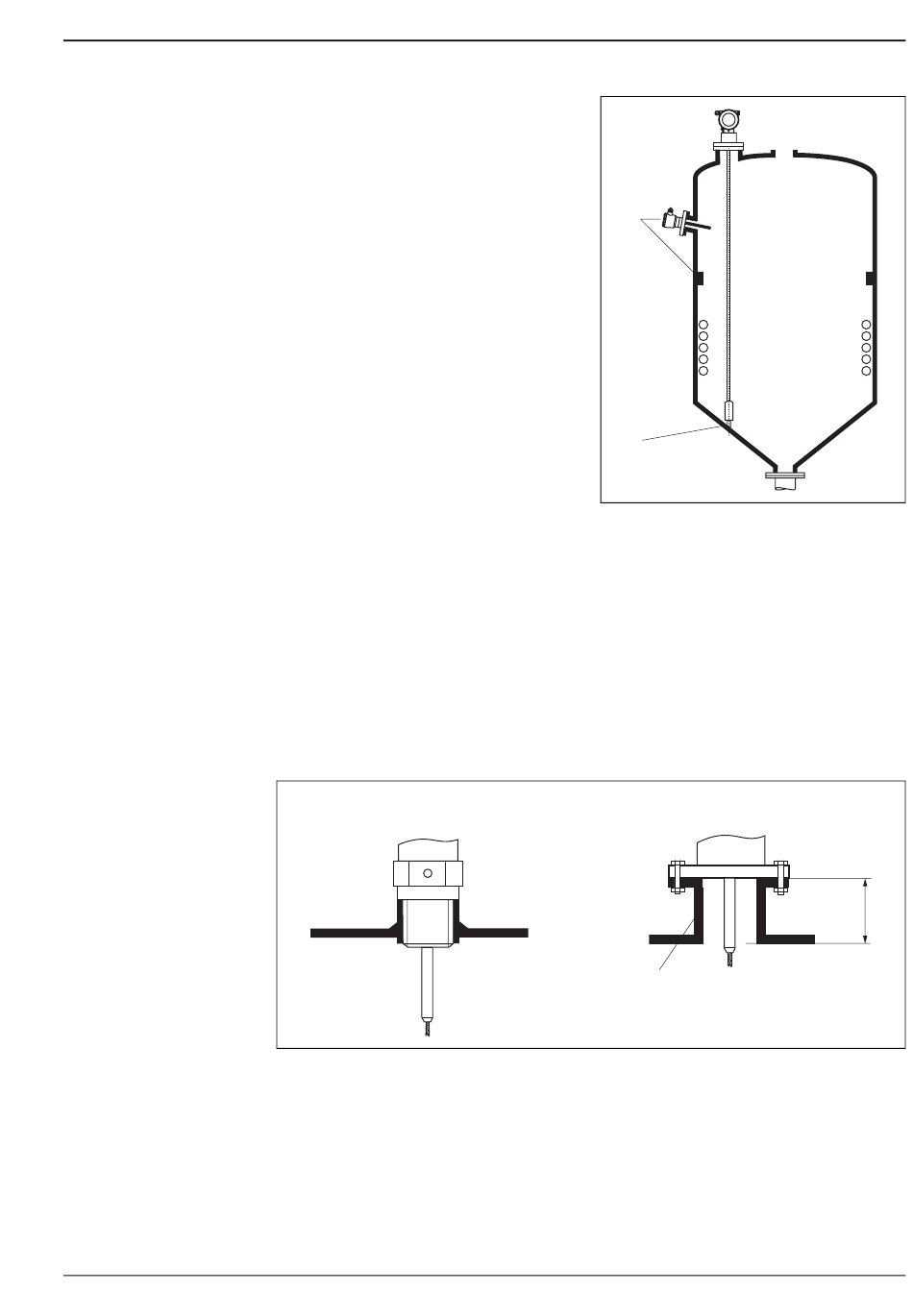

Behältereinbauten
• Wählen Sie den Einbauort so, dass der Abstand zu
Einbauten (5) (z.B. Grenzschalter, Verstrebungen)
über die ganze Sondenlänge > 300 mm beträgt,
auch während des Betriebs.
• Sonde darf während des Betriebs innerhalb des
Messbereiches keine Einbauten berühren. Wenn
notwendig: bei Seilsonden Sondenende
befestigen (4), dabei aber nicht straff abspannen
(s. Seite 24)!
Optimierungsmöglichkeiten
• Störechoausblendung: durch die elektronische
Ausblendung von Störechos kann die Messung
optimiert werden.
Art der Sondenmontage
• Sonden werden mit Verschraubungen oder Flanschen am Prozessanschluss montiert und in den meisten
Fällen damit auch befestigt. Falls bei dieser Montage die Gefahr besteht, dass das Sondenende so stark
bewegt wird, dass es zeitweise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gege-
benenfalls eingekürzt und fixiert werden. Das Fixieren geschieht bei den Seilsonden am Einfachsten durch
Verschrauben mit dem Innengewinde am unteren Ende des Gewichtes. Gewindegröße s. Seite 24.
• Der ideale Einbau ist die Montage in einer Verschraubung / Einschraubmuffe, die innen bündig mit der
Behälterdecke ist.
• Wenn der Einbau in einem Stutzen erfolgt, so sollte der Stutzen im Durchmesser 50 ... 150 mm haben und
nicht mehr als 150 mm hoch sein. Für andere Abmessungen stehen Einbauadapter zur Verfügung,
s. Seite 26.
Einbau mit Schweißmuffe
1½" oder ¾"
Sondenlänge
Der Messbereich ist in erster Linie von der Sondenlänge abhängig. Wenn die Sonde am unteren Ende nicht
fixiert wird, müssen folgende Abstände zum Behälterboden eingehalten werden:
– Seilsonde: 150 mm
– Stabsonde: 100 mm
– Koaxsonde: 50 mm
Sonde eher zu lang als zu kurz bestellen, da eine Kürzung im Bedarfsfall einfach möglich ist.
5
4
Einbau in Stutzen
Stutzendurchmesser:
≤ DN150
L00-FMP4xxxx-17-00-00-xx-008
≤ 150 mm
L00-FMP4xxxx-17-00-00-de-017
19
