Levelflex M

Feldbusstecker

Bürde HART
Endress + Hauser

FOUNDATION Fieldbus

Das digitale Kommunikationssignal wird über eine
zweiadrige Verbindungsleitung auf den Bus übertra-
gen. Die Busleitung trägt auch die Hilfsenergie.
Für weitere Informationen hinsichtlich Aufbau und
Erdung des Netzwerkes sowie für weitere Bussystem-
Komponenten wie z.B. Buskabel siehe entsprechende
Literatur wie z.B. Betriebsanleitung BA013S
"FOUNDATION Fieldbus Overview" und die
FOUNDATION Fieldbus-Richtlinie.
Kabelspezifikation:
• Verwenden Sie verdrilltes, abgeschirmtes Zweia-
derkabel, vorzugsweise Kabeltyp A
• Klemmen für Aderquerschnitte: 0,5...2,5 mm
• Kabelaußendurchmesser: 5...10 mm (für Kabelver-
schraubung M20x1,5, Kunststoff)
Hinweis!
Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA013S "FOUNDATION
Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC 61158-2 (MBP).
Bei den Ausführungen mit Feldbusstecker (M12 oder 7/8") braucht zum Anschluss der Signalleitung das
Gehäuse nicht geöffnet werden.

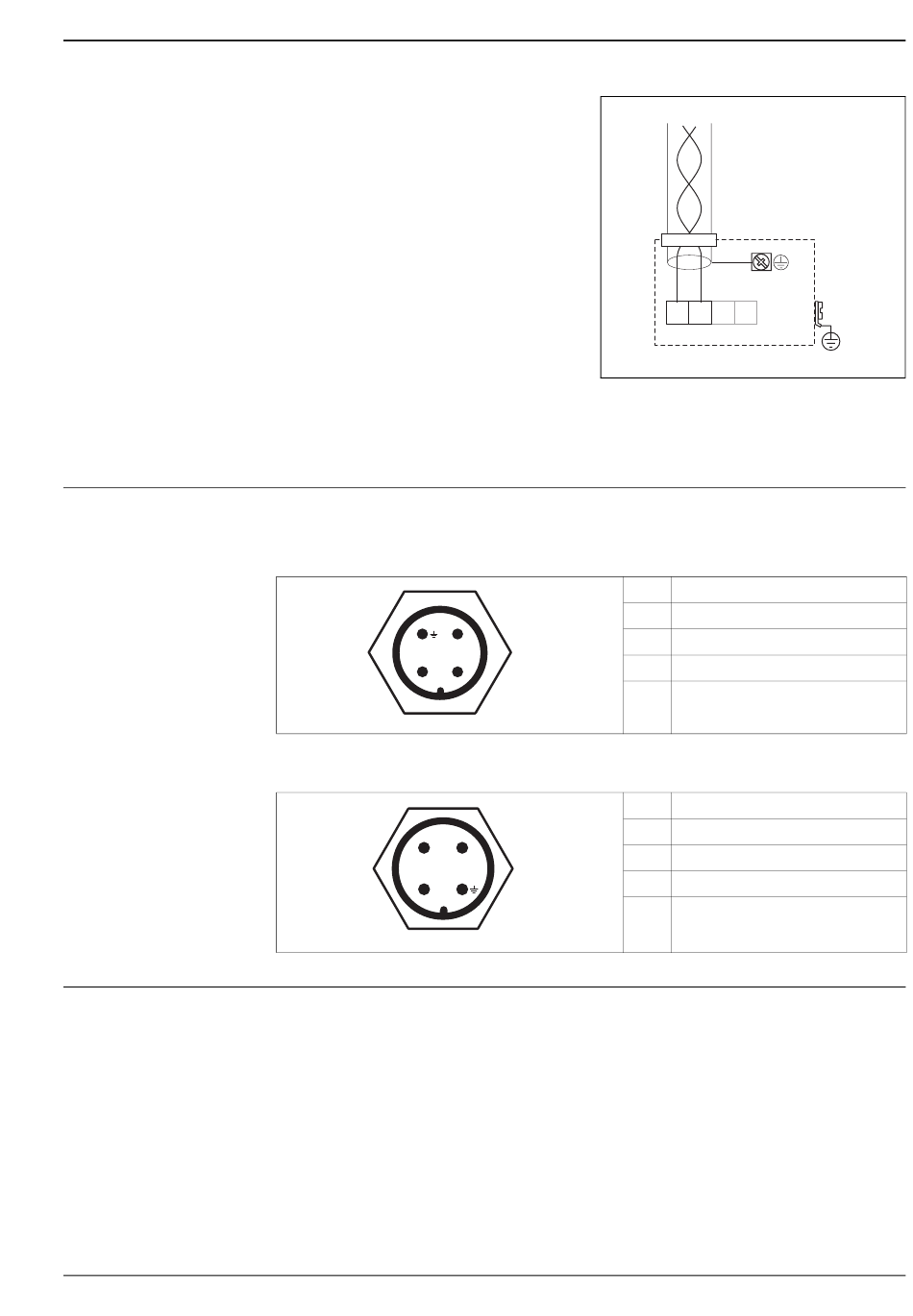

Pinbelegung beim Stecker M12 (PROFIBUS PA-Stecker)
1 3
+
2 4
Pinbelegung beim Stecker 7/8" (FOUNDATION Fieldbus-Stecker)
–
1 3
+
2
Min. Bürde für HART-Kommunikation: 250 Ω
2
–
nc
L00-FMxxxxxx-04-00-00-yy-016
nc
4
L00-FMxxxxxx-04-00-00-yy-017
1 2 3 4
– +
Pin Bedeutung
1 Erde
2 Signal +
3 Signal -
4 nicht belegt
Pin Bedeutung
1 Signal -
2 Signal +
3 nicht belegt
4 Erde
PAL
L00-FMxxxxxx-04-00-00-de-022
13
