- Seite 1 Bitte lesen Sie die Bedienungsanleitung sorgfältig und verwahren Sie alle Dokumente an einem sicheren Ort, damit sie auch in Zukunft greifbar sind. Bedienungsanleitung Einbau - Kühlschrank HS-169LN.BI...
-
Seite 2: Entsorgungshinweise
Entsorgungshinweise Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bei ausgedienten Geräten Netzstecker ziehen und durch das Durchtrennen des Netzkabels das Gerät unbrauchbar machen. Kältegeräte enthalten Kältemittel und in der Isolierung Gase, die eine ... -
Seite 3: Bestimmungsgemäße Verwendung
Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Flaschen mit hochprozentigem Alkohol nur stehend und dicht verschlossen lagern. Erzeugnisse mit brennbaren Treibgasen (z. B. Sahnespender, Spraydosen) und ... -
Seite 4: Elektrischer Anschluss
Bei Nichtbeachtung der Ruhezeit erlischt der Garantieanspruch. Reinigen Sie das Gerät, besonders gründlich das Geräteinnere (beachten Sie den Abschnitt Reinigung). Transportschutz entfernen: Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen. Eventuelle Kleberückstände können Sie mit Reinigungsbenzin beseitigen. -
Seite 5: Wechsel Des Türanschlages
Beim Unterschreiten des Raumtemperaturbereiches wird es im Kühlraum zu kalt. Sinkt die Umgebungstemperatur unter die eingestellte Temperatur im Kühlraum ab, wird der Kühlraum genauso kalt wie die Umgebungstemperatur. Bei Umgebungstemperaturen unter +16° C kann es zu Störungen beim vollautoma- ... -
Seite 6: Einbau Des Kühlschrankes (Schlepptürmontage)
Einbau des Kühlschrankes (Schlepptürmontage) Achtung: Die folgenden Arbeiten sollten von einem Fachmann durchgeführt werden. Es empfiehlt sich die Arbeiten zu zweit auszuführen. WICHTIG Während des Einbaus ins Möbelelement darf das Gerät nicht an das Stromnetz angeschlossen sein. Der Temperaturregler muss in der Stellung OFF sein! Die Nischenmaße für den Einbau des Gerätes müssen der folgenden Abbildung entsprechen. - Seite 7 Nehmen Sie den Einbau folgendermaßen vor. 1. Befestigen Sie zunächst am Kühlschrank auf der linken (gegenüber dem Türscharnier liegenden) Seite den Verbindungsbeschlag mit zwei ST 5 x 14 Schrauben wie unten stehend abgebildet. 2. Schieben Sie die obere Anschlagleiste in die vorgesehenen Öffnungen auf der oberen, vorderen Kante des Kühlschrankes ein.
- Seite 8 3. Schieben Sie den Kühlschrank ganz in den Korpus ein. Achten Sie darauf nichts zu verkratzen. 4. Schieben Sie das Gerät so weit hinein, bis die Vorderkante der Gerätefüße auf der Kante des Einbauschrankes aufsitzt (siehe Abbildung). Achten Sie darauf, daß auf der linken Seite zwischen Kühlschrank und Schrank eine Lücke von 5mm bleibt.
- Seite 9 7. Befestigen Sie nun den im ersten Schritt (siehe 1.) am Kühlschrank befestigten Verbindungsbeschlag mit zwei ST 4 x 12 Schrauben am Einbauschrank. 8.Klappen Sie den Verbindungsbeschlag um, wie in der Abbildung gezeigt. 9. Schieben Sie die Plastikabdeckung über den Verbindungsbeschlag. 10.Schieben Sie die andere Plastikabdeckung über das Scharnier auf der rechten Seite.
- Seite 10 11. Befestigen Sie das untere Belüftungsgitter zwischen den beiden Füßen, wie in der Abbildung gezeigt. 12. Befestigen Sie nun auf der linken Seite das Kederband zwischen Kühlschrank und Einbauschrank, um die vorhandene Lücke abzudecken. ― 10 ―...
- Seite 11 Zur Verbindung der Gerätetür mit der Möbeltür gehen Sie folgendermaßen vor. 13. Die Schleppschienenführungen sollen in einem Abstand von 120 – 150 mm von der Oberkante bzw. Unterkante der Tür angebracht werden (siehe Abbildung). ― 11 ―...
- Seite 12 14. Befestigen Sie die Schleppschienenführungen mit vier ST 4 x 12 Schrauben auf dem Rand der Kühlschranktür. Drücken Sie die Gerätetür an die Möbeltür. 15. Setzen Sie die Schleppschiene in die Führungen ein und befestigen Sie die Schleppschiene mit ST 4 x 12 Schrauben 25mm vom Rand der Möbeltür entfernt, wie unten stehend abgebildet.
-
Seite 13: Reinigung Des Kühlschrankes
Reinigung des Kühlschrankes Vor dem Reinigen trennen Sie das Gerät vom Stromnetz! Beim Reinigen dürfen keine groben, aggressiven Reinigungsmittel verwendet werden, da die Oberfläche sonst beschädigt werden könnte. Die Außenwände des Gerätes nur mit Wasser und einem milden Reinigungsmittel reinigen. Entfernen Sie die abnehmbare Ausstattung im Geräteinneren und reinigen Sie sie ... -
Seite 14: Beschreibung Des Kühlschrankes

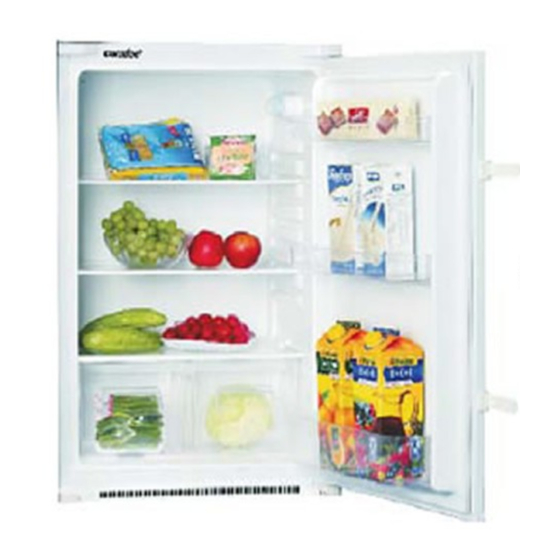

Beschreibung des Kühlschrankes Abstellflächen (die Anzahl der Abstellflächen hängt vom Modell ab) Die Abstellfläche ist im Geräteinneren beliebig verstellbar. Obst- und Gemüsefächer Die Behälter befinden sich unter der Glasplatte. Hier entsteht eine Feuchtig- keit, die günstig auf das gelagerte Obst und Gemüse wirkt (geringere Aus- trocknung). -
Seite 15: Betriebsgeräusche
Betriebsgeräusche Um die gewählte Temperatur konstant zu halten, schaltet Ihr Gerät von Zeit zu Zeit den Kompressor ein. Die dabei entstehenden Geräusche sind funktionsbedingt. Sie verringern sich automatisch, sobald das Gerät die Betriebstemperatur erreicht hat. Es können z.B. folgende Geräusche auftreten. Brummen kommt vom Motor (Kompressor). -
Seite 16: Lagerung Von Lebensmitteln Im Kühlschrank
Lagerung von Lebensmitteln im Kühlschrank Entscheidende Faktoren für die Qualität des Aufbewahrens von Lebensmitteln sind der korrekte Gebrauch des Gerätes, die richtige Verpackung der Lebensmittel, die Wahl und Aufrechterhaltung der angemessenen Temperatur und die Beachtung der hygienischen Vorschriften. Sämtliche Lebensmittel, die im Kühlschrank gelagert werden, müssen entspre- ... -
Seite 17: Austausch Der Glühlampe
Aufbewahrungszeit von Lebensmitteln im Kühlschrank Lebensmittel Lagerzeit (in Tagen) Butter Eier Fleisch: rohes in einem Stück Rohes Gehacktes Rauchfleisch Fisch Mandarinen Wurzelgemüse Käse Süßigkeiten Obst Fertiggerichte Legende: + empfohlene Lagerzeit = mögliche Lagerzeit Austausch der Glühlampe Vor dem Austausch der Glühlampe trennen Sie unbedingt das Gerät vom Strom- netz. -
Seite 18: Technische Daten
Technische Daten HS-169LN.BI Modell Klimaklasse ST / N Stromversorgung 230 V / 50 Hz Abmessungen (H x B x T) 87,2 x 54 x 54 cm Gewicht 33 kg Kühlmittel R600a (18 g) Entsorgungshinweise UMWELTSCHUTZ – RICHTLINIE 2002/96/EG KORREKTE ENTSORGUNG DIESES PRODUKTS Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den... - Seite 19 MIDEA EUROPE GmbH Eisenstr. 9c 65428 Rüsselsheim Tel.: 06142 – 301 81 – 0 Fax: 06142 – 301 81 - 20 E-Mail: info@mideagermany.de Homepage: www.mideagermany.de Im Servicefall: Tel.: 06142 – 301 81 – 25 Fax: 06142 – 301 81 – 20 E-Mail: service-ww@mideagermany.de Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
