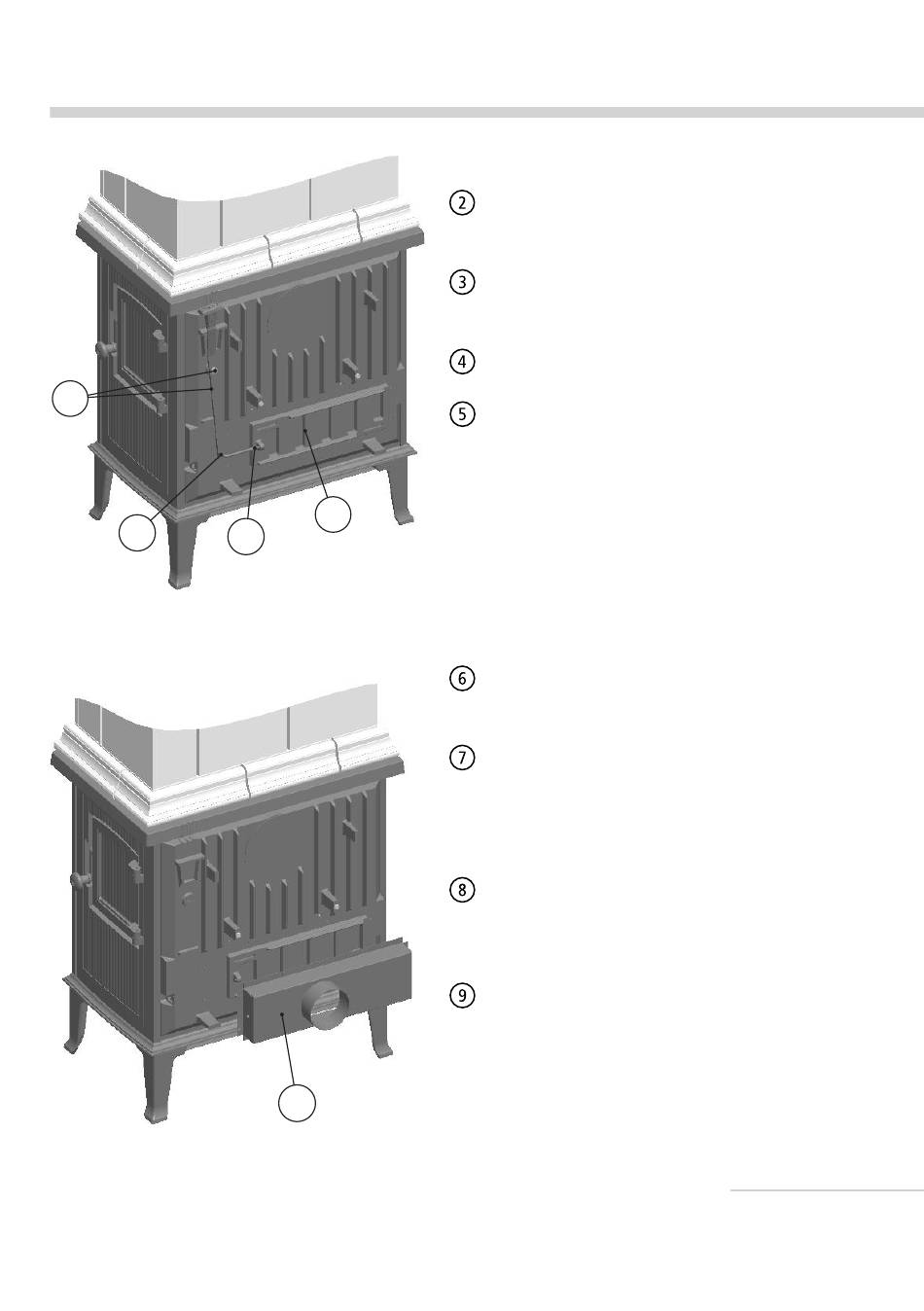

Abb. 2.2 Lösen des Luftschieberhebels
Abb. 2.3 Montage des Anschlusskastens
AUFSTELLUNG UND ERSTINBETRIEBNAHME
5
4
6
Splint aus der Luftschieber-Achse
entnehmen,
Befestigungsschraube des Luftschieber-
Hebels lösen und den Hebel demontieren,
Luftschieber-Achse herausschrauben,
Luftschieber nach links schieben (Luft
komplett geöffnet),
Verbrennungsluft-Anschlusskasten
inklusive Dichtung montieren,
Luftschieber-Achse durch die seitliche
Öffnung des Anschlusskastens schieben
und wieder bis zum Anschlag in den
Luftschieber schrauben,
das kurze Ende der Luftschieber-Achse in
das untere Ende des Luftschieber-Hebels
einführen und den Splint einsetzen,
Luftschieber-Hebel an der Rückwand
befestigen,
Abschließende Funktionskontrolle durch Öffnen und
Schließen des Luftschiebers. Bei korrekter Funktion
das Strahlungsblech wieder auf der Rückwand des
Geräts befestigen.
