So Drehen Sie Den Schaltkasten - Daikin Altherma 3 M EBLA04E2V3 Referenzhandbuch

7.3.3 So drehen Sie den Schaltkasten

EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3
Daikin Altherma 3 M
4P685228-1A – 2022.05
5×
1

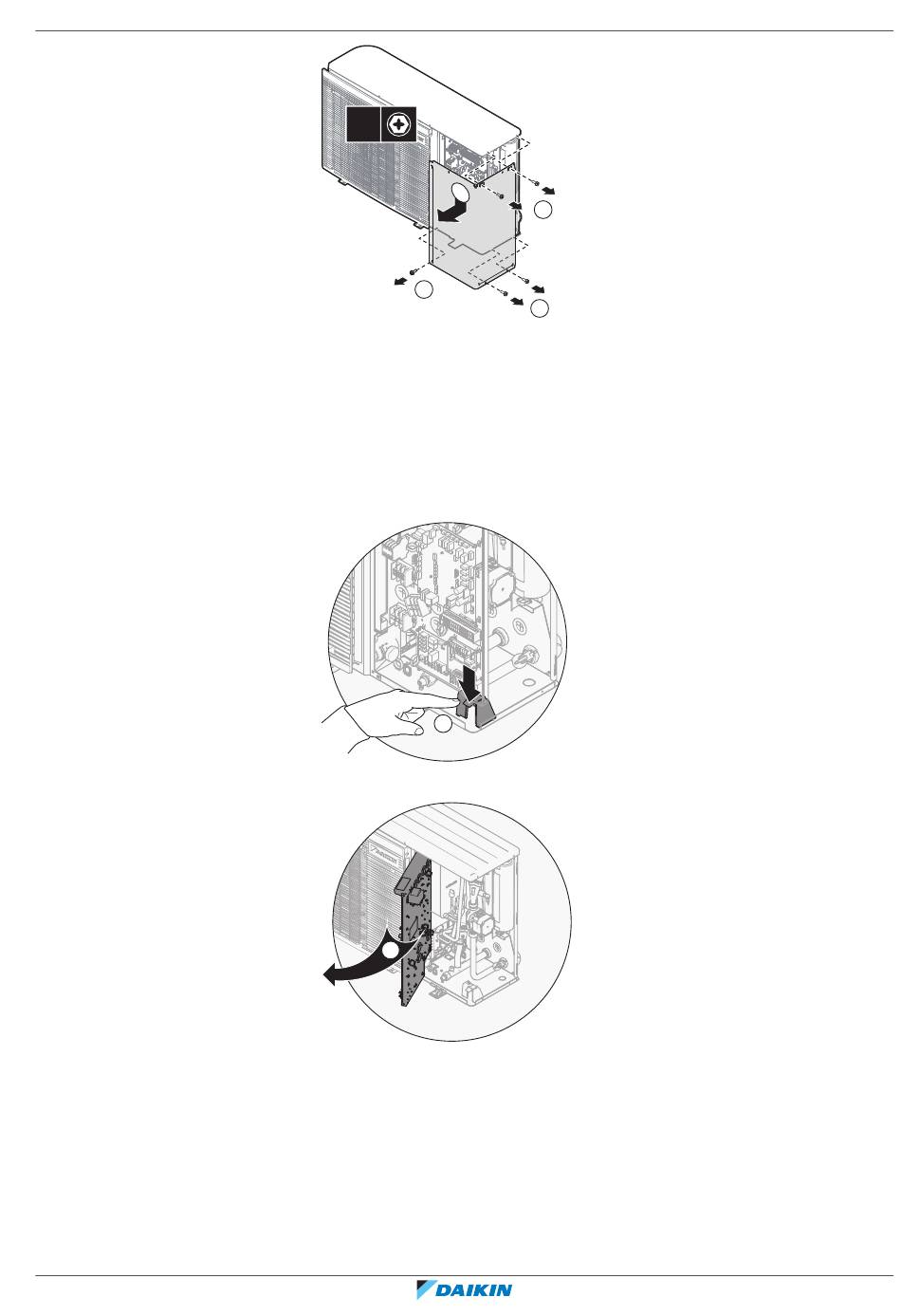

Während der Montage benötigen Sie Zugang zum Inneren des Außengeräts.
Drehen Sie für einen einfacheren Zugang von vorne den Schaltkasten wie folgt aus
dem Gerät heraus:
Voraussetzung: Die Frontplatte wurde entfernt.
1 Drücken Sie die Klemme der Schaltkastenhalterung nach unten.
1
2 Drehen Sie den Schaltkasten aus dem Gerät heraus.
2
3 Drehen Sie den Schaltkasten wieder zurück, bis er ordnungsgemäß in der
Schaltkastenhalterung einrastet.
2
1
1
7 Installation der Einheit
|
Referenzhandbuch für den Monteur
73
