Daikin Altherma 3 M EBLA04E2V3 Referenzhandbuch Seite 37

Kombination: Fußbodenheizung + Wärmepumpen-Konvektoren – Mehrere Räume
EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3
Daikin Altherma 3 M
4P685228-1A – 2022.05
Vorteile
Verglichen mit Wärmepumpen-Konvektoren für einen Raum:
▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich Programmen für
jeden Raum über die Fernbedienung der Wärmepumpen-Konvektoren festlegen.

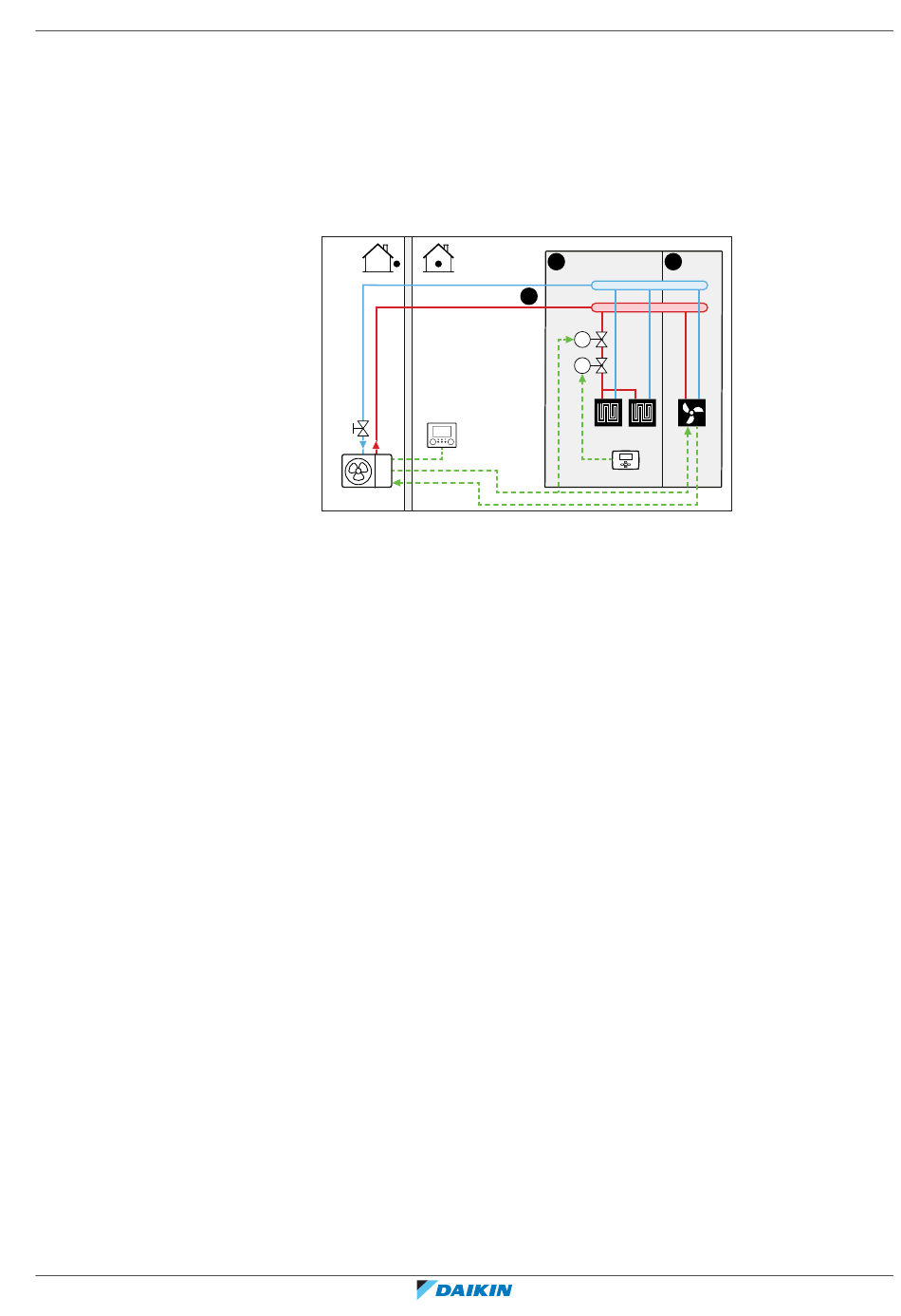

Einrichtung
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Raumbedienmodul (als Zubehör mitgeliefert)
b Externer Raumthermostat
c Wärmepumpen-Konvektoren (+ Steuerungen)
▪ Weitere Informationen zum Anschluss der elektrischen Leitungen an das Gerät
finden Sie unter "9.2 Anschlüsse am
▪ Für jeden Raum mit Wärmepumpen-Konvektoren: Die Wärmepumpen-
Konvektoren werden direkt an das Außengerät angeschlossen – oder an den
externen Reserveheizungs-Bausatz, falls einer vorhanden ist.
▪ Für jeden Raum mit Fußbodenheizung: Zwei Absperrventile (bauseitig zu liefern)
sind vor der Fußbodenheizung installiert:
- Ein Absperrventil, um die Warmwasserzufuhr zu vermeiden, wenn der Raum
keinen Heizbedarf hat.
- Ein Absperrventil, um während des Kühlbetriebs in den Räumen mit
Wärmepumpen-Konvektoren Kondensationsbildung auf dem Boden zu
verhindern.
▪ Für jeden Raum mit Wärmepumpen-Konvektoren: Die Soll-Raumtemperatur wird
über die Steuerung der Wärmepumpen-Konvektoren eingestellt. Für den
Wärmepumpen-Konvektor gibt es verschiedene mögliche Steuerungen und
Konfigurationen. Weitere Informationen finden Sie unter:
- Installationsanleitung des Wärmepumpen-Konvektors
- Installationsanleitung der Wärmepumpen-Konvektor-Optionen
- Ergänzungshandbuch für optionale Ausstattung
▪ Für jeden Raum mit Fußbodenheizung: Die Soll-Raumtemperatur wird über den
externen Raumthermostat (verdrahtet oder drahtlos) eingestellt.
▪ An dem mit dem Außengerät verbundenen Raumbedienmodul wird der
Betriebsmodus für den Raum festgelegt. Beachten Sie, dass der Betriebsmodus
an jedem externen Raumthermostat und an der Steuerung der Wärmepumpen-
Konvektoren so eingestellt sein muss, dass er mit dem Außengerät
übereinstimmt.
B
A
M1
M1
a
Außengerät" [
6 Anwendungsrichtlinien
|
C
c
b
4
95].
Referenzhandbuch für den Monteur
