Referenzhandbuch für den
Monteur
Daikin Altherma - Niedertemperatur-Monobloc

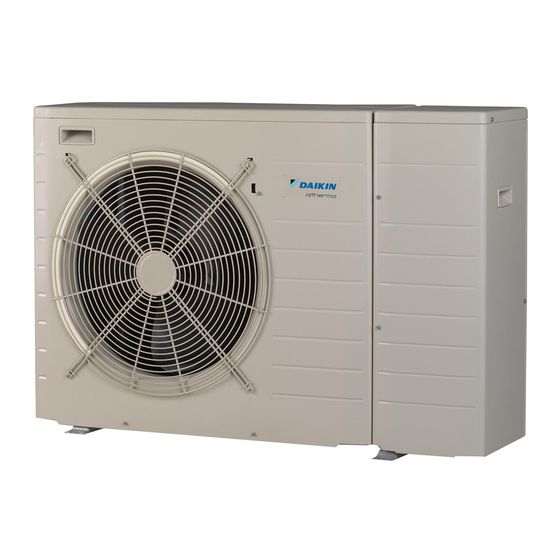

EBLQ05+07CAV3
EDLQ05+07CAV3

EKCB07CAV3
EK2CB07CAV3

Referenzhandbuch für den Monteur
EKMBUHCA3V3
Deutsch
Daikin Altherma - Niedertemperatur-Monobloc
EKMBUHCA9W1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin EBLQ05+07CAV3

Inhaltszusammenfassung für Daikin EBLQ05+07CAV3

  • Seite 1 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur-Monobloc EBLQ05+07CAV3    EDLQ05+07CAV3                             EKCB07CAV3    EK2CB07CAV3                         Referenzhandbuch für den Monteur EKMBUHCA3V3    Deutsch Daikin Altherma - Niedertemperatur-Monobloc EKMBUHCA9W1...

  • Seite 2: Inhaltsverzeichnis

    Montage der Reserveheizung ............ 39 Einstellen der Stromverbrauchsmessung........23 7.6.1 Informationen zum Montieren der Reserveheizung ..39 5.5.1 Erzeugte Wärme ............23 Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 3 8.1.4 So kopieren Sie die eingestellte Sprache von der Wärme) arbeitet NICHT einwandfrei......93 ersten zur zweiten Benutzerschnittstelle..... 57 EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 4: Allgemeine Sicherheitsvorkehrungen

    ▪ VERMEIDEN Sie unbeabsichtigten direkten Kontakt mit Verletzungen führt. auslaufendem Kältemittel. GEFAHR: STROMSCHLAGGEFAHR Weist auf eine Situation hin, die zu einem Stromschlag führen kann. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 5: Installationsort

    Leckagen im Kältemittelkreislauf führen. 1.2.3 Kältemittel Falls zutreffend. Weitere Informationen finden Installationsanleitung oder im Monteur-Referenzhandbuch Ihrer Anwendung. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 6: Sole

    Installationsanleitung oder in der Referenz für Installateure für die Fehlerstrom-Schutzschalters zu vermeiden. betreffende Anwendung. HINWEIS Stellen Sie sicher, dass die Wasserqualität der EU- Richtlinie 98/83 EG entspricht. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 7: Über Die Dokumentation

    WARNUNG and-manuals/product-information/ ▪ Nach Durchführung aller Elektroinstallationsarbeiten Neueste Ausgaben der mitgelieferten Dokumentation können auf der überzeugen Sie sich davon, dass die Anschlüsse aller regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler elektrischen Komponenten jeder Anschluss verfügbar sein. innerhalb des Elektrokastens ordnungsgemäß und Die Original-Dokumentation ist auf Englisch verfasst.

  • Seite 8: Über Die Verpackung

    Aufstellungsort, um eine Beschädigung während des Transports zu vermeiden. Außengerät 3.2.1 So packen Sie das Außengerät aus 5× 2 Entfernen Sie das Zubehör. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 9: Schaltkasten

    3.3.2 So entfernen Sie das Zubehör vom Steuerungskasten 1 Öffnen Sie den Steuerungskasten. 2 Entfernen Sie das Zubehör. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 10: Reserveheizung

    1 Entfernen Sie den Wandhalter vom Kasten. Stromversorgung 4.2.2 Typenschild: Steuerungskasten Modellkennung Beispiel: EK CB 07 CA V3 Code Beschreibung Europäischer Bausatz Steuerungskasten Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 11: Typenschild: Optionskasten

    Außentemperaturfühler (EKRSCA1) PC-Konfigurator (EKPCCAB) Raumthermostat (EKRTWA, EKRTR1) Dezentraler Fühler für drahtloses Thermostat (EKRTETS) Wärmepumpen-Konvektor (FWXV) Reserveheizungs-Bausatz (EKMBUHCA3V3, EKMBUHCA9W1) EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 12: Mögliche Optionen Für Das Außengerät

    Bedieneinheit auf die andere kopiert Ausstattungen. werden. Hinweise zur Installation siehe "7.8.6  So schließen Sie die Bedieneinheit an" auf Seite 46. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 13: Mögliche Optionen Für Den Steuerungskasten

    Bedieneinheit auf die andere kopiert werden. Hinweise zur Installation siehe "7.8.6  So schließen Sie die Bedieneinheit an" auf Seite 46. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 14: Mögliche Kombinationen Von Außengerät Und Brauchwasserspeicher

    Umgebungstemperatur der kühlsystems ▪ Code: [C-07] Bedieneinheit geregelt. Das Wärmepumpensystem versorgt Heizverteilsysteme in einem oder mehreren Räumen mit Wasser. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 15: Bodenheizung Oder Radiatoren - Drahtloses Raumthermostat

    Raumthermostatfunktion kann die Soll-Vorlauftemperatur auf der Grundlage der Ist-Raumtemperatur verringern oder erhöhen Vorteile (Modulation). Ergebnis: ▪ Drahtlos. Der externe Daikin-Raumthermostat ist in einer ▪ eine stabile Raumtemperatur, die mit der Soll-Raumtemperatur drahtlosen Version erhältlich. übereinstimmt (höherer Komfort) ▪ Effizienz. Obwohl der externe Raumthermostat nur EIN/AUS- ▪...

  • Seite 16: Kombination: Bodenheizung + Wärmepumpen-Konvektoren

    ▪ Die Soll-Raumtemperatur wird über die Fernbedienung der Wärmepumpen-Konvektoren eingestellt. ▪ Das Raumheizungs-/-kühlungs-Anforderungssignal wird an einen Digitaleingang am Steuerungskasten EKCB07CAV3 (X2M/1 und X2M/2) gesendet Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 17: Bodenheizung Oder Radiatoren - Mehrere Externe Raumthermostate

    Reserveheizung (Option) Fernbedienung des Wärmepumpen-Konvektors Haupt-Vorlauftemperaturzone Raum 1 ▪ Die Soll-Raumtemperatur wird über die Fernbedienung der Raum 2 Wärmepumpen-Konvektoren eingestellt. Bedieneinheit EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 18: Mehrere Räume - Zwei Vorlauftemperaturzonen

    Raumtemperatur wird über Fernbedienung Wärmepumpen-Konvektoren eingestellt. Um den Komfort und die Leistung zu steigern, empfiehlt Daikin die Installation des Ventilsatz-Option EKVKHPC an ▪ Für jeden Raum mit Bodenheizung: Die Soll-Raumtemperatur wird jedem Wärmepumpen-Konvektor. über den externen Raumthermostat (verdrahtet oder drahtlos) eingestellt. Konfiguration ▪ An...
  • Seite 19 Vorlauftemperatur auf der Grundlage der Ist-Raumtemperatur verringern oder erhöhen (Modulation). HINWEIS ▪ Die Kombination der beiden Wärme-Emittentensysteme bietet Daikin ist NICHT verantwortlich für den Betrieb der Pumpe einen hervorragenden Heizkomfort der Bodenheizung sowie der Mischstation. Die Gewährleistung des Pumpenbetriebs einen exzellenten Kühlkomfort...

  • Seite 20: Einstellen Einer Zusätzlichen Wärmequelle Für Die Raumheizung

    ▪ Wenn der Raumthermostat Heizen anfordert, nimmt das Gesetzgebung entspricht. Außengerät oder der zusätzliche Kessel den Betrieb auf, je nach gemessener Außentemperatur (Status der Umschaltung auf ▪ Daikin ist NICHT verantwortlich für die unsachgemäße externe Wärmequelle). Wenn das Erlaubnissignal den Betrieb des oder unsichere Nutzung zusätzlichen...

  • Seite 21: Einstellen Des Brauchwasserspeichers

    ▪ Wenn die Energiepreise tagsüber und nachts identisch sind, empfiehlt Daikin das Heizen des Brauchwasserspeichers bei Tag. ▪ Wenn die Energiepreise nachts niedriger sind, empfiehlt Daikin das Heizen des Brauchwasserspeichers bei Nacht. ▪ Wenn die Wärmepumpe  Brauchwasser produziert, kann sie...

  • Seite 22: Einstellung Und Konfiguration - Brauchwasserspeicher

    Brauchwasserspeichers an das Außengerät ziehen Sie die eine Brauchwasser-Pumpe und ein Heizelement wie oben gezeigt Installationsanleitung des Brauchwasserspeichers zu Rate. anschließen. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 23: Einstellen Der Stromverbrauchsmessung

    Verbrauchte Energie ein dreiphasiges Netz angeschlossen ist) Sie können die folgenden Methoden zur Ermittlung der verbrauchten Energie nutzen: EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 24: Wärmepumpentarif-Netzanschluss

    Reserveheizungs-Bausatz und optionale Zusatzheizung). Einrichtung ▪ Schließen Sie das Wattmeter 1 an X2M/7 und X2M/8 des Optionskastens EK2CB07CAV3 an. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 25: Permanente Leistungsbegrenzung

    Eine Leistungsbegrenzung ist auch nützlich in Kombination mit einem Energiemanagementsystem. ▪ Legen Sie die gewünschte Leistungsbegrenzungsstufe für jeden Digitaleingang fest. Die Leistung oder der Strom des gesamten Daikin-Systems wird dynamisch durch Digitaleingänge begrenzt (maximal vier Stufen). INFORMATION Jede Leistungsbegrenzungsstufe wird über die Benutzerschnittstelle...

  • Seite 26: Einstellen Eines Externen Temperaturfühlers

    Heizverteilsysteme befinden Es schaltet das Außengerät AUS. ▪ der NICHT direkter Sonneneinstrahlung ausgesetzt ist Beispiel ▪ Falls dies NICHT möglich ist, empfiehlt Daikin den Anschluss eines dezentralen Außentemperaturfühlers (Option EKRSCA1). Es wird von folgender Konfiguration ausgegangen: ▪ Einrichtung: ▪...

  • Seite 27: Anforderungen An Den Installationsort Des Außengeräts

    Schallspektrum im Datenbuch Lesen auch Vorsichtsmaßnahmen angegeben ist. liegt Schallreflektionen Anforderungen Kapitel "Allgemeine Umgebungsgeräuschen. Sicherheitsvorkehrungen". EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 28: Anforderungen An Den Installationsort Des Optionskastens

    3 m Wenn die Reserveheizung in einem umkehrbaren System und dem Schaltkasten EKCB07CAV3 (EBLQ05+07CAV3) installiert wird und der Ventilsatz EKMBHBP1 Bestandteil des Systems ist, kann es ▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der erforderlich sein, unter der Reserveheizung mehr Platz als Installation: oben angegeben vorzusehen.

  • Seite 29: Vorbereiten Der Wasserleitungen

    Wasserkreislauf automatisch Luft im System verwendetem Wasser (und falls zutreffend Glykol) und abgegeben werden kann. mit den im Außengerät verwendeten Materialien. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc...

  • Seite 30: Formel Zur Berechnung Des Vordrucks Des Ausdehnungsgefäßes

    Wassermenge mithilfe der folgenden Grafik. Der Vordruck (Pg) des Ausdehnungsgefäßes ist abhängig von der Höhendifferenz (H) der Installation: Pg=0,3+(H/10) (Bar) Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 31: Ändern Des Vordrucks Des Ausdehnungsgefäßes

    Durchflussmenge nicht erreicht werden kann, wird der Flussfehler 7H ausgegeben (kein Heizen/Betrieb). Minimal erforderliche Durchflussmenge 05+07 Modelle 12 l/min EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 32: Vorbereiten Der Elektroinstallation

    Diese Anlage kann an solch einen Anschluss mit Wärmepumpentarif Reserveheizungs-Bausatz angeschlossen werden. Stromversorgung für das Außengerät Verbindungskabel zum Steuerungskasten Verbindungskabel zum Reserveheizungs-Bausatz Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 33: Übersicht Über Die Elektrischen Anschlüsse Für Externe Und Interne Aktoren

    500 m. Anwendbar auf Anschluss einer Bedieneinheit und Anschluss von zwei Bedieneinheiten. Anschluss von zwei Bedieneinheiten. Minimaler Kabelquerschnitt 0,75 mm². Minimaler Kabelquerschnitt 0,75 mm². EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 34: Übersicht: Installation

    Stromzähler 2 (je Zähler) Stromverbrauch- 2 (je Digitaleingänge Eingangssignal) Alarmausgang Ausgang für Raumkühlung/-heizung EIN/AUS Umschalter zur externen Wärmequelle Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 35: So Öffnen Sie Die Schaltkastenabdeckung Des Außengeräts

    Bedieneinheit mit dem Steuerungskasten. Wenn Sie die Bedieneinheit NICHT mit dem Steuerungskasten verbinden, entfernen Sie NICHT die Stopfen von den Löchern. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc...

  • Seite 36: So Öffnen Sie Die Schaltkastenabdeckung Der Reserveheizung

    Informationen zu den verfügbaren Optionen erhalten Sie Es ist möglich, das Gerät an Haltern an der Wand zu montieren: bei Ihrem Händler. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 37: So Installieren Sie Das Außengerät

    7.3.4 So installieren Sie das Außengerät ACHTUNG Entfernen Sie den Schutzkarton NICHT, bevor das Gerät richtig montiert ist. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 38: Für Einen Ablauf Sorgen

    Wenn das Gerät an Orten aufgestellt ist, an denen starker Wind das 318 mm Gerät zum Umkippen bringen kann, ergreifen Sie folgende Vorsichtsmaßnahmen: Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 39: Montieren Des Optionskastens

    5 In die unteren Dübel die Schrauben eindrehen. 6 Alle 4 Schrauben festdrehen. 2 Hängen Sie die Reserveheizung am Wandhalter auf. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc...

  • Seite 40: Anschließen Der Wasserleitungen

    Befüllen des Wasserkreislaufs. Schutz des Wasserkreislaufs gegen Frost (Hinzufügen von Glykol). Befüllen des Brauchwasserspeichers (falls zutreffend). Isolieren der Wasserleitung. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 41: So Schließen Sie Die Wasserleitung An Die Reserveheizung An

    Gesetzgebung empfohlen. ▪ Es wird empfohlen, Druckminderventil INFORMATION Kaltwassereinlass in Übereinstimmung mit der gültigen Nur gültig für umkehrbare Systeme (EBLQ05+07CAV3), in Gesetzgebung zu installieren. denen eine Reserveheizung installiert ist. ▪ Installieren Sie in Übereinstimmung mit der gültigen Gesetzgebung Ausdehnungsgefäß Wenn...
  • Seite 42 Ventil wie in der Abbildung unten gezeigt positioniert ist. Es sollte den Auslassanschluss zum Bypass um 50% und den Auslassanschluss zur Reserveheizung um 50% blockieren. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 43: So Schützen Sie Den Wasserkreislauf Vor Dem Einfrieren

    Ethylenglykol verwenden Propylenglykol einschließlich der erforderlichen Hemmstoffe, klassifiziert als Kategorie III gemäß EN 1717. WARNUNG Ethylenglykol ist giftig. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 44: So Füllen Sie Den Brauchwasserspeicher

    20°C fallen kann und kein Wärmeband verwendet wurde, wird 7.8.3 Richtlinien für das Anschließen von empfohlen, die Absperrventile innen zu installieren. Elektrokabeln Bitte auf Folgendes achten: Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 45: So Schließen Sie Die Elektrischen Leitungen An Das Außengerät An

    ▪ Brauchwasserpumpe (bauseitig zu liefern) ▪ Raumheizungs-/-kühlungssteuerung ▪ Hauptschalter Hauptschalter 4 Verlegen Sie die Kabel innerhalb des Geräts wie folgt: EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 46: So Schließen Sie Die Hauptstromversorgung An

    Systems ist, schließen Sie die Bedieneinheit an den Steuerungskasten an. Anweisungen finden Sie unter “Anschluss an den Steuerungskasten” unten. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 47 Bedieneinheit und nehmen Sie die Frontblende vorsichtig von der Rückblende ab. Die Platine befindet sich in der Frontblende der Bedieneinheit. Vermeiden Sie Beschädigungen. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc...

  • Seite 48: So Schließen Sie Das Absperrventil An

    So schließen Sie das Absperrventil an 1 Schließen Sie das Ventilsteuerkabel an die entsprechenden Klemmen wie in der Abbildung unten dargestellt an. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 49: So Schließen Sie Die Elektrischen Leitungen An Den Steuerungskasten An

    So schließen Sie die Stromversorgung des Steuerungskastens an 1 Schließen Stromversorgungskabel Steuerungskasten an. 1 2 3 1 2 3 Niederspannungskabel Hochspannungskabel EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 50: So Schließen Sie Die Stromversorgung Des Optionskastens An

    Klemmen wie in der Abbildung unten dargestellt an. Steckverbinder (Zubehör) Verbindungskabel (bauseitig zu liefern) S3P S2P S1P S4P Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 51: So Schließen Sie Den Alarmausgang An

    Kühlen an die entsprechenden Klemmen wie in der Abbildung unten dargestellt an. a Niederspannungskabel b Hochspannungskabel 2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen befestigen. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 52: So Schließen Sie Die Stromversorgung Der Reserveheizung An

    Grenzen von Stromoberschwingungen erzeugt von an öffentlichen Niederspannungssystemen angeschlossenen Anlagen mit Eingangsströmen von >16 A und ≤75 A pro Phase). Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 53: So Schließen Sie Die Reserveheizung An Den Steuerungskasten An

    7.8.23 So schließen Sie den Ventilsatz an K5M/13: INFORMATION Nur gültig für umkehrbare Systeme (EBLQ05+07CAV3), in denen eine Reserveheizung installiert ist. 1 3 5 13 1 3 5 13 1 Schließen Sie de Steckverbinder, der sich an einem Ende des...

  • Seite 54: Abschließen Der Installation Des Außengeräts

    ▪ Die Berechnungen der Software ▪ Die Anzeige Bedienmöglichkeiten Benutzerschnittstelle Es gibt zwei verschiedene Möglichkeiten, um das System zu konfigurieren. Vom Außengerät Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 55: So Schließen Sie Das Pc-Kabel An Den Schaltkasten An

    4 Wenn Sie für mehr als 1 Stunde KEINE Taste drücken oder erneut für mehr als 4  Sekunden drücken, wird die Installateur- Zugriffserlaubnisstufe auf Endbenutzer zurückgesetzt. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B –...

  • Seite 56: So Kopieren Sie Die Systemeinstellungen Von Der Ersten Zur Zweiten Benutzerschnittstelle

    , um die 6 Die Benutzerschnittstelle verlangt eine Bestätigung, dass Sie Einstellungen zu bestätigen. sicher sind, dass Sie fortfahren möchten. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 57: So Kopieren Sie Die Eingestellte Sprache Von Der Ersten Zur Zweiten Benutzerschnittstelle

    Anpassen 2 Stellen Sie das aktuelle Datum und die Uhrzeit ein. Datum Heutiges Datum? 2013 Bestät. Anpassen Scrollen EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 58 ▪ a: Regelung der Raumheizung/- kühlung (Bedieneinheit) ▪ b: AUS ▪ c: EIN ▪ d: Pumpenbetrieb Fortsetzung >> Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 59: Schnellstart-Assistent: Optionen

    ▪ b: AUS ▪ c: EIN ▪ d: Heiz-Anforderung (durch externes dezentrales Thermostat oder Raumthermostat) ▪ e: Pumpenbetrieb EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 60 ▪ 6V3: 1~ 230 V, 1. Stufe = 3 kW, 2. Stufe = 3+3 kW ▪ 6W1: 3N~ 400 V, 1. Stufe = 3 kW, 2. Stufe = 3+3 kW Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc...
  • Seite 61 Unterscheidung zwischen Erkennung eines Alarmzustandes und der Erkennung eines Stromausfalls. Siehe auch Tabelle unten (Logik des Alarmausgangs). EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 62: Schnellstart-Assistent: Kapazitäten (Stromverbrauchsmessung)

    Schnellstart-Assistent: Kapazitäten (Stromverbrauchsmessung) Die Leistung aller elektrischen Heizungen muss eingestellt sein, damit Stromverbrauchsmessung und/oder Stromverbrauchskontrolle ordnungsgemäß funktioniert. Wenn der Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 63 [1-01] [1-02] [1-02] [1-03] [1-03] [1-00] [1-01] ▪ T : Soll-Vorlauftemperatur (Haupt) ▪ T : Außentemperatur Fortsetzung >> EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 64 [0-01] [0-02] [0-01] [0-03] [0-00] [0-03] [0-02] ▪ T : Soll-Vorlauftemperatur (Zusatz) ▪ T : Außentemperatur Fortsetzung >> Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 65 Temperaturunterschied für einen guten Betrieb der Heizverteilsysteme im Kühlmodus erforderlich ist. Bereich: 3°C~10°C (in Schritten zu 1°C; Standardwert: 5°C). EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 66: Brauchwasserregelung

    Durch Einstellen der witterungsgeführten Kurve auf eine Seite 71 für weitere Details. höhere Position kann er nicht unter den minimalen Sollwert fallen. Siehe Abbildung unten. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 67: Kontakt/Helpdesk-Nr

    Vorgang NUR an einer Stelle durchführen. Abhängig davon, ob die Soll-Vorlauftemperatur witterungsgeführt ist oder NICHT, sollten die Soll-Verstellwerte oder absolute Soll-Vorlauftemperatur angegeben werden. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 68 [A.3.1.2.2.2] [9-06] Max. Temp. (Heizen) Aktivierung der witterungsgeführten Kühlung 37°C~55°C (Standard: 55°C) Gilt NUR für EBLQ05+07CAV3. Die witterungsgeführte Kühlung [A.3.1.2.2.1] [9-05] Min. Temp. (Heizen) kann deaktiviert werden. Das heißt, dass die Soll-Vorlauftemperatur im Kühlbetrieb NICHT von der Außentemperatur abhängt und zwar 15°C~37°C (Standard: 25°C)
  • Seite 69 Raumfrostschutztemperatur ([2‑05]) fällt, versorgt das Gerät die Nicht [9-0C] 1°C~6°C (Standard: 1°C) Heizverteilsysteme mit Vorlaufwasser, um den Raum wieder zutreffend aufzuwärmen. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 70 Raumheizung AUS-Temp.: Wenn die gemittelte Außentemperatur diesen Wert übersteigt, wir die Raumheizung ausgeschaltet, um ein Überhitzen zu vermeiden. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 71: Brauchwasserregelung: Erweiterte Funktionen

    Betriebsart auf automatischen Umschalten zwischen Kühlen: Heizen/Kühlen verwendet. Bereich: 14°C~35°C (Standard: 25°C) Raumkühlung Ein-Temp.: Gilt NUR für EBLQ05+07CAV3. Wenn die [A.3.3.2] [F-01] Raumkühlung Ein-Temp.. Wenn die gemittelte Außentemperatur unter diesen Wert fällt, wird die Außentemperatur unter diesen Wert fällt, Raumkühlung AUSgeschaltet.
  • Seite 72 Warmhalten eingestellt ist, ist die Soll- Speichertemperatur witterungsgeführt. Hinweis: Wenn angezeigte Speichertemperatur witterungsgeführt ist, lässt sie sich an der Bedieneinheit nicht einstellen. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 73 Brauchwasserbereitung zutreffend Zusatzheizungsbetrieb nicht gleichzeitig zulässig. Bei der Einstellung [4-03]=1/2/3 kann der Zusatzheizungsbetrieb dennoch vom Zusatzheizungs-Aktivierungsprogramm eingeschränkt sein. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 74 Brauchwasser-Heizmodus der Wärmepumpe (1 = aktiv, 0 = inaktiv) Anforderung Brauchwassererwärmung an Wärmepumpe (1 = Anforderung, 0 = keine Anforderung) Zeit [8-03]: Verzögerungs-Timer der Zusatzheizung Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 75 ▪ 5: Freitag ausgegeben. ▪ 6: Samstag ▪ 7: Sonntag [A.4.4.1] [2‑01] Desinfektion ▪ 0: Nein ▪ 1: Ja EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 76: Einstellungen Für Die Wärmequelle

    Außentemperaturen möglich (siehe Betriebsbereiche), und das Bereich: –15°C~35°C (Standard: –4°C) Erlaubnissignal für den zusätzlichen Kessel ist IMMER deaktiviert. (Schritt: 1°C) Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 77: Systemeinstellungen

    Bereich: –25°C~25°C (Standard: 0°C) Für Systeme mit einem Brauchwasserspeicher zutreffend (Schritt: 1°C) Nicht [C-04] Bereich: 2°C~10°C (Standard: 3°C) zutreffend (Schritt: 1°C) EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 78 Hydro-Abschnitt des Außengeräts an einen Normaltarif- Reserveheizung und die Zusatzheizung Netzanschluss angeschlossen wird. NICHT an den Anschluss für den Wärmepumpentarif angeschlossen sind. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 79 0 kW~20 kW, Schritt: 0,5 kW (Standard: 20 kW) [A.6.3.6.4] [5-0C] Grenzwert dig.Ein4 0 kW~20 kW, Schritt: 0,5 kW (Standard: 20 kW) Priorität: Gilt nur bei optionalem EKHW. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 80 Die Außentemperatur wird über die ausgewählte Zeitspanne empfehlenswert ist, die Pumpe in Betrieb zu halten, wenn T <4°C gemittelt. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 81 8 Erweiterte-Funktion (die Pumpe wird für 10  Minuten aktiviert und nach 10  Minuten Code Beschreibung deaktiviert). Daikin haftet NICHT für Schäden, die aufgrund der Nicht [9‑0D] Begrenzung der Pumpendrehzahl Verwendung dieser Funktion entstehen. zutreffend ▪ 0: Keine Begrenzung. Code Beschreibung ▪...

  • Seite 82: Menüstruktur: Übersicht Über Die Benutzereinstellungen

    Haupt [7.7.1] Haupt Zusatz AT-geführ. Heizkurve einstellen AT-geführ. Kühlkurve einstellen [7.7.2] Zusätzlich AT-geführ. Heizkurve einstellen AT-geführ. Kühlkurve einstellen Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 83: Menüstruktur: Übersicht Über Die Monteureinstellungen

    Estrich-Aufheizprogramm kW-Grenzwerte für Digitalein. Entlüftung Priorität Test Aktor INFORMATION Abhängig von den gewählten Monteureinstellungen sind die Einstellungen sichtbar/ausgeblendet. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 84: Inbetriebnahme

    Die minimale Wassermenge ist unter allen Bedingungen Die Reserveheizung ist ordnungsgemäß montiert. gewährleistet. Siehe “So überprüfen Wasservolumen” unter "6.3  Vorbereiten Wasserleitungen" auf Seite 29. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 85: Checkliste Während Der Inbetriebnahme

    Überströmventil. Knebels geändert werden, um zu verhindern, dass Luft im Bypass verbleibt. Weitere Informationen finden Sie in der Anleitung des Ventilsatzes. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc...

  • Seite 86: Entlüftung

    Überwachung Vorlauftemperatur (Heiz-/ > Monteureinstellungen > Inbetriebnahme > Entlüftung > Kühlmodus) und der Speichertemperatur (Brauchwassermodus) Typ. überprüft werden. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 87: So Führen Sie Einen Aktor-Testlauf Durch

    In diesem Fall führt die Reserveheizung die Beispiel: Austrocknung durch und liefert den Vorlauf ohne Betrieb der Wärmepumpe. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 88: Estrich-Aufheiz

    Sie , wählen Sie OK und drücken Systems sowie die Vorgehensweise bei Auftreten von Problemen. Sie dann Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 89: Über Das Sperren Und Entsperren

    Monteur oder Wartungstechniker durchgeführt werden. Prüfen Sie, dass der Wasserdruck über 1 Bar ist. Wenn er geringer ist, fügen Sie Wasser hinzu. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc...

  • Seite 90: 12 Fehlerdiagnose Und -Beseitigung

    Ihren Händler. und suchen Sie nach offensichtlichen Defekten wie zum Beispiel lose Anschlüsse oder defekte Verkabelung. Falls zutreffend Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 91: Symptombasierte Problemlösung

    Wassermenge in der Anlage über dem erforderlichen Mindestwert liegt (siehe "6.3.3 Prüfen der Wassermenge und der Durchflussmenge" auf Seite 30). EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 92: Symptom: Die Pumpe Gibt Geräusche Von Sich (Kavitation)

    ▪ [A.5.1.4] > Monteureinstellungen > Wärmequellen > Reserveheizung > Freigabetemperatur ODER ▪ [A.8] > Monteureinstellungen > Übersicht Einstellungen [5‑01] Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 93: Symptom: Der Druck Am Entnahmepunkt Ist Zeitweise Ungewöhnlich Hoch

    Inhalt des Fehlercodes, so wie er an der Benutzerschnittstelle angezeigt wird. Eine ausführlichere Anleitung zur Fehlerbehebung für jeden einzelnen Fehler finden Sie im Wartungshandbuch. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc...

  • Seite 94: Fehlercodes: Übersicht

    AG: Anormal hoher Druck beim Aus- u. Einschalten erford. Kühlen. An Ihren Händler wenden. An Ihren Händler wenden. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 95 Speicher Eco 3  Stunden programmierten Start Desinfektionsfunktion zu programmieren, um den Kommunikationsproblem Speicher vorzuheizen. zwischen Hydro-/Kältemittel- Abschnitt EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 96: 13 Entsorgung

    Fehler manuell zurückgesetzt werden. Überprüfen Sie, ob sich der DIP-Schalter SW2 im Modus KÜHLEN befindet. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 97 Wassertemperatur immer mehr als 5°C beträgt (siehe Temperaturanzeige des Innengeräts). Sie können dazu zum Beispiel alle Ventilatoren der Ventilator-Konvektor- Geräte einschalten. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc...

  • Seite 98: Technische Daten

    • Betriebsbereich • ESP-Kurve 14.2 Abmessungen und Wartungsfreiraum 14.2.1 Abmessungen und Wartungsfreiraum: Außengerät Abmessungen: Außengerät 1089 44 75 Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 99: Abmessungen Und Wartungsfreiraum: Optionen

    14 Technische Daten Wartungsfreiraum: Außengerät 14.2.2 Abmessungen und Wartungsfreiraum: Optionen Abmessungen und Wartungsfreiraum: Steuerungskasten und Optionskasten EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 100 14 Technische Daten Abmessungen: Reserveheizung 26.5 x 6.5 Wartungsfreiraum: Reserveheizung >50 >50 >500 Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 101: Schwerpunkt

    Schwerpunkt: Außengerät Modell EBLQ05CAV3 399 mm 329 mm 158 mm EDLQ05CAV3 EBLQ07CAV3 372 mm 340 mm 153 mm EDLQ07CAV3 EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 102: Schwerpunkt: Optionen

    Schwerpunkt: Steuerungskasten und Optionskasten Schwerpunkt: Reserveheizung Modell EKMBUHCA3V3 132 mm 272 mm 103 mm EKMBUHCA9W1 138 mm 273 mm 99 mm Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 103: Komponenten

    Wasserfilter Sicherheitsventil Schaltkasten Flusssensor Flussschalter Ausdehnungsgefäß Entlüftungsventil Entleerungsauslass Absperrventil mit Ablauf-/Füllventil 1" (mitgeliefertes Zubehör) 4 Bohrungen für Ankerschrauben EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 104: Komponenten: Schaltkasten (Außengerät)

    Klemmleiste (Hochspannung) Klemmenleiste (Stromversorgung) Hauptplatine Sicherung der Hauptplatine Stromkreis-Platine für die Kommunikation mit dem Steuerungskasten und dem Optionskasten Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 105: Komponenten: Optionen

    14 Technische Daten 14.4.3 Komponenten: Optionen Komponenten: Steuerungskasten und Optionskasten Anschlussleiste Klemmenleiste (Stromversorgung) EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 106 Anschluss für Wassereinlass 1" M Anschluss für Wasserauslass 1" M Entlüftung Reserveheizung Schaltschütz der Reserveheizung Überhitzungssicherung Reserveheizung Überstromsicherung für Reserveheizung Klemmenleiste Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 107: Komponenten: Schaltkasten (Optionen)

    Brauchwasserspeicher) Klemmenleiste (Stromversorgung) Klemmleiste (Niederspannung) Klemmleiste (Hochspannung) Reserveheizung X14M X15M Thermoschutz Klemme (nur für EKMBUHCA9W1) Schaltschütz Schutzschalter Klemmenleiste EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 108: Rohrleitungsplan

    12.7 CuT 7.9 CuT Kapillarrohr 7.9 CuT 4.0 CuT 7.9 CuT 4.0 CuT Kapillarrohr 7.9 CuT Wärmetauscherfühler Propellerlüfter 3D097222-1 Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 109: Elektroschaltplan

    Position im Optionskasten PCB3 Position im Reserveheizungs-Bausatz X14M Position im Schaltkasten des Verdichters PCB1 X15M PCB2 Position im Steuerungskasten EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 110 1 2 3 4 5 6 1 2 3 4 X11A S1PH -t° -t° -t° S1NPH P> Verdichter ohne Schaltkasten 4D094176-1C_Seite 5 Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 111 1 2 3 4 X11A S1PH -t° -t° -t° S1NPH P> M1C MS Verdichter ohne Schaltkasten 4D094176-1C_Seite 6 EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 112 -t° aturfühler, Option -t° X20A X28A X16A X25A X31A X26A X45A 1 2 3 4 Hydro-Schaltkasten 4D094176-1C_Seite 7 Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 113 1N~ , 230 V , 3 kW oder 6 kW Reserveheizungsoption (nur für *3V) Reserveheizungsoption (*9W) 4D094176-1C_Seite 9 EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 114 Überstromsicherung für Zusatzheizung LED A, LED B Kontrolllampe F1T, F2T Thermosicherung Reserveheizung Verdichtermotor F1U (A4P) Sicherung T 2 A 250 V Lüftermotor Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 115 R6T (A1P) Externer Außentemperaturfühler Option R6T (A4P) Externer Innentemperaturfühler Nicht im Schaltkasten montiert Flussschalter Modellabhängige Verkabelung Wärmepumpentarif-Netzanschlusskontakt Platine EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 116: Schaltplan

    Stromversorgung des Steuerungskastens: 230 V + Erde 3-adrig X1M: L-N-PE X1M: L-N-PE 2-adrig 230 V X2M: 1a-2a Externer Innentemperaturfühler Stromversorgung Signal Nur für KRCS01-1 4D09752-1C Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 117: Technische Daten

    845 mm Anzahl der Reihen Lamellenabstand 1,8 mm Anzahl der Durchläufe — Flächeninhalt — Anzahl der Stufen Rohrtyp Ø8 Hi-Xa EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...
  • Seite 118 (2) Der Schalldruckpegel wird mit einem Mikrofon in einem bestimmten Abstand vom Gerät gemessen. Es ist ein relativer Wert und hängt vom Abstand und von der akustischen Umge- bung ab. Weitere Informationen siehe Geräuschspektrumsdiagramm. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc...
  • Seite 119 Betriebsstrom Zeit Maximum Beispiel 1 Beispiel 2 Standardverdichtereinschaltstrom zu max. Betriebsstrom Betriebsstrom Zeit Maximum Beispiel 1 Beispiel 2 EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 120: Technische Daten: Optionen

    Stromversorgung Bezeichnung Phase Siehe Kapitel “Konfiguration” Frequenz 50 Hz Spannung 230 V Spannungsbereich Minimum –10% Maximum +10% Strom Betriebsstrom 13 A Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 121: Betriebsbereich

    Betrieb ein. Der Betrieb der Reserveheizung wird fortgesetzt. Abzugsbereich. Hinweis: Im Modus “Eingeschränkte Stromversorgung” können Außengerät, Zusatzheizung und Reserveheizung nur separat betrieben werden. EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + Referenzhandbuch für den Monteur EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 122: Betriebsbereich: Brauchwasser

    Leistungseinschränkungen. Bei einer Außentemperatur <–25°C stellt das Außengerät den Betrieb ein. Der Betrieb der Reserveheizung/ Zusatzheizung wird fortgesetzt. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 123: Notwendigkeit Eines Ventilsatzes

    14 Technische Daten 14.8.3 Notwendigkeit eines Ventilsatzes Für umkehrbare Systeme (EBLQ05+07CAV3), in denen eine Reserveheizung installiert ist, ist die Installation eines Ventilsatzes EKMBHBP1 erforderlich, wenn Kondensation im Innern der Reserveheizung zu erwarten ist. A (°C) A (°C) B (°C DB)

  • Seite 124: Esp-Kurve

    ▪ Die Auswahl eines außerhalb des Betriebsbereichs liegenden Durchflusses kann zur Beschädigung oder zu einer Fehlfunktion des Geräts führen. Referenzhandbuch für den Monteur EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma - Niedertemperatur-Monobloc 4P405544-1B – 2015.08...

  • Seite 125: Glossar

    Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. Bauseitig zu liefern Von Daikin nicht hergestellte Ausstattungen, die gemäß den begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.

  • Seite 126: Tabelle Bauseitiger Einstellungen

    Tabelle bauseitiger Einstellungen Anwendbare Geräte *BLQ05CAV3 *DLQ05CAV3 *BLQ07CAV3 *DLQ07CAV3 Hinweise (*1) *B* (*2) *D* 4P405542-1 - 2015.03...
  • Seite 127 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert Benutzereinstellungen └─ Voreinstellwerte └─ Raumtemperatur 7.4.1.1 Komfort (Heizen) [3-07]~[3-06], Stufe: A.3.2.4 21°C 7.4.1.2 Eco (Heizen) [3-07]~[3-06], Stufe: A.3.2.4 19°C 7.4.1.3 Komfort (Kühlen) [3-08]~[3-09], Stufe: A.3.2.4 24°C 7.4.1.4 Eco (Kühlen)
  • Seite 128 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert A.2.1.7 [C-07] Steuertyp 0: VLT-Steuerung 1: Ext.Raumtemp.St 2: Raumtemp.-St. A.2.1.8 [7-02] Anzahl VLT-Zonen 0: 1 Heizkreis 1: 2 Heizkreise A.2.1.9 [F-0D] Pumpenbetriebsart 0: Kontinuierlich 1: Abtastung 2: Anforderung A.2.1.A...
  • Seite 129 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert A.3.2.1.1 [3-07] Raumtemperaturbereich Min. Temp. (Heizen) 12~18°C, Stufe: A.3.2.4 16°C A.3.2.1.2 [3-06] Raumtemperaturbereich Max. Temp. (Heizen) 18~30°C, Stufe: A.3.2.4 30°C A.3.2.1.3 [3-09] Raumtemperaturbereich Min.
  • Seite 130 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert └─ Durchschnittliche Zeitspanne A.6.4 [1-0A] 0: Kein Mitteln 1: 12 Stunden 2: 24 Stunden 3: 48 Stunden 4: 72 Stunden └─ Korrektur ext. ATFühl. A.6.5 [2-0B] -5~5°C, Stufe: 0,5°C...
  • Seite 131 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [4-00] Reserveheizungs-Betriebsart? 0: Deaktiviert 1: Aktiviert [4-01] Welche elektrische Heizung hat Priorität? 0: Keiner 1: Zusatzheizung 2: Reserveheizung [4-02] Unter welcher Außentemperatur ist Heizen zulässig? 14~35°C, Stufe: 1°C 25°C [4-03]...
  • Seite 132 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [8-03] Zusatzheizungs-Verzögerungs-Timer. 20~95 Min., Schritt: 5 Min. 50 Min. [8-04] Zusätzliche Laufzeit für die maximale Laufzeit. 0~95 Min., Schritt: 5 Min. 95 Min. [8-05] Anpassung der VLT zur Raumsteuerung zulassen? 0: Nein...
  • Seite 133 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [D-03] Vorlauftemperaturkompensation um 0°C. 0: Deaktiviert 1: Aktiviert, verschieben 2°C (von -2 bis 2°C) 2: Aktiviert, verschieben 4°C (von -2 bis 2°C) 3: Aktiviert, verschieben 2°C (von -4 bis 4°C) 4: Aktiviert, verschieben 4°C (von -4 bis 4°C)
  • Seite 136 4P405544-1B 2015.08...

Diese Anleitung auch für:

Ekcb07cav3Ekmbuhca9w1Ek2cb07cav3Edlq05+07cav3Ekmbuhca3v3

Inhaltsverzeichnis
