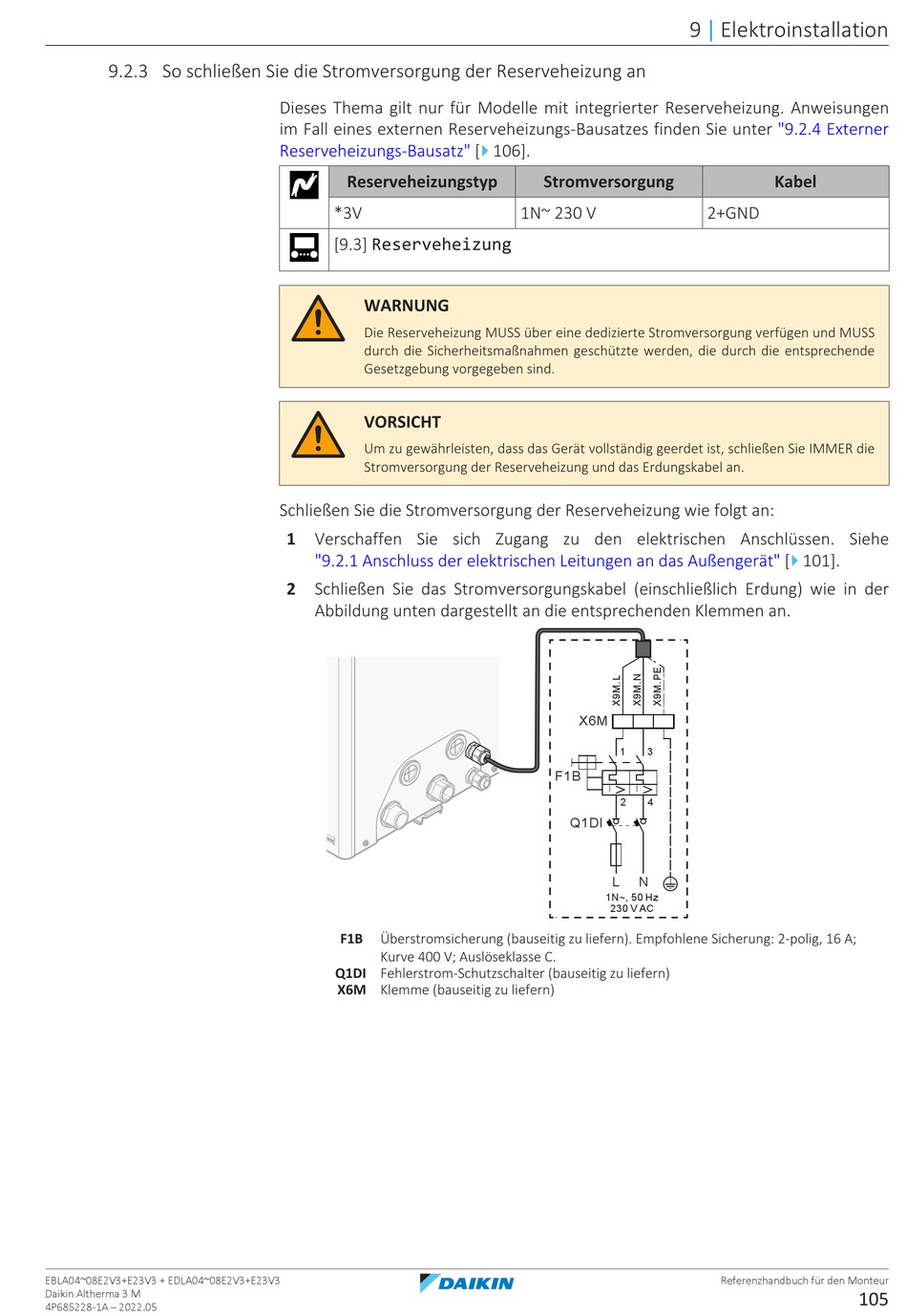

9.2.3 So schließen Sie die Stromversorgung der Reserveheizung an
EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3
Daikin Altherma 3 M
4P685228-1A – 2022.05
Dieses Thema gilt nur für Modelle mit integrierter Reserveheizung. Anweisungen
im Fall eines externen Reserveheizungs-Bausatzes finden Sie unter
Reserveheizungs-Bausatz" [
Reserveheizungstyp
*3V
[9.3] Reserveheizung
WARNUNG
Die Reserveheizung MUSS über eine dedizierte Stromversorgung verfügen und MUSS
durch die Sicherheitsmaßnahmen geschützte werden, die durch die entsprechende
Gesetzgebung vorgegeben sind.
VORSICHT
Um zu gewährleisten, dass das Gerät vollständig geerdet ist, schließen Sie IMMER die
Stromversorgung der Reserveheizung und das Erdungskabel an.
Schließen Sie die Stromversorgung der Reserveheizung wie folgt an:
1 Verschaffen Sie sich Zugang zu den elektrischen Anschlüssen. Siehe
"9.2.1 Anschluss der elektrischen Leitungen an das
2 Schließen Sie das Stromversorgungskabel (einschließlich Erdung) wie in der
Abbildung unten dargestellt an die entsprechenden Klemmen an.
F1B Überstromsicherung (bauseitig zu liefern). Empfohlene Sicherung: 2-polig, 16 A;
Kurve 400 V; Auslöseklasse C.
Q1DI Fehlerstrom-Schutzschalter (bauseitig zu liefern)
X6M Klemme (bauseitig zu liefern)
4 106].
Stromversorgung
1N~ 230 V
X6M
1
F1B
I I
2
Q1DI
L N
1N~, 50 Hz
230 V AC
