6 | Anwendungsrichtlinien
Referenzhandbuch für den Monteur
54

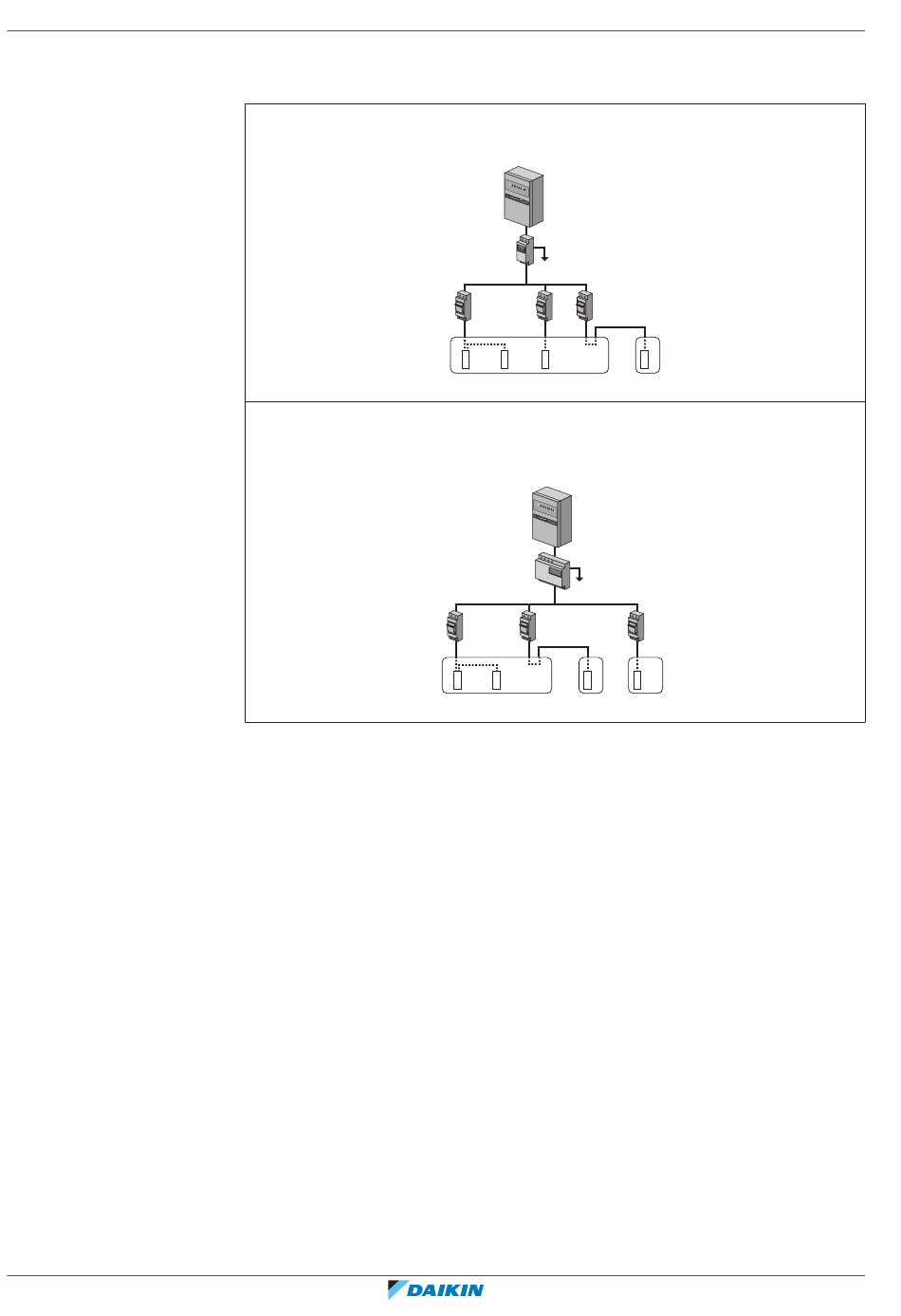

Beispiel im Fall des Normaltarif-Netzanschlusses

1 Wattmeter ist ausreichend.
Außengerät (1N~) mit integrierter Reserveheizung (1N~)
=> b: Einphasiges Wattmeter
Außengerät (1N~) + externer Reserveheizungs-Bausatz (1N~ oder 3N~)
=> b/b*: Ein- oder dreiphasiges Wattmeter (abhängig vom externen
Reserveheizungs-Bausatz)
* 3N~
A Außengerät
B Brauchwasserspeicher
C Externer Reserveheizungs-Bausatz
a Schaltschrank: Normaltarif-Netzanschluss
b Wattmeter
c Überstromsicherung
d Verdichtermodul
e Hydromodul
f Reserveheizung
g Zusatzheizung
0
0
58 0
1 5 0
a
b
X5M/5+6
c c c
d e f
A
0
0 58 0
1 5 0
a/a*
b/b*
45 08 96
.0 05
X5M/5+6
c c
d e g
A B C/C*
EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3
g
B
c/c*
f/f*
Daikin Altherma 3 M
4P685228-1A – 2022.05
