9.2.10 So schließen Sie den Ausgang EIN/AUS für Heizen/Kühlen an
EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3
Daikin Altherma 3 M
4P685228-1A – 2022.05
2 1
X2M 7 9
A4P Y1 YC
180°
a EKRP1HBAA muss installiert sein.
WARNUNG
Abisoliertes Kabel. Stellen Sie sicher, dass ein abisoliertes Kabel nicht in Kontakt mit
möglichem Wasser auf der Bodenplatte kommt.
3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen.
INFORMATION
Das Kühlen ist nur im Fall von umkehrbaren Modellen zutreffend.
Kabel: (2+1)×0,75 mm²
Maximale Last: 0,3 A, 250 V AC
—
1 Verschaffen Sie sich Zugang zu den elektrischen Anschlüssen. Siehe
"9.2.1 Anschluss der elektrischen Leitungen an das

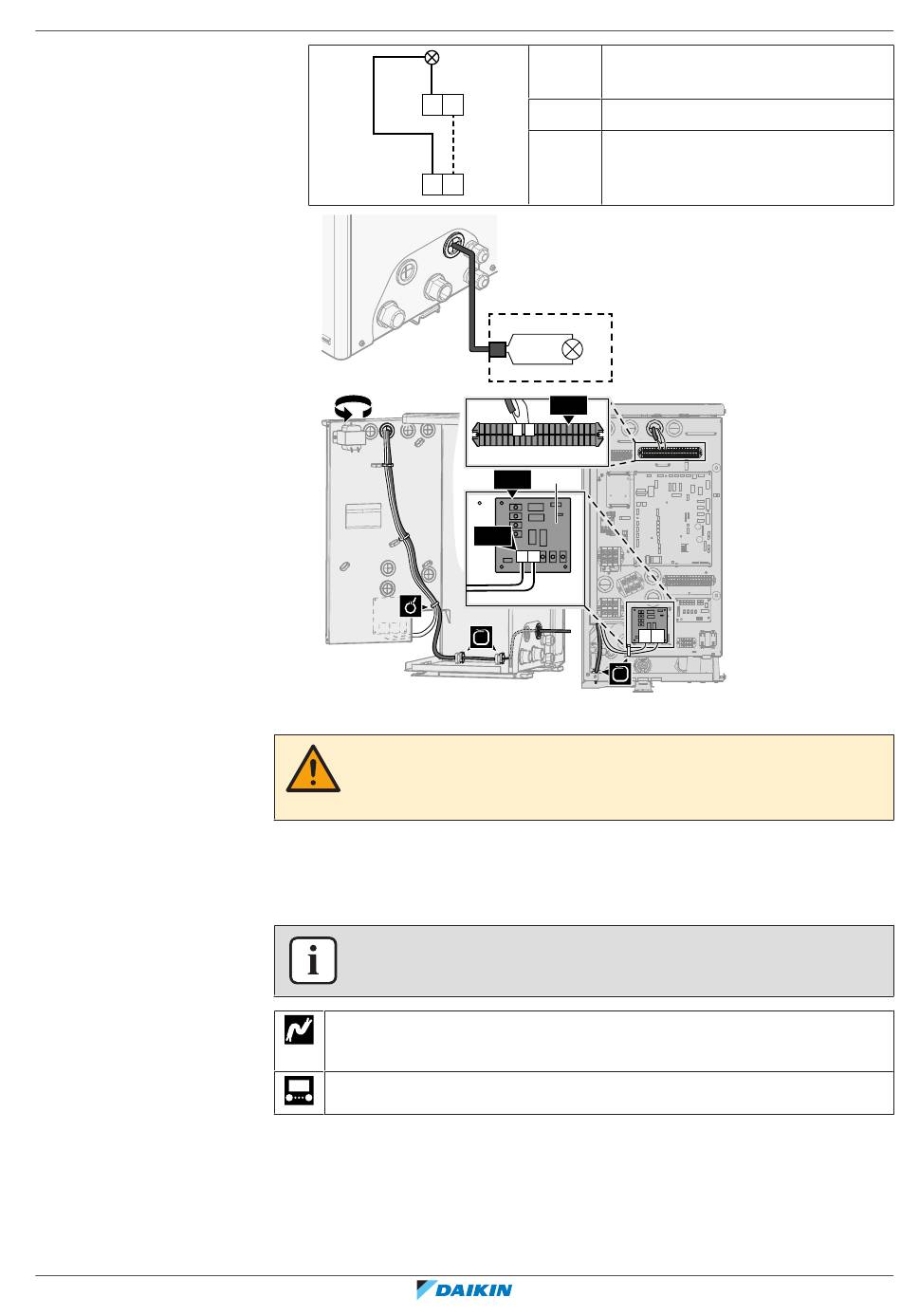

2 Schließen Sie das Kabel des EIN/AUS-Ausgangs für Heizen/Kühlen wie in der
Abbildung unten dargestellt an die entsprechenden Klemmen an.
1+2 Mit dem Alarmausgang verbundene
Kabel
3 Kabel zwischen X2M und A4P
A4P EKRP1HBAA muss installiert sein.
3
A4P.Y1
X2M.7
X2M
7 9
a
A4P
X1M
YC Y1
X2M.9
