7
|
Installation der Einheit
7.2.2 Vorsichtsmaßnahmen bei der Montage des Außengeräts
7.2.3 So bereiten Sie den Installationsort vor
Referenzhandbuch für den Monteur
68
INFORMATION
Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen in den folgenden
Kapiteln:
▪
"2 Allgemeine
▪
"7.1 Den Ort der Installation
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes, um zu
gewährleisten, dass das Gerät während des Betriebs keine Vibrationen oder
Geräusche verursacht.
Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher mithilfe der
Fundamentschrauben.
In diesem Abschnitt werden verschieden Installationsstrukturen aufgeführt.
Verwenden Sie für alle 4 Sätze mit M8- oder M10-Ankerbolzen, Muttern und
Unterlegscheiben. Lassen Sie auf alle Fälle mindestens 300 mm Freiraum unter
dem Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens 100 mm über
der maximal zu erwartenden Schneehöhe positioniert ist.
INFORMATION
Die maximale Höhe des oberen hervorstehenden Teils der Schrauben beträgt 15 mm.

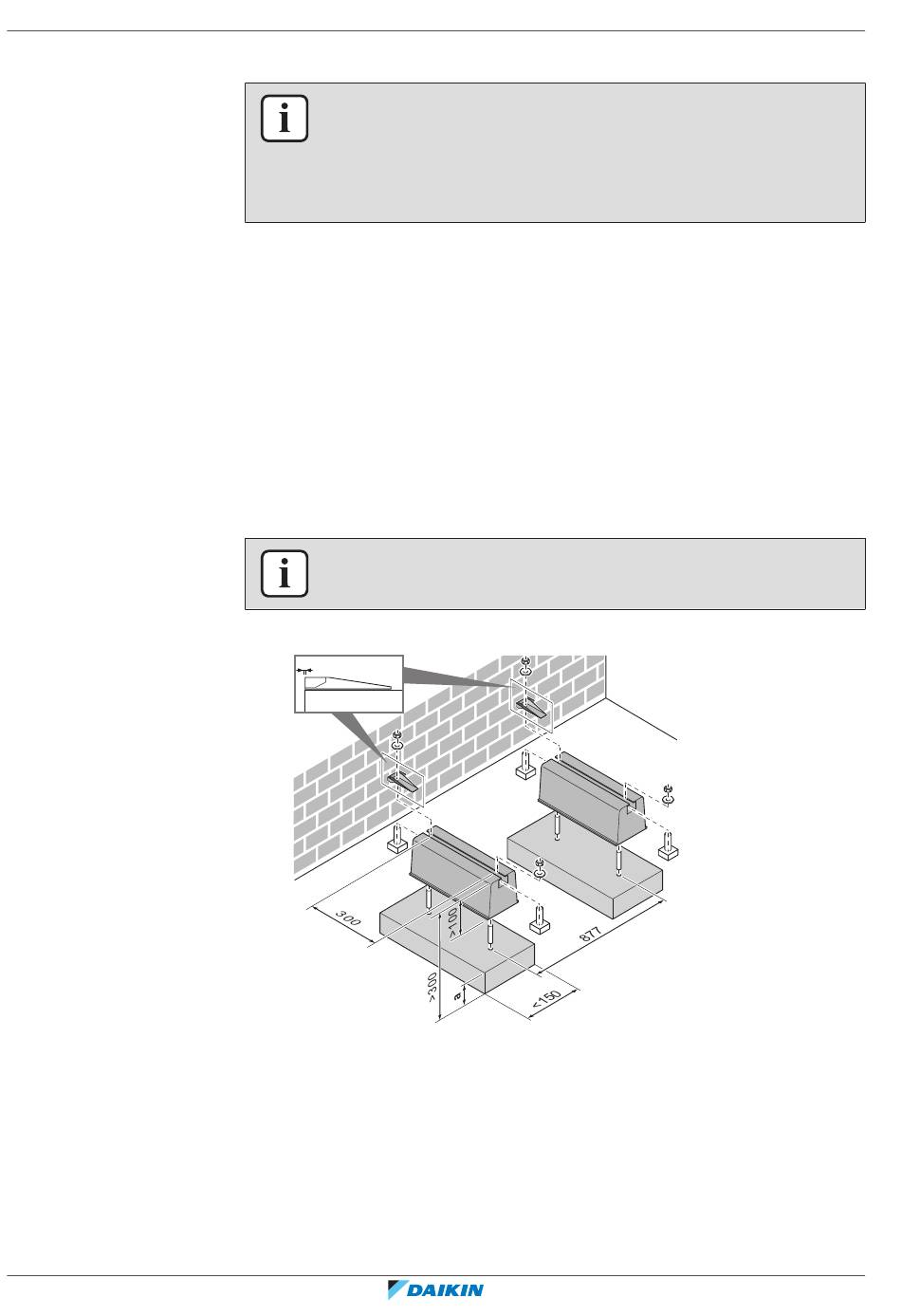

Option 1: Auf den Montagefüßen "Flexi-Fuß mit Strebe"
0 mm
(mm)
a Maximale Schneefallhöhe
Option 2: Auf Kunststoff-Montagefüßen
Verwenden Sie in diesem Fall die Bolzen, Muttern, Unterlegscheiben und
Federringe, die als Zubehör im Lieferumfang des Geräts enthalten sind.
4
Sicherheitsvorkehrungen" [
4
vorbereiten" [
9]
63]
EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3
Daikin Altherma 3 M
4P685228-1A – 2022.05
