X 1 A
3
X 1 4 Y
4

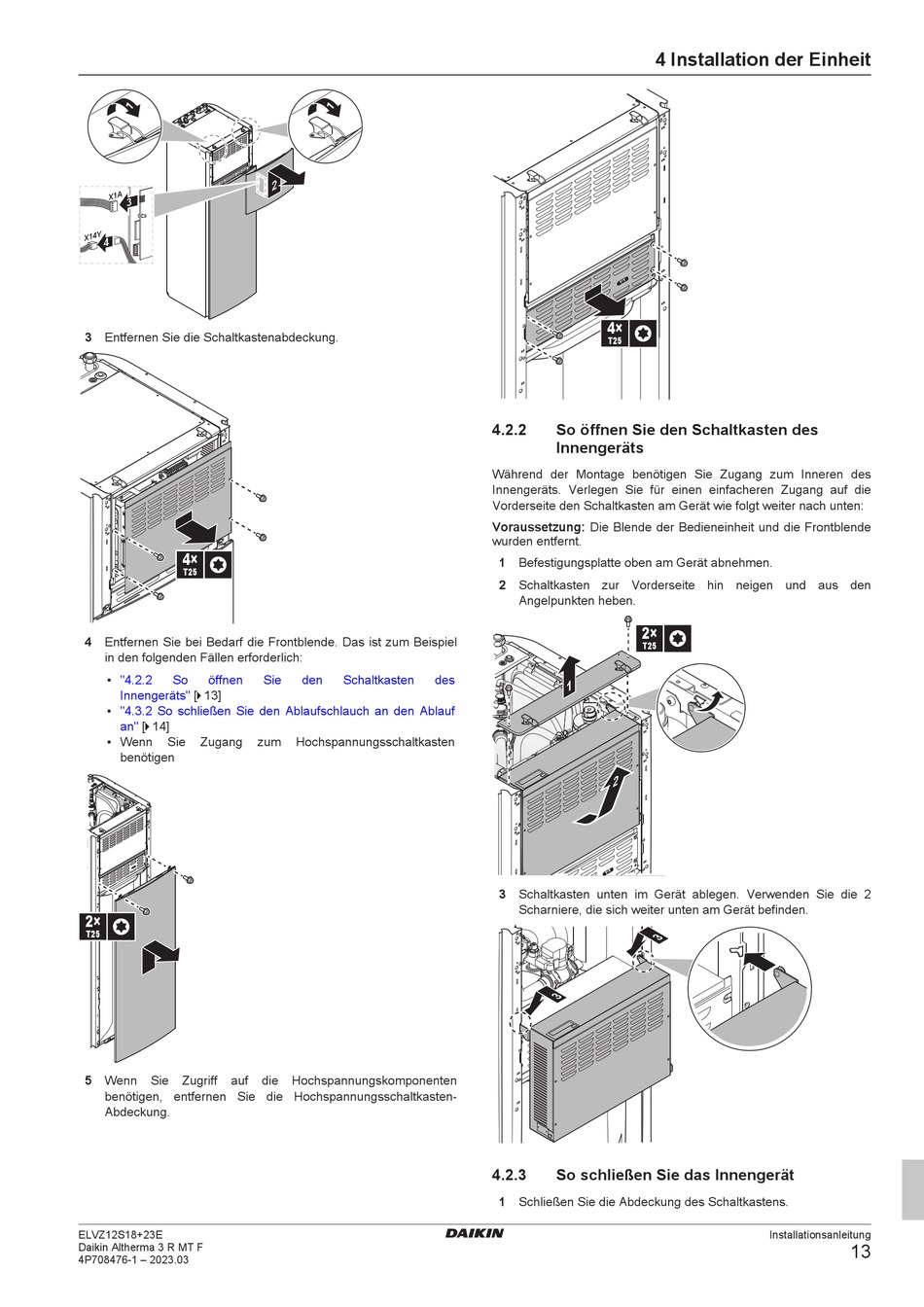

3 Entfernen Sie die Schaltkastenabdeckung.
4×
T25
4 Entfernen Sie bei Bedarf die Frontblende. Das ist zum Beispiel
in den folgenden Fällen erforderlich:
▪
"4.2.2
So
öffnen
Innengeräts" [ 4 13]
▪
"4.3.2 So schließen Sie den Ablaufschlauch an den Ablauf
an" [ 4 14]
▪ Wenn
Sie
Zugang
benötigen
2×
T25
5 Wenn
Sie
Zugriff
auf
benötigen, entfernen Sie die Hochspannungsschaltkasten-
Abdeckung.
ELVZ12S18+23E
Daikin Altherma 3 R MT F
4P708476-1 – 2023.03
Sie
den
Schaltkasten
zum
Hochspannungsschaltkasten
die
Hochspannungskomponenten
4×
T25
4.2.2
So öffnen Sie den Schaltkasten des
Innengeräts
Während der Montage benötigen Sie Zugang zum Inneren des
Innengeräts. Verlegen Sie für einen einfacheren Zugang auf die
Vorderseite den Schaltkasten am Gerät wie folgt weiter nach unten:
Voraussetzung: Die Blende der Bedieneinheit und die Frontblende
wurden entfernt.
1 Befestigungsplatte oben am Gerät abnehmen.
2 Schaltkasten zur Vorderseite hin neigen und aus den
Angelpunkten heben.
des
1
3 Schaltkasten unten im Gerät ablegen. Verwenden Sie die 2
Scharniere, die sich weiter unten am Gerät befinden.
4.2.3
So schließen Sie das Innengerät
1 Schließen Sie die Abdeckung des Schaltkastens.
4 Installation der Einheit
2×
T25
Installationsanleitung
13
