9 | Elektroinstallation
Referenzhandbuch für den Monteur
114
a
b
c
×2
d
×2

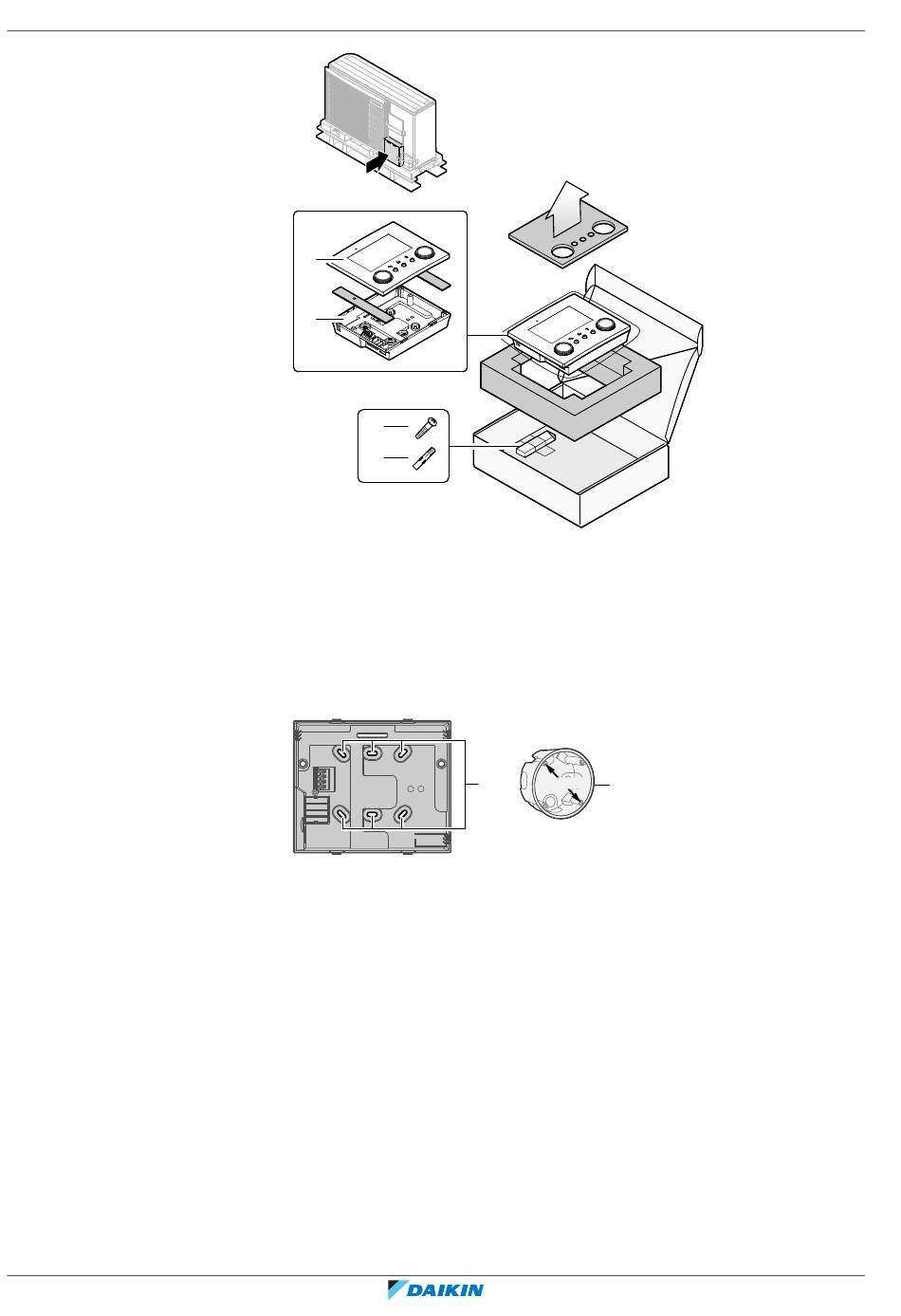

a Vordere Abdeckplatte
b Hintere Platte
c Schrauben
d Dübel
1 Montieren Sie die hintere Platte an der Wand.
▪ Verwenden Sie die 2 Schrauben und Dübel.
▪ Verwenden Sie eine der 6 Bohrungen. Die Bohrungen sind mit Standard-
Unterputzdosen mit 60 mm kompatibel.
a Bohrungen
b Unterputzdose (bauseitig zu liefern)
2 Schließen Sie das Kabel des Raumbedienmoduls an das Raumbedienmodul an.
▪ Wählen Sie eine der 4 möglichen Kabeldurchführungen (a, b, c oder d).
▪ Wenn Sie die linke oder rechte Seite wählen, machen Sie eine Bohrung für
das Kabel in dem Teil des Gehäuses, an dem es dünner ist.
a
b
60 mm
