Daikin Altherma 3 M EBLA04E2V3 Referenzhandbuch Seite 77

EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3
Daikin Altherma 3 M
4P685228-1A – 2022.05
▪ Wasserdruck. Der maximale Wasserdruck beträgt 4 Bar. Bringen Sie im
Wasserkreislauf geeignete Sicherheitsvorrichtungen an, um zu gewährleisten,
dass der maximale Druck NICHT überschritten wird.
▪ Wassertemperatur.
Rohrleitungszubehör (Ventil, Anschlüsse usw.) MÜSSEN den folgenden
Temperaturen standhalten können:
INFORMATION

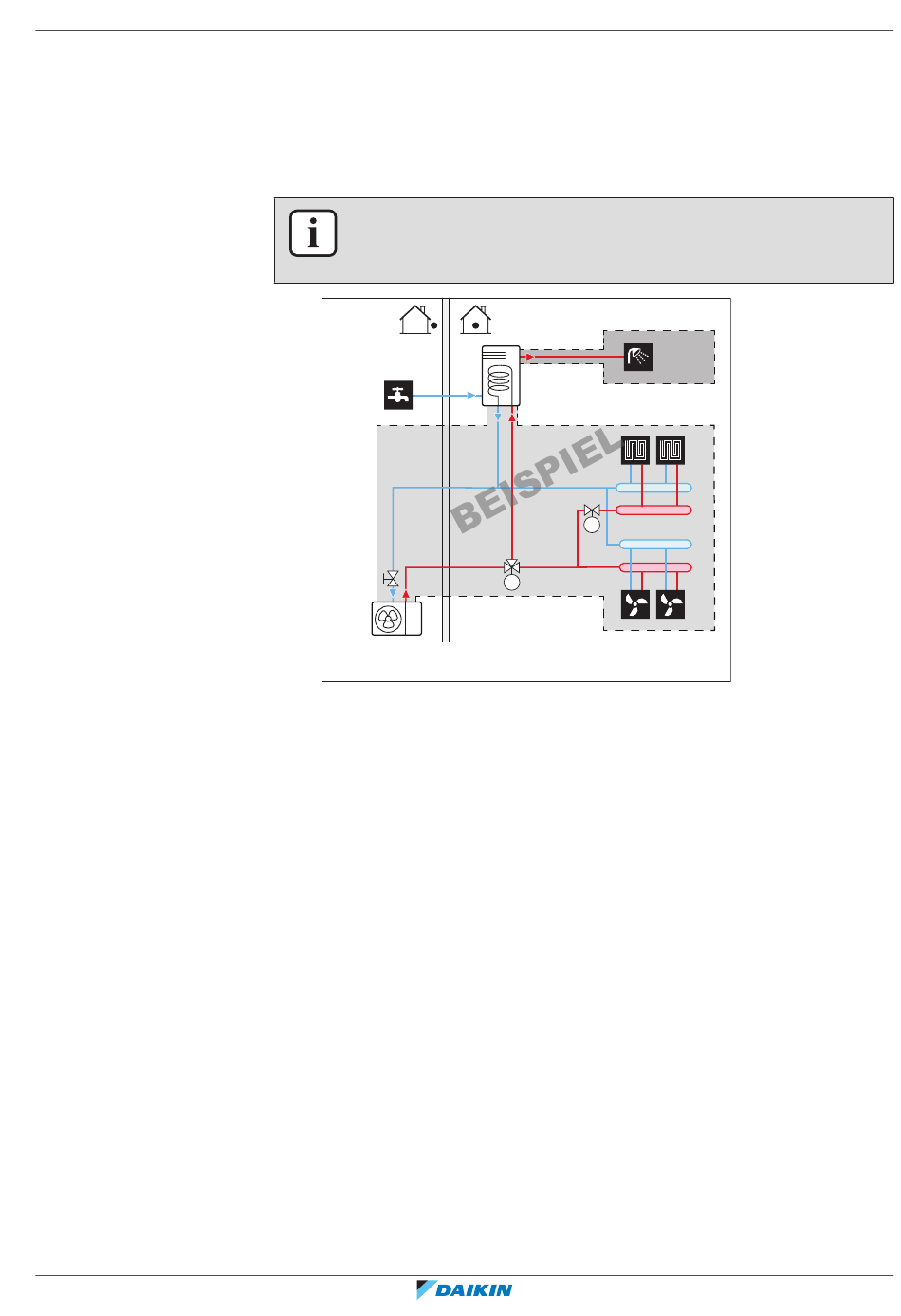

Bei der folgenden Abbildung handelt es sich um ein Beispiele, das der
Systemanordnung bei Ihnen möglicherweise NICHT vollständig entspricht.
65°C (*)
(*) Maximaltemperatur für Rohrleitungen und Zubehör
▪ Wasserablauf – niedrige Punkte. Bringen Sie an allen niedrigen Punkten des
Systems Ablaufhähne an, um eine vollständige Entleerung des Kreislaufs zu
ermöglichen.
▪ Entlüftungsventile. Bringen Sie an allen hohen Punkten des Systems
Entlüftungsventile an. Diese müssen zu Wartungszwecken leicht zugänglich sein.
Das Außengerät ist mit einem automatischen Entlüftungsventil ausgestattet.
Der externe Reserveheizungs-Bausatz (optional) verfügt über ein automatisches
Entlüftungsventil.
Überprüfen Sie, dass die automatischen Entlüftungsventile NICHT zu fest
angezogen sind. Es muss möglich sein, dass aus dem Wasserkreislauf
automatisch Luft abgegeben werden kann.
▪ Verzinkte Teile. Auf KEINEN Fall im Wasserkreislauf verzinkte Teile verwenden.
Da im internen Wasserkreislauf des Gerätes Kupferrohre verwendet werden,
können diese Teile stark korrodieren.
▪ Metallrohre nicht aus Messing. Wenn Metallrohre verwendet werden, die nicht
aus Messing sind, isolieren Sie beide Materialien ordnungsgemäß, so dass diese
NICHT in Kontakt geraten. Dies dient zur Vermeidung galvanischer Korrosion.
▪ Ventil – Trennen der Kreisläufe. Wenn im Wasserkreislauf ein 3-Wege-Ventil
verwendet wird, achten Sie darauf, dass der Wasserkreislauf für die
Brauchwasserbereitung und der Wasserkreislauf der Bodenheizung vollständig
voneinander getrennt sind.
▪ Ventil – Umstellzeit. Wird im Wasserkreislauf ein 2-Wege-Ventil oder ein 3-
Wege-Ventil verwendet, muss die Ventil-Umstellzeit kürzer als 60 Sekunden sein.
Alle installierten
M
M
8 Rohrinstallation
|
Rohrleitungen und
89°C (*)
Referenzhandbuch für den Monteur
das
77
