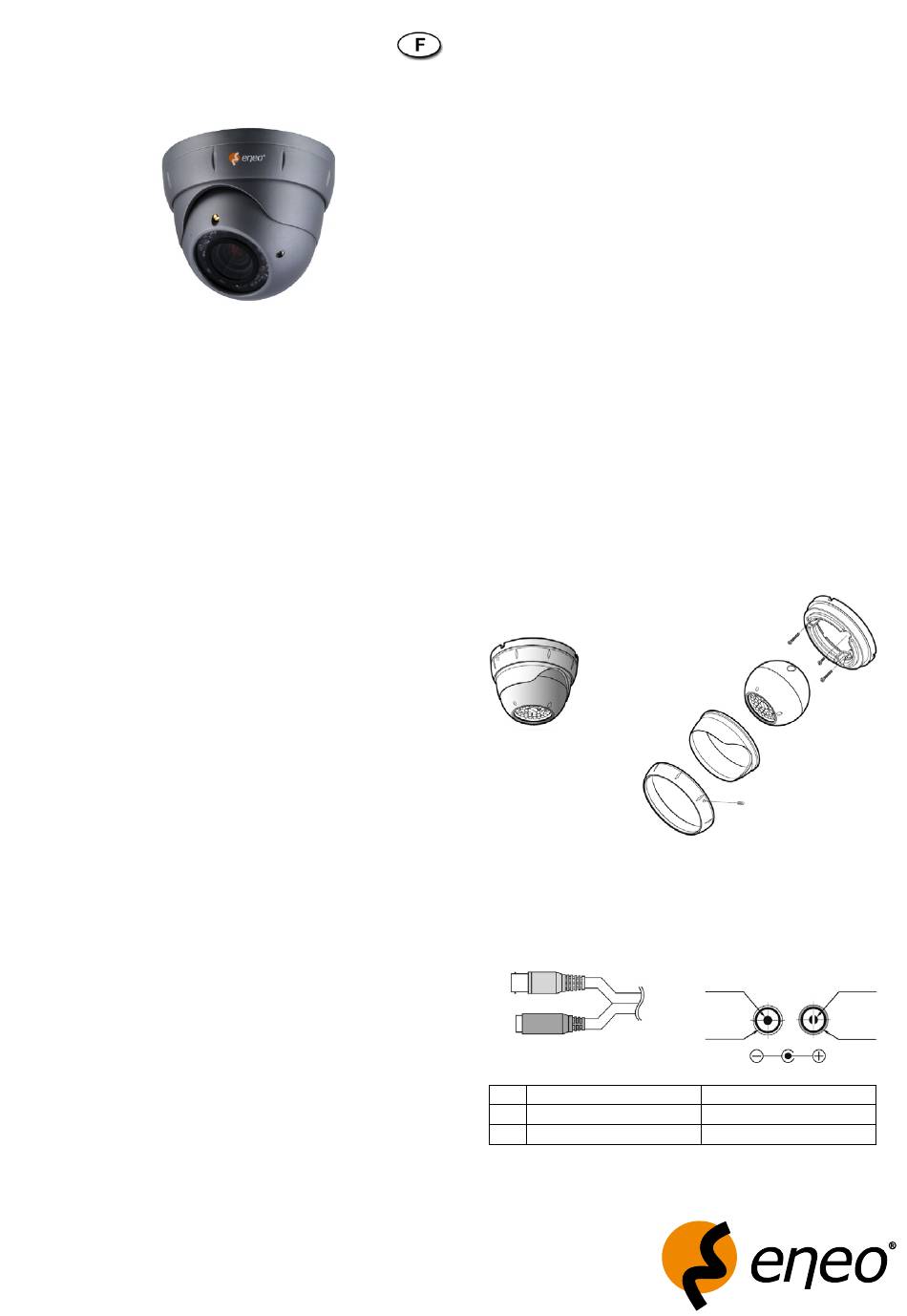

Mode d'emploi
Dôme couleur jour/nuit 1/3"
avec illumination IR, fixe, VKCD-1325-B/IR
1. Consignes de sécurité
• Lisez ces consignes de sécurité et la notice avant de raccorder le système
et de la mettre en service.
• Conserver soigneusement le mode d'emploi, il peut vous servir ultérieurement.
• Protéger les caméras contre les infiltrations d'eau et d'humidité qui
pourraient endommager durablement les appareils. Si de l'humidité s'était
cependant infiltrée, ne jamais mettre les caméras sous tension dans ces
conditions et les faire contrôler par un atelier de service après-vente qualifié.
• Ne jamais utiliser le système sans tenir compte des spécifications
techniques car cela pourrait détériorer la caméra.
• La caméra ne doit fonctionner que dans une plage de températures de
-10°C à +50°C et une humidité de l'air maximale de 90%.
• Pour couper l'alimentation du système, débrancher le câble uniquement au
niveau de la prise. Ne jamais tirer directement sur le câble.
• Lors du branchement des câbles, veiller à ce qu'ils ne subissent pas de
charge, qu'ils ne soient pas pliés ou endommagés et qu'ils soient protégés
contre l'humidité.
• Ne jamais essayer de démonter le module de la caméra du dôme.
• L'appareil ne peut être ouvert que par un personnel de service après-vente
qualifié. Toute intervention d'une personne non habilitée entraînera
l'annulation de la garantie.
• La caméra ne doit jamais être dirigée vers le soleil si le diaphragme est
ouvert (cela détériorerait le capteur).
• L'installation, la maintenance et les réparations sont réservées à des ateliers
agréés. L'appareil doit être déconnecté du secteur avant d'ouvrir le boîtier.
• En cas de dysfonctionnements, informez-en votre fournisseur.
• N'utiliser que des pièces de rechange et des accessoires d'origine de
Videor E. Hartig GmbH.
• Utiliser uniquement des produits d'entretien doux pour nettoyer l'appareil.
Ne jamais employer de dissolvant ou d'essence, sous peine de détériorer
irrémédiablement la surface.
• Toutes les ouvertures prévues pour le montage au niveau du boîtier doivent
être fermées, respectivement étanchéifiées.
• Il n'est pas possible d'éviter que, dans une certaine mesure, de l'humidité
de l'air ambiant se trouve dans le boîtier dans le cadre de la fabrication et
également lors de l'utilisation ultérieure. En cas de fortes variations de
températures, l'humidité peut se condenser dans le boîtier.
Afin d'éviter cela dans le boîtier fermant de façon hermétique, le fabricant a
déposé des sachets de gel de silice dans le boîtier de la caméra.
Il existe une donnée physique, à savoir que ces sachets de gel de silice
atteignent une saturation après un certain temps. Ils devraient par
conséquent être remplacés par de nouveaux sachets de gel de silice.
• L'installateur est responsable de la maintenance de l'indice de protection
selon les données techniques, par exemple lors de la mise en place des
joints et des anneaux compris dans la livraison, lors du calfeutrage
des câbles en sortie avec du silicon ou lors de la pose des câbles de
façon à ce qu 'aucune rigole ne se forme au travers des câbles.
• Lors du montage, il est impératif de veiller à ce que les garnitures
existantes soient placées correctement et ne glissent pas pendant le
montage. Les garnitures endommagées ne doivent plus être utilisées.
REMARQUE: Cet équipement appartient à la classe A.
Il peut provoquer des dysfonctionnements dans les
bâtiments d'habitation; dans ce cas, l'utilisateur est tenu
de mettre en oeuvre, le cas échéant, les mesures
appropriées et d'en assumer le coût.
2. Caractéristiques Principales
• Pour montage mural ou plafond
• Anti-vandalisme
• Objectif intègrè avec focal variè F1,2/3,8-9,5
• Règlage externe de focus et du Zoom
• Filtre IR pivotant
• Sensibilitè 0,1Lux pour F1,2 (couleur)
• Compensation contre-jour (BLC)
• Règlage de l'acuitè
• Balance des blancs automatique (AWB)
• Illumination IR (25 DELs intègrè, 850nm)
• Alignement manuel sur 3 axes
• Alimentation 12VDC
• Diamétre de boule 96mm
3. Installation
1) Fixez le boîtier de la base à l'emplacement voulu à l'aide des vis fournies.
2) Ajustez la scène voulue en tournant et déplaçant la caméra en forme de
globe oculaire et fixez-la à l'aide de l'anneau de butée.
3) Placez le couvercle dôme sur le boîtier de la base et tournez-le à la main
dans le sens des aiguilles d'une montre.
4) Pour fixer fermement le couvercle dôme, utilisez les vis de montage.
caméra en forme de
anneau de butée
Couvercle de protection

4. Connexion de l'alimentation

12VDC
vidéo / jaune
1
2
alimentation /
rouge
No. Fonction
1 sortie vidéo
2
entrée alimentation
base de la caméra dôme
vis de montage
globe oculaire
vis de fixation
sortie vidéo 12VDC (+)
terre
Couleur de connexion
jaune
rouge
terre
