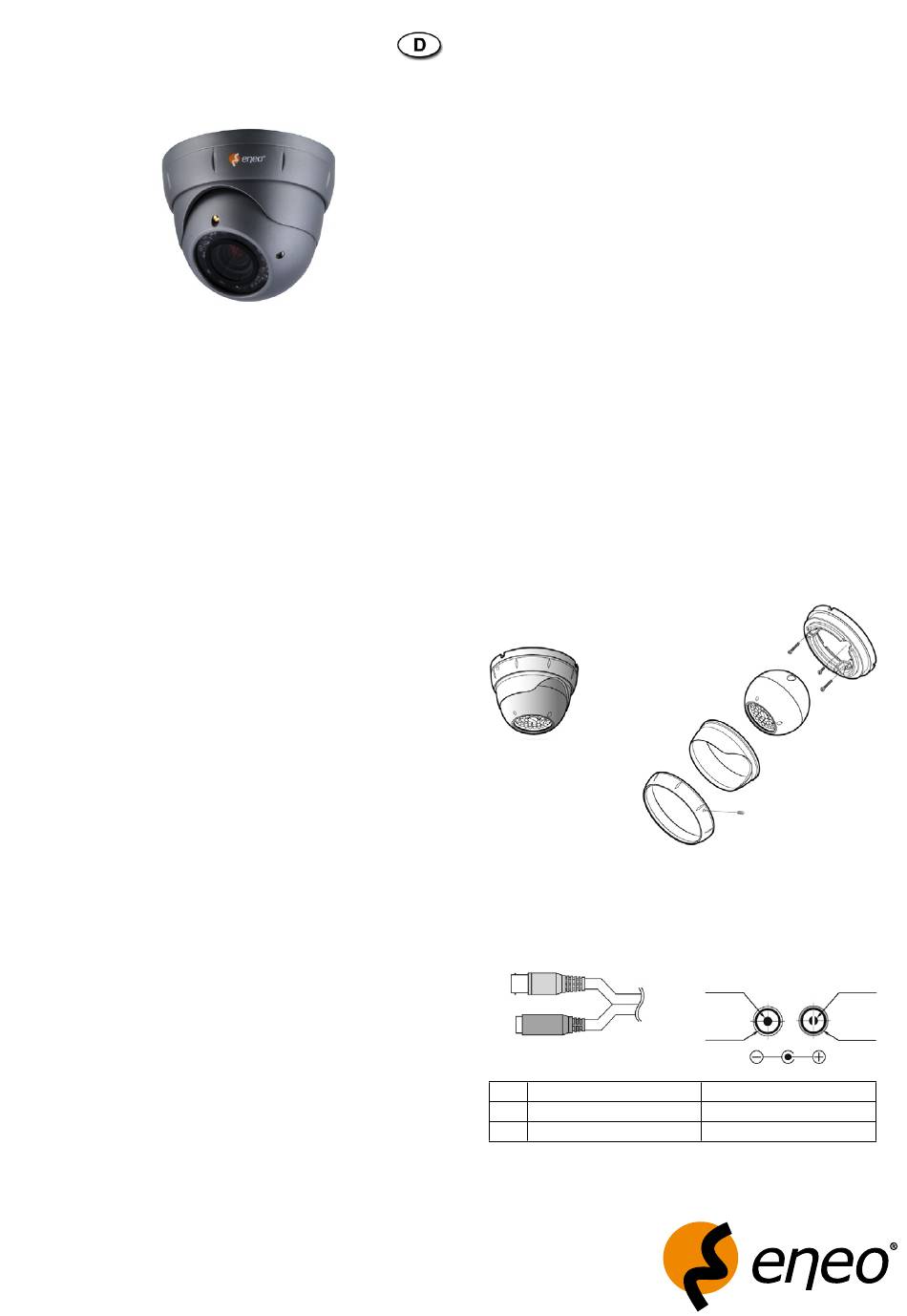

Eneo VKCD-1325B-/IR Montage- Und Betriebsanleitung

Montage und Betriebsanleitung

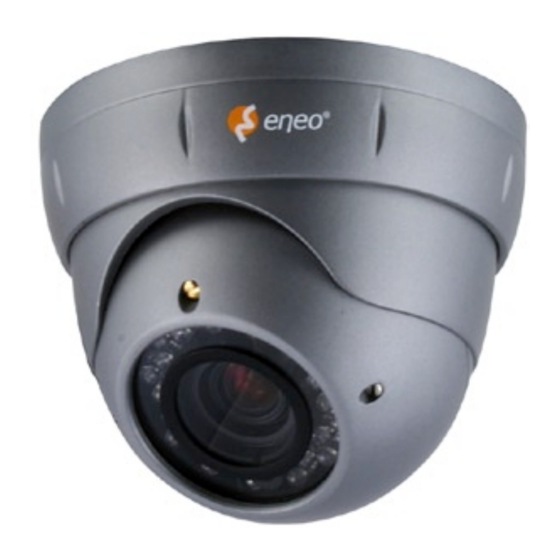

1/3" Tag/Nacht-Domekamera
mit IR-Beleuchtung, Fix, VKCD-1325-B/IR
1. Sicherheitshinweise
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst
diese Sicherheitshinweise und die Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen,
Wasser kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit
eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten,
sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, das
kann die Kamera zerstören.
• Die Kamera nur in einem Temperaturbereich von -10°C bis +50°C und einer
Luftfeuchtigkeit bis max. 90% betreiben.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das
Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die
Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und
keine Feuchtigkeit eindringen kann.
• Versuchen Sie nicht, das Kameramodul aus dem Dome auszubauen.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden.
Fremdeingriffe beenden jeden Garantieanspruch.
• Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet
werden (Zerstörung des Sensors).
• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal
ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Verwenden Sie nur Original-Ersatzteile u. -Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden.
Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauer-
haft schädigen.
• Es müssen alle zur Montage vorgesehenen Öffnungen im Gehäuse ge-
schlossen, bzw. abgedichtet werden.
• Es lässt sich nicht vermeiden, dass im Rahmen der Fertigung und auch
beim späteren Gebrauch in gewissem Umfang Feuchtigkeit der Umgebungs-
luft im Gehäuse vorhanden ist. Bei starken Temperaturschwankungen kann
sich die Feuchtigkeit im Gehäuse niederschlagen.
Um dies in dem sehr dicht abschließenden Gehäuse zu vermeiden, hat der
Hersteller Silicagel-Beutel in das Kameragehäuse eingelegt.
Es ist eine physikalische Gegebenheit, dass diese Silicagel-Beutel nach
einer gewissen Zeit eine Sättigung erreichen. Sie sollten deshalb gegen
neue Silicagel-Beutel ausgetauscht werden.
• D er Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn.
Daten verantwortlich, z.B. durch Verwendung aller beiliegenden Dich-
tungen und O-Ringen, durch Abdichtung des Kabelaustritts mit Silikon
oder durch Verlegen des Kabels in einer Weise, dass durch das Kabel
keine „Wasserrinne" entsteht.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass
vorhandene Dichtungen ordnungsgemäß eingesetzt und bei der
Montage nicht verschoben werden. Beschädigte Dichtungen dürfen
nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbe-
reich Funktionsstörungen verursachen; in diesem Fall kann
vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen und dafür aufzukommen.
2. Allgemeine Beschreibung
• Für Decken- und Wand-Aufbaumontage
• Vandalismusgeschützte Ausführung
• Varifokal-Objektiv F1,2/3,8-9,5mm mit DC-Blende
• Zoom/Fokus Einstellung von außen zugänglich
• Einschwenkbarer IR-Sperrfilter
• Empfindlichkeit 0,1Lux bei F1,2 (Farbe)
• Gegenlichtkompensation (BLC)
• Flackerfrei Ein/Aus
• Automatischer Weißabgleich (AWB)
• IR Beleuchtung: 25 integrierte 850nm LEDs
• Manuelle 3-Achsen Kameraausrichtung
• Betriebsspannung 12VDC
• Kugeldurchmesser 96mm
3. Installation
1) Gehäusebasis mit den mitgelieferten Schrauben an der gewünschten Stelle
befestigen.
2) Gewünschte Blickrichtung durch Drehen und Bewegen der Eyeball-Kamera
einstellen und mit dem Fixierring feststellen.
3) Dome-Abdeckring auf die Gehäusebasis setzen und von Hand im Uhr-
zeigersinn festdrehen.
4) Zum Fixieren des Dome-Abdeckrings die Befestigungsschraube verwenden.
Fixierring
Dome-Abdeckring
4. Spannungsversorgung
12VDC
Video / gelb
1
2
Spannung / rot
Nr. Funktion
1
Videoausgang
2
Spannungseingang
Gehäusebasis
Montageschrauben
Eyeball-Kamera
Befestigungsschrauben
Videoausgang 12VDC (+)
GND
Anschlussfarbe
Gelb
Rot
GND
