Montage und Betriebsanleitung

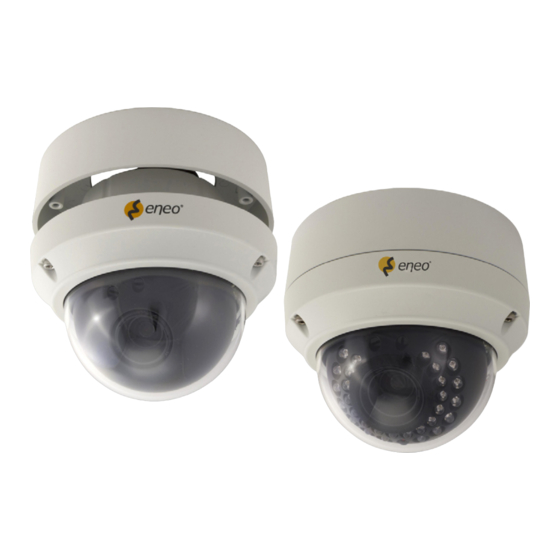

1/3" Tag/Nacht Domekamera, VKCD-13100F2810
1/3" Tag/Nacht Domekamera mit IR-Beleuchtung, VKCD-13100F2810IR
Installation and Operating Instructions
1/3" Day/Night Dome Camera, VKCD-13100F2810
1/3" Day/Night Dome Camera with IR Illumination VKCD-13100F2810IR
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Eneo VKCD-13100F2810
Inhaltszusammenfassung für Eneo VKCD-13100F2810
- Seite 1 All manuals and user guides at all-guides.com Montage und Betriebsanleitung 1/3” Tag/Nacht Domekamera, VKCD-13100F2810 1/3” Tag/Nacht Domekamera mit IR-Beleuchtung, VKCD-13100F2810IR Installation and Operating Instructions 1/3” Day/Night Dome Camera, VKCD-13100F2810 1/3” Day/Night Dome Camera with IR Illumination VKCD-13100F2810IR...
-
Seite 2: Inhaltsverzeichnis
7.9 NR Menu (Rauschunterdrückung) ......................4 7.0 MOTION DET Menu (Bewegungserkennung) ................... 5 7. PRIVACY Menu (Geschützte Bereiche) ..................... 6 7. LANGUAGE Menu (Sprache) ........................6 7.3 CAMERA ID Menu (Kamera-Nr.) ......................7 7.4 CAMERA RESET (Kamera zurücksetzen) ....................7 7.5 EXIT (Verlassen) ............................. 7 Technische Daten ............................8 Maßzeichnungen ............................. 54 Betriebsanleitung www.videor.com Installation and Operating Instructions ⇒ www.eneo-security.com Mode d’emploi Instrukcja instalacji i obsługi... - Seite 3 All manuals and user guides at all-guides.com Contents Safety Instructions ............................30 General Description............................3 . Main Features ............................3 Supplied Items ..............................3 Part Names ..............................3 Installation ............................... 34 5. Surface Mount ............................34 5. Flush Mount ............................35 5.3 Setup of the Zoom and FOCUS ....................... 35 5.4 Limit of Pan and Tilt ..........................36 5.5 Power Connector............................
-
Seite 4: Sicherheitshinweise
All manuals and user guides at all-guides.com 1. Sicherheitshinweise • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben. • Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören. • Die Kamera nur in einem Temperaturbereich von -0°C bis +50°C und einer Luftfeuchtigkeit bis max. 90% be- treiben. • Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel. • Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann. • Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantie- anspruch. • Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors). • Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich. • Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung des Kabelaustritts mit Silikon. • Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten. -
Seite 5: Allgemeine Beschreibung
All manuals and user guides at all-guides.com 2. Allgemeine Beschreibung Die Kamera VKCD-300F80(IR) liefert 700 TV-Zeilen Auflösung und eine kristallklare Farbwiedergabe mit dem Sony 960H Ex-view CCD und dem Effio-E Enhanced Bildsignalprozessor. Mit Effio-E Enhanced Digital Imaging System: • Liefert in Verbindung mit dem Sony 960H Ex-view CCD kristallklare Bilder mit 700 TV-Zeilen Auflösung. • Die Farbsignalverarbeitung liefert das optimale Gleichgewicht zwischen den Helligkeits- und Farbsignalen für gute Farbreproduzierbarkeit selbst bei Szenendetails mit sehr hohen Ortsfrequenzen. • Bietet D-WDR durch Adaptive Farbton-Reproduktion • Beinhaltet -D Rauschfilter-Signalverarbeitung Der ICR-Mechanismus • Verbessert die Empfindlichkeit nachts um das 0-fache • Ermöglicht die Nutzung von Infrarotlicht Mit 24VAC/12VDC dual power design (nur doppelte Spannungsversorgung Version) • Flexible Installationsoptionen • Zuverlässigkeit 2.1 Hauptmerkmale... -
Seite 6: Lieferumfang
• Tag/Nacht Domekamera • Installations- und Betriebsanleitung • Blindstopfen • Rohr-Abstandsring • Inbusschlüssel 3 • Schraubendreher zur Fokus- einstellung 4 • 3x Inbusschraube zur Befestigung an der Montagebasis 5 • 4x Kunststoffdübel 6 • 4x Montageschrauben 7 • BM-Schraube 8 • Sub-out Kabel 9 4. Beschreibung der Teile Dome-Basis VKCD-13100F2810 VKCD-13100F2810IR... - Seite 7 All manuals and user guides at all-guides.com Dome-Basis Kuppel Montagebasis a Zoom & Fokus i Transparente Kuppel j Befestigungsschrauben am Ring der Dome- b Objektivmuffe Abdeckung (3x) c Lichtsensor für IR-LEDs k Ringabdeckung d IR LEDs l Rohrdurchführung mit Blindstopfen e Dome-Basis m Löcher zur Befestigung der Dome-Basis (3x) f Befestigungslöcher (3x) für Dome-Basis n Befestigungslöcher für Oberflächenmontage (3x) g Joystick für OSD-Bedienung h Video-Nebenausgang...
-
Seite 8: Installation
All manuals and user guides at all-guides.com 5. Installation 5.1 Deckenaufbaumontage Decke oder Wand Schnellinstallationsanleitung . Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich. . Setzen Sie die Montagebasis an die vorgebohrten Befestigungslöcher und befestigen Sie sie mit den Montagebasis Befestigungsschrauben (7) durch die entsprechenden Montagelöcher (n) (4x). Montieren Sie das Kabelrohr, andernfalls bringen Sie den Blindstopfen () an. Montageschrauben (7) und Blindstopfen () der 3. Öffnen Sie die Kuppel, indem Sie die Befestigungs- schrauben der Ringabdeckung (j) (3x) lösen. Montagebasis für Oberflä- chenmontage VORSICHT Es muss sehr sorgfältig darauf geachtet werden, die Kuppel NICHT zu verkratzen und sie immer vor Verschmutzung und Staub zu schützen. -
Seite 9: Deckeneinbaumontage
All manuals and user guides at all-guides.com 5.2 Deckeneinbaumontage Schnellinstallationsanleitung Decke oder Wand . Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich. . Öffnen Sie die Kuppel, indem Sie die Montage- schrauben der Ringabdeckung (j) (3x) lösen. Dome-Basis VORSICHT Es muss sehr sorgfältig darauf geachtet werden, die Kuppel NICHT zu verkratzen und sie immer vor Verschmutzung und Staub zu schützen. 3. Setzen Sie die Dome-Basis an die Stelle mit den vor- Montageschrauben (7) gebohrten Löchern und befestigen Sie sie mit den... -
Seite 10: Einstellung Von Zoom Und Fokus
All manuals and user guides at all-guides.com 5.3 Einstellung von Zoom und Fokus • Die Kuppel abnehmen und die Kamera einschalten. • Zoom-Einstellung (a) mit dem Schraubendreher zur Fokuseinstellung vornehmen (4). • Fokuseinstellung (a) mit dem Schraubendreher zur Fokuseinstellung vornehmen (4). • Die Kuppel wieder aufsetzen und die Befestigungsschrauben des Abdeckungsrings mit dem Inbusschlüssel (3) festziehen (j) (x3). Tipps zur präzisen Einstellung des Objektivs im Außenbereich . Es wird empfohlen, einen ND-Filter (Neutral Density) vorn am Objektiv anzubringen. Dadurch öffnet sich die Objektivblende, was zu geringer Tiefenschärfe führt und eine präzise Fokuseinstellung ermöglicht. . Wenn kein ND-Filter verfügbar ist, das Verfahren sorgfältig befolgen. VORSICHT: Dieses Verfahren ist etwas kompliziert und erfordert, dass „DIE SCHRITTE GENAU BEFOLGT WERDEN”. -
Seite 11: Spannungsversorgungsanschlüsse
All manuals and user guides at all-guides.com Wenn die Neigung in die Nähe des Minimum-Limits eingestellt ist, prüfen und sicherstellen, dass KEINE IR- Reflexion auftritt. VKCD-13100F2810 VKCD-13100F2810IR 3. Neigungsgrenzwert (Horizontale Bildausrichtung) Die Neigung ist begrenzt auf +/-60° max. 5.5 Spannungsversorgungsanschlüsse Die Kamera kann entweder mit VDC oder 4VAC betrieben werden (doppelte Spannungsversorgung). Es ist unbedingt erforderlich, die 12VDC-Spannungsversorgung korrekt gepolt anzuschließen, andernfalls arbeiten die IR-LEDs nachts nicht (bei Kameratypen mit IR-LEDs). Primäre und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen zu vermeiden. -
Seite 12: Einschalten
All manuals and user guides at all-guides.com 6. Einschalten Wenn die Kamera korrekt eingeschaltet wird, beginnt sie mit der Initialisierung der internen Parameter und des Filter- Umschaltmechanismus. Die Filter-Umschalteinheit bringt den Filter bei jedem Einschalten und nach der Wiederher- stellung der Werkeinstellungen zweimal in den Strahlengang und wieder aus diesem heraus. 7. Menü SETUP (Einstellmenü) Mit den Tasten , bewegen Sie den Cursor, und mit den Tasten , ändern Sie die Einstellungen. Drücken Sie kurz die Taste , um eine Option auszuwählen oder ein Menü aufzurufen. Diese Taste steht für die MENÜ- oder EINGABE-Taste. Drücken Sie kurz die Taste . 7.1 MAIN Menu (Hauptmenü) Folgen Sie der nachstehenden Übersicht, um die Einstellparameter der Untermenüs aufzurufen. Hauptmenü Hauptmenü ... -
Seite 13: Pict Adjust
All manuals and user guides at all-guides.com 7.1.1 MAIN Menu-1 (Hauptmenü 1) MAIN Menu-1 Werk- Beschreibung (Hauptmenü 1) einstellung Einstellung der mit dem Shutter-Modus und AGC für AUTO- und MANUAL- SHUTTER / AGC AUTO Einstellungen zusammenhängende Parameter. Für Einzelheiten siehe 7.2 SHUTTER/AGC-Menü Auswahl des Objektivtyps, AUTO oder MANUAL. LENS (Objektiv) AUTO AUTO unterstützt nur DC-Objektive mit automatischer DC-Blendensteuerung. Für Einzelheiten siehe 7.3 LENS-Menü Einstellungsmöglichkeiten für DAY/NIGHT: AUTO, COLOR, BW, EXT und EXT. AUTO – Darf nur bei einer Kamera OHNE IR-LEDs ausgewählt werden. Die Kamera schaltet automatisch zwischen Tag- und Nachtmodus... - Seite 14 All manuals and user guides at all-guides.com 7.1.2 MAIN Menu-2 (Hauptmenü 2) MAIN Menu-2 Werk- Beschreibung (Hauptmenü 2) einstellung Einstellung der Parameter der Rauschunterdrückung für NR MODE und Y LEVEL, NR (Rauschun- – C LEVEL. terdrückung) Für Einzelheiten siehe 7.9 NR-Menü. MOTION DET Einstellung auf ON/OFF, um den Bewegungsdetektor zu aktivieren/deaktivieren. (Bewegungs- Für Hinweise zur Einstellung der Parameter siehe 7.10 MOTION DET-Menü. erkennung) PRIVACY Einstellung auf ON/OFF, um die Bereichsmasken zu aktivieren/deaktivieren. (Geschützte Für Hinweise zur Einstellung der Parameter siehe 7.11 PRIVACY-Menü Bereiche) (Bereichsmasken).
-
Seite 15: Shutter/Agc-Menü
All manuals and user guides at all-guides.com 7.2 SHUTTER/AGC-Menü Mit diesem Menü können SHUTTER, AUTO IRIS (Automatische Blendensteuerung) und AGC (Automatische Verstär- kungsregelung) eingestellt werden, um je nach Szene das bestmögliche Bild bei hoher und niedriger Helligkeit zu erhalten. Wenn beispielsweise das Auswaschen reduziert und der Dynamikbereich für helle Szenen erweitert werden soll, wird eine Verbesserung für Tageslichtbedingungen im Außenbereich durch SHUTTER + AUTO IRIS erreicht. Aber bei diesem Modus können unter bestimmten Beleuchtungsbedingungen wie Leuchtstoffröhren-Beleuchtung Farbwechsel oder wechselnde Helligkeiten auftreten. Der Flickerless (Flackerfrei) Modus reduziert das Flackern von NTSC-Kameras bei 50 Hz-Beleuchtung bzw. von PAL- Kameras bei 60 Hz-Beleuchtung, MAIN > SHUTTER/AGC > MANUAL > SHUTTER muss auf /00 (NTSC) bzw. /0 (PAL) und MAIN > SHUTTER/AGC > AUTO > MODE auf AUTO IRIS eingestellt werden. Für beste Empfindlichkeit sollte die normale Shutter-Geschwindigkeit bei Verwendung eines Objektivs mit automatischer Blendensteuerung auf /60 (NTSC) bzw. /50 (PAL) eingestellt werden. Dieses Menü ist kompliziert und sollte sorgfältig eingestellt werden, da die Shutter-Geschwindigkeit unter MAIN > SHUTTER/AGC > MANUAL > SHUTTER ebenfalls auf dieses Menü angewandt wird. Zum Aufrufen des Menüs SHUTTER/AGC die Taste auf MAIN Menu-1 > SHUTTER/AGC drücken. - Seite 16 All manuals and user guides at all-guides.com 7.2.1 SHUTTER/AGC > AUTO SETUP Menu (Automatische Einstellung) AUTO SETUP (Auto- Werk- Beschreibung mat. Einstellung) einstellung Zur Auswahl des Shutter-Modus aus den Möglichkeiten AUTO IRIS oder SHUT+AUTO IRIS, falls MAIN > LENS > AUTO eingestellt ist, aber er ist fest eingestellt auf SHUT, falls MAIN > LENS > MANUAL gewählt ist. AUTO IRIS: Der Helligkeitspegel wird nur durch die automatische Blenden- regelung eingestellt. Damit die automatische Blendenregelung korrekt funktioniert, muss der Betriebsmodus der automatischen Blendenregelung unter MAIN > LENS > AUTO > MODE auf AUTO eingestellt sein. In diesem Modus ist die Shutter-Geschwindigkeit auf die Einstellung unter MAIN > SHUTTER/AGC > MANUAL > SHUTTER festgelegt. Stellen Sie SHUTTER für die bestmögliche Empfindlichkeit auf /60 (NTSC) bzw. /50 (PAL) ein, außer wenn der Flickerless-Modus MODE eingestellt ist. AUTO IRIS (Modus) Zur Einstellung des Flickerless-Modus muss MAIN > SHUTTER/AGC >...
-
Seite 17: Manual Setup
All manuals and user guides at all-guides.com 7.2.2 SHUTTER/AGC > MANUAL SETUP Menu (Manuelle Einstellung) MANUAL SETUP Werk- Beschreibung (Manuelle einstellung Einstellung) SHUT + Kompensation des Videopegels durch die manuelle Shutter-Einstellung und AGC. MODE (Modus) Manuelle Shutter-Einstellung auf /60 (/50), /00 (/0), 1/60 /50,/500,/000, /000,/4000 oder /0000. SHUTTER (1/50) Die manuelle Shutter-Einstellung ist nur nützlich bei einer Szene, bei der die Helligkeit sich nicht ändert. Einstellung der AGC-Verstärkung in dB. Höhere Verstärkungen kompensieren heller, aber das Bildrauschen ist stärker. 6.00 Die manuelle AGC kann auf 6, , 8, 4, 30, 36, 4 oder 44,8 dB eingestellt werden. 7.3 LENS Menu (Objektiv) Zum Aufrufen des Menüs LENS drücken Sie die Taste unter MAIN menu-1 >... -
Seite 18: Day/Night Menu (Tag/Nacht)
All manuals and user guides at all-guides.com AUTO IRIS Werk- Beschreibung (Automatische einstellung Blende) Einstellung der Blenden-Ansteuergeschwindigkeit. SPEED (Ge- Je geringer der Wert, desto höher die Geschwindigkeit. schwindigkeit) Wenn die Geschwindigkeit zu langsam oder zu schnell ist, kann die Blenden- regelung instabil werden. 7.4 DAY/NIGHT Menu (Tag/Nacht) Zum Aufrufen des Menüs DAY/NIGHT drücken Sie die Taste unter MAIN menu-1 > DAY/NIGHT... WICHTIG !!! Die Umschaltung für DAY -> NIGHT und NIGHT -> DAY muss als letzter Schritt der Installation unter- sucht und überprüft werden. - Seite 19 All manuals and user guides at all-guides.com DAY/NIGHT Werk- Beschreibung (Tag/Nacht) einstellung Mit BURST wird festgelegt, ob das Color-Burst-Signal weiterhin ausgegeben oder unterdrückt wird, wenn die Kamera auf S/W umschaltet. Bei Einstellung ON enthält auch ein S/W-Videosignal das Color-Burst-Signal und ist damit kompatibel mit der Farbvideoausrüstung, hat dann aber die- BURST selbe Auflösung wie Farbvideos. Bei Einstellung OFF wird das Color-Burst-Signal beim S/W-Videosignal entfernt, was zu einer besseren Auflösung führt, aber manchmal tritt das Kompatibilitätsproblem mit den angeschlossenen Farbgeräten auf. Mit der Funktion IR OPTIMIZER kann die Übersättigung in Videos reduziert werden, die durch IR LEDs mit schmalem Abstrahlwinkel verursacht wird. IR OPTIMIZER OFF – Deaktiviert den IR OPTIMIZER ON – Aktiviert den IR OPTIMIZER Es sind zwei Betriebsarten des IR OPTIMIZERs verfügbar. AUTO – Die Reduktion der Übersättigung erfolgt automatisch an der Stelle des Subjekts. MODE AUTO CENTER – Bei der Reduktion der Übersättigung erhält der Zentralbereich Vorrang. Übersättigung im Seitenbereich könnte dabei unberücksichtigt bleiben. Bei Nutzung des IR OPTIMIZERs wird die Gesamthelligkeit eingestellt. Ein hoher Wert für LEVEL erhöht die Helligkeit, aber es könnte Übersättigung LEVEL auftreten.
-
Seite 20: Pict Adjust Menu (Bildeinstellung)
All manuals and user guides at all-guides.com 7.5 PICT ADJUST Menu (Bildeinstellung) Zum Aufrufen des Menüs PICT ADJUST drücken Sie die Taste unter MAIN menu-1 > PICT ADJUST. PICT ADJUST Werk- Beschreibung (Bildeinstellung) einstellung MIRROR In der Einstellung ON wird das Bild horizontal gespiegelt. (Spiegeln) Erhöht oder verringert die Bildhelligkeit Dies unterscheidet sich von der Helligkeitsregelung bei einem Objektiv mit DC- BRIGHTNESS Blendensteuerung, da einfach die digitale Verstärkung des Videosignals erhöht (Helligkeit) oder verringert wird. Erhöhen Sie diese Einstellung nicht zu sehr, da der Dynamikbereich heller Stellen verringert wird. CONTRAST Erhöht oder verringert den Bildkontrast (Kontrast) Erhöht oder verringert die Bildschärfe SHARPNESS Zu viel Schärfe kann das Bild rau machen und zu mehr Rauschen und Zeilen- (Bildschärfe) - Seite 21 All manuals and user guides at all-guides.com USER1 und USER2 sind feststehende Weißabgleich-Einstellungen, bei denen R-GAIN (Rotverstärkung) und B-GAIN (Blauverstärkung) vom Benutzer programmiert werden können, was nur bei unveränderlicher Beleuchtung nützlich ist. ANTI CR (Anti Color Rolling) kann Farbwechsel aufgrund von Leuchtstoffröhren-Beleuchtung verringern, wenn bei der Kamera die Shutter-Regelung verwendet wird, aber kein Objektiv mit Blendensteuerung angeschlossen ist. (nur NTSC-Version) MANUAL – Der Weißabgleich ist eine unveränderliche Weißabgleicheinstellung, die vom Benutzer mit der Blau- verstärkungs-Einstellung (B-GAIN) festgelegt wird (die Rotverstärkung wird automatisch wie die Blauverstärkung eingestellt), dies ist nur bei konstanter Beleuchtung nützlich. PUSH LOCK ist eine feststehende Weißabgleicheinstellung, bei der der Weißabgleich nur vorgenommen wird, solange die Taste auf MAIN > WHITE BAL > PUSH LOCK gedrückt wird, und die Weißabgleicheinstellung beim Loslassen der Taste wird dann als feststehende Einstellung übernommen. Zum Aufrufen des Menüs ATW (MANUAL) drücken Sie die Taste unter MAIN menu-1 > WHITE BAL > ATW (MANUAL). ATW (Automat. Werk- Beschreibung Weißabgleich) einstellung...
-
Seite 22: D-Wdr-Menü (Digitale Dynamische Verstärkungsregelung)
All manuals and user guides at all-guides.com MANUAL WB Werk- Beschreibung (Manueller einstellung Weißabgleich) Manuelle Einstellung des Weißabgleich-Pegels mittels LEVEL, womit die LEVEL (Pegel) Blauverstärkung (B-GAIN) festgelegt wird. 7.7 D-WDR-Menü (Digitale Dynamische Verstärkungsregelung) Die D-WDR-Funktion verbessert den Dynamikbereich und die Erkennbarkeit des Bildes durch Errechnung der opti- malen Gradationskompensation des Bildes in einem Feld. Dies wird durch zwei Arten der Bildverarbeitung erreicht: Helligkeitskompression und Kontrastverbesserung, sodass der Farbton in hellen und dunklen Bereichen verbessert werden kann. Zum Aufrufen des Menüs D-WDR drücken Sie die Taste unter MAIN menu-1 > D-WDR. D-WDR Werk- Beschreibung einstellung Komprimiert helle Bereiche und verbessert dunkle Bereiche, so dass das gesamte Bild sich dem mittleren Pegel annähern kann. LUMINANCE LOW kompensiert minimal und HIGH führt zu einer stärkeren Mittelwertannä- (Brillanz) herung des Bildes. -
Seite 23: Backlight Menu (Gegenlicht)
All manuals and user guides at all-guides.com 7.8 BACKLIGHT Menu (Gegenlicht) Zum Aufrufen des Menüs BACKLIGHT drücken Sie die Taste unter MAIN menu-1 > BACKLIGHT. Die Funktion Gegenlichtkompensation (BLC, Backlight Compensation) wird verwendet, um ein Bild im Vordergrund aufzuhellen, wenn ein hell beleuchteter Bereich, wie etwa Sonnenlicht im Hintergrund, vorliegt, um den Effekt der Silhouettenbildung zu begrenzen. BLC Ein BLC Aus Die Funktion Lichterkompensation (HLC, Highlight Compensation) wird verwendet, um helle Stellen, die die Kamera blenden könnten, zu schwärzen, und somit eine deutliche Abbildung von Objekten zu ermöglichen, wie etwa der Kennzeichen eines fahrenden Autos oder anderer Objekte, die durch die Scheinwerfer überblendet werden könnten. HLC Ein HLC Aus... -
Seite 24: Nr Menu (Rauschunterdrückung)
All manuals and user guides at all-guides.com 7.9 NR Menu (Rauschunterdrückung) Zum Aufrufen des Menüs NR drücken Sie die Taste unter MAIN menu-2 > NR. NR (Rausch- Werk- Beschreibung unterdrückung) einstellung NR MODE Zur Einstellung auf OFF, Y, C oder Y/C, mit denen die Rauschunterdrückung (NR Modus) durchgeführt wird. Einstellung der Rauschunterdrückungsstärke für das Helligkeitssignal. Y LEVEL Höhere Werte führen zu einer stärkeren Rauschunterdrückung und machen das (Y-Pegel) Bild weniger scharf. Aufgrund der Begrenzung der D-NR ist die Rauschunter- drückung möglicherweise nicht effizient genug. Einstellung der Rauschunterdrückungsstärke für das Farbwertsignal. C LEVEL Höhere Werte führen zu einer stärkeren Rauschunterdrückung und machen das (C-Pegel) Bild weniger scharf. Aufgrund der Begrenzung der D-NR ist die Rauschunter- drückung möglicherweise nicht effizient genug. -
Seite 25: Motion Det Menu (Bewegungserkennung)
All manuals and user guides at all-guides.com 7.10 MOTION DET Menu (Bewegungserkennung) Es sind bis zu 4 Bewegungsdetektorbereiche verfügbar, und für jeden Bereich können Größe und Position pro- grammiert werden. Die Bewegung wird mittels Blöcken angezeigt, wenn MAIN Menu- > MOTION DET und MOTION DET > BLOCK DISP auf ON gestellt sind. Zum Aufrufen des Menüs MOTION DET drücken Sie die Taste unter MAIN menu-2 > MOTION DET > ON. MOTION DET Werk- Beschreibung (Bewegungser- einstellung kennung) DETECT SENSE Zur Einstellung der Empfindlichkeit der Bewegungserkennung. (Detektor-Emp- Ein höherer Wert bedeutet mehr Empfindlichkeit. findlichkeit) BLOCK DISP Aktiviert oder deaktiviert die Blockanzeige für den Bereich, wenn Bewegung (Blockanzeige) erkannt wird. -
Seite 26: Privacy Menu (Geschützte Bereiche)
All manuals and user guides at all-guides.com 7.11 PRIVACY Menu (Geschützte Bereiche) Es sind bis zu 8 Bereichsmasken verfügbar, und für jeden Bereich können Größe und Position programmiert werden. Die Zahl der Bereichsmasken ist auf vier begrenzt, wenn MOTION DET > MONITOR AREA auf ON gestellt ist. Die Bereichsmasken werden mit der unter PRIVACY > COLOR ausgewählten Farbe maskiert. Zum Aufrufen des Menüs PRIVACY drücken Sie die Taste unter MAIN menu-2 > PRIVACY > ON. PRIVACY Werk- Beschreibung (Geschützte einstellung Bereiche) Zur Auswahl von einem der Bereiche AREA bis AREA8, der eingestellt werden soll. TOP (BOTTOM) (Oben/unten): Die obere (untere) Kante des unter AREA SEL AREA SEL (Be- ausgewählten Fensters wird mit der Taste nach oben und mit der Taste reichauswahl) nach unten bewegt. LEFT (RIGHT) (Links/rechts): Die linke (rechte) Kante des unter AREA SEL ausgewählten Fensters wird mit der Taste nach links und mit der Taste nach rechts bewegt. -
Seite 27: Camera Reset (Kamera Zurücksetzen)
All manuals and user guides at all-guides.com 7.13 CAMERA ID Menu (Kamera-Nr.) Es können für die Kamera-ID bis zu 40 Zeichen verwendet werden. Zum Aufrufen des Menüs CAMERA ID drücken Sie die Taste unter MAIN menu-2 > CAMERA ID. Eingabezeile für CAMERA ID Befehlszeile Verwenden Sie die Tasten , , , , um einen Block-Cursor in der Zeichentabelle zu bewegen, und drücken Sie die Taste , um das ausgewählte Zeichen zu übernehmen. Um die Zeicheneingabeposition auf der CAMERA ID-Eingabezeile zu verschieben, bewegen Sie den Cursor auf der Befehlszeile auf <– bzw. –> und drücken die Taste . Zum Löschen der CAMERA ID-Eingabezeile bewegen Sie den Cursor auf der Befehlszeile auf CLR und drücken die Taste . Um die Position des Kameratitels auf den angezeigten Videos festzulegen, bewegen Sie den Cursor auf der Befehls- zeile auf POS und drücken die Taste , dann verschwindet das Menü und die Kamera-ID wird auf dem Video angezeigt. Verschieben Sie die Kamera-ID mit den Tasten , , , , und drücken Sie die Taste , um die Position festzu- legen. -
Seite 28: Technische Daten
All manuals and user guides at all-guides.com 8. Technische Daten VKCD-13100F2810 VKCD-13100F2810IR Art.-Nr. 201284 203667 Serie eneo Callisto System Tag/Nacht Videonorm CCIR/PAL Chipgröße /3” Aufnahmesensor CCD, Sony Effio E (960H) Enhanced Aktive Bildelemente 976(H) x 58(V) Pixel Horizontale Auflösung 700 TVL Signal-/Rauschabstand 5dB Lichtempfindlichkeit (bei 50% Videosignal) 0,5Lux (Farbe); 0,03Lux (SW) bei F, Automatische Verstärkungsregelung (AGC) Automatisch (manuell übersteuerbar) -
Seite 29: Maßzeichnungen
All manuals and user guides at all-guides.com VKCD-13100F2810 VKCD-13100F2810IR Art.-Nr. 201284 203667 Externe Einstellungen Menüsteuerung Videoausgänge Composite (FBAS) Alarmeingänge nein Alarmausgänge nein e-PTZ Unterstützung nein Drehbereich 65° Vertikaler Neigebereich 65° (5° ~ 90° (gerechnet von der Horizontalen) Beleuchtung nein infrarot, 30x IR-LEDs 850nm, 60° Beleuchtungsreichweite – ca. 40m Externe Anschlüsse Spannungseingang, Video (BNC) Steuer-Schnittstellen nein Gehäuse... -
Seite 30: Safety Instructions
All manuals and user guides at all-guides.com 1. Safety Instructions • Read these safety instructions and the operation manual first before you install and commission the camera. • Keep the manual in a safe place for later reference. • P rotect your camera from contamination with water and humidity to prevent it from permanent damage. Never switch the camera on when it gets wet. Have it checked at an authorized service center in this case. • Never operate the camera outside of the specifications as this may prevent the camera functioning. • Do not operate the cameras beyond their specified temperature, humidity or power ratings. Operate the camera only at a temperature range of -0°C to +50°C and at a humidity of max. 90%. • To disconnect the power cord of the unit, pull it out by the plug. Never pull the cord itself. • P ay attention when laying the connection cable and observe that the cable is not subject to heavy loads, kinks, or damage and no moisture can get in. • The warranty becomes void if repairs are undertaken by unauthorized persons. Do not open the camera housing. • Never point the camera towards the sun with the aperture open. This can destroy the sensor. • Installation, maintenance and repair have to be carried out only by authorized service centers. Before opening the cover disconnect the unit from mains input. • The fitter is responsible for the system of protection being followed in accordance with the technical data, e.g. by sealing of the cable outlet with silicone. -
Seite 31: General Description
All manuals and user guides at all-guides.com 2. General Description VKCD-300F80(IR) Camera which realizes 700TVL resolution and a crisp colour reproduction with Sony 960H Ex-view CCD and Effio-E Enhanced image signal processor. With Effio-E Enhanced digital imaging system, • Delivers the crystal clear images providing 700TVL resolution in conjunction with Sony 960H Ex-view CCD. • Colour signal processing provides the optimum balance between the luminance and chroma signals for high colour reproducibility even for the detail scene which contains very high spatial frequency. • Provides D-WDR by Adaptive Tone Reproduction • Incorporates D noise reduction signal processing With ICR mechanism, • Enhances its sensitivity about 0x at night time • Can accept the infrared light With 24VAC/12VDC dual power design, • Offers the flexibility of installation • Ensures the reliability 2.1 Main Features • /3”Sony Effio-E 960H Enhanced CCD... -
Seite 32: Supplied Items
3. Supplied Items • Day/night Dome colour camera • Installation and Operating Instructions • Blind cover • Pipe spacer • L-shape hex wrench 3 • Focus adjust driver 4 • 3x Wrench bolt for surface mount 5 • 4x Anchors 6 • 4x Mount screws 7 • BM screw 8 • Sub-out cable 9 4. Part Names Dome base VKCD-13100F2810 VKCD-13100F2810IR... - Seite 33 All manuals and user guides at all-guides.com Dome base Bubble Mount base a Zoom & Focus h Video Sub-output b Lens hood i Clear bubble c Light sensor for IR LEDs j Ring cover fixing screws (x3) d IR LEDs k Ring cover e Dome base l Pipe hole with blind cover m Dome base fixing screw taps (x3) f Mount holes (x3) for dome base n Surface mount holes (x3) g OSD control joy stick...
-
Seite 34: Installation
All manuals and user guides at all-guides.com 5. Installation 5.1 Surface Mount Quick installation guide Ceiling or wall . Locate the mounting template at the installation position and drill the ceiling or wall if needed. . Place mount base on pre-drilled position and fix it through mount base mount holes (n) (4x) by using Mount base mount screws (7). Assemble the cable pipe, otherwise tighten blind cover (). 3. Open bubble by loosening ring cover fixing screws (j) (3x). Mount screws (7) and blind cover () for CAUTION mount base Extreme care should be taken NOT to scratch the dome surfaces and to protect it from dirt or dust at any time. -
Seite 35: Flush Mount
All manuals and user guides at all-guides.com 5.2 Flush Mount Quick installation guide Ceiling or wall . Locate the mounting template at the installation position and drill the ceiling or wall if needed. . Open bubble by loosening ring cover fixing screws (j) (3x). Dome base CAUTION Extreme care should be taken NOT to scratch the dome surfaces and to protect it from dirt or dust at any time. -
Seite 36: Limit Of Pan And Tilt
9) Exit SETUP menu. 5.4 Limit of Pan and Tilt 1. Pan limit Pan is limited to ±65°. Do NOT force to rotate the gimbal over the limit to prevent from the internal damage. 2. Tilt limit Tilt is limited to 5° min ~ 90° max. with reference to the ceiling when the inclination of camera module is 0°, that is, the image is aligned horizontally. CAUTION: Tilt may NOT reach 25° min. if some IR light reflects to the lens when the inclination is NOT 0°. When Tilt is set to near the minimum limit, examine and verify that NO IR refection occurs. VKCD-13100F2810... -
Seite 37: Power Supply Connections
All manuals and user guides at all-guides.com VKCD-13100F2810IR 3. Inclination limit (Horizontal image alignment) Inclination limited to +/-60° max. 5.5 Power Supply Connections Camera can work with either VDC or 4VAC, dual voltage power. It is strongly required the polarity-matched connection for 12VDC supply, otherwise IR LEDs will not operate at night, in the case of IR LEDs type. Primary and secondary grounds are completely isolated to avoid the possible ground-loop problems. -
Seite 38: Setup Menu
All manuals and user guides at all-guides.com 7. SETUP Menu Use , buttons to move cursor , buttons to change the settings and press button shortly to select or enter. button stands for MENU or ENTER button. Press button shortly. 7.1 MAIN Menu Follow below chart for submenu setting. Main Menu Main Menu ... - Seite 39 All manuals and user guides at all-guides.com 7.1.1 MAIN Menu-1 MAIN Menu-1 Default Descriptions Sets the parameters related to the shutter mode and AGC for AUTO and MANUAL SHUTTER / AGC AUTO settings. See the details 7.2 SHUTTER/AGC menu. Selects the lens type, AUTO or MANUAL. AUTO supports DC auto-iris lens only. LENS AUTO See 7.3 LENS menu for details. Can set DAY/NIGHT to AUTO, COLOR, BW, EXT and EXT. AUTO – Must be used only for a camera with NO IR LEDs. Camera switches DAY from/to NIGHT automatically along with the EXT1...
-
Seite 40: Shutter/Agc Menu
All manuals and user guides at all-guides.com 7.1.2 MAIN Menu-2 MAIN Menu 2 Default Descriptions Sets the noise reduction parameters for NR MODE and Y LEVEL, C LEVEL. – See 7.9 NR menu for details. Sets ON/OFF for enabling/disabling MOTION DET. MOTION DET See 7.10 MOTION DET menu for the parameter settings. Sets ON/OFF for enabling/disabling PRIVACY. PRIVACY See 7.11 PRIVACY menu for the parameter settings. LANGUAGE ENGLISH Selects the language out of 7 languages. Sets ON/OFF for enabling/disabling of ID display. Factory default ID is Software version of camera. CAMERA ID User programmed camera ID will be lost and restored with Factory default ID by CAMERA RESET. See 7.13 ID menu for editing ID. -
Seite 41: Auto Setup
All manuals and user guides at all-guides.com 7.2.1 SHUTTER/AGC > AUTO SETUP Menu AUTO SETUP Default Descriptions Selects the shutter mode from AUTO IRIS or SHUT+AUTO IRIS when MAIN > LENS > AUTO but it is fixed to SHUT if MAIN > LENS > MANUAL. AUTO IRIS: Light level is controlled by an auto iris lens only. For proper auto iris operation, the auto iris operation mode in MAIN > LENS > AUTO > MODE must be set to AUTO. The shutter speed is fixed to the setting at MAIN > SHUTTER/AGC > MANUAL > SHUTTER in this mode. Set SHUTTER to /60 (NTSC) or /50 (PAL) for the best sensitivity unless it is Flickerless mode. MODE AUTO IRIS To set Flickerless mode, MAIN > SHUTTER/AGC > MANUAL > SHUTTER must be set to /00 (NTSC), /0 (PAL) and MAIN > SHUTTER/AGC > AUTO > MODE to AUTO IRIS. SHUT+AUTO IRIS: Light level is controlled by the combination of an auto iris lens and a shutter control to improve the highlight from wash-out and extend the dynamic range. Shutter speed can vary between /60 (/50) ~ /0,000sec. This mode can enhances the overall video quality of daylight outdoor but may show more smear for very bright spot light or colour rolling or video level hunting under a certain lighting condition such as fluorescent lights. -
Seite 42: Lens Menu
All manuals and user guides at all-guides.com 7.2.2 SHUTTER/AGC > MANUAL SETUP Menu MANUAL SETUP Default Descriptions SHUT + Compensates the video level by the manual shutter control and AGC. MODE Sets the manual shutter to /60 (/50), /00 (/0), /50,/500,/000, 1/60 SHUTTER /000,/4000 or /0000. (1/50) Manual shutter is only useful for the scene which luminance is unchanged. Sets AGC gain in dB. Higher gain compensates brighter but noise increases. 6.00 Manual AGC can be set to 6, ,8, 4, 30, 36, 4 or 44.8dB. 7.3 LENS Menu To enter LENS menu, press button at MAIN menu-1 > LENS > AUTO. AUTO IRIS Default Descriptions... -
Seite 43: Day/Night Menu
All manuals and user guides at all-guides.com 7.4 DAY/NIGHT Menu To enter DAY/NIGHT menu, press button at MAIN menu-1 > DAY/NIGHT. IMPORTANT ACTIVITY !!! DAY –> NIGHT and NIGHT –> DAY operations must be examined and verified at the final installation. Block the lens for a few seconds for NIGHT mode and release and let it return to DAY mode. If camera stays at NIGHT mode more than 10sec, decrease NIGHT –>... -
Seite 44: Pict Adjust Menu
All manuals and user guides at all-guides.com 7.5 PICT ADJUST Menu To enter PICT ADJUST menu, press button at MAIN menu-1 > PICT ADJUST. PICT ADJUST Default Descriptions MIRROR Picture will be flipped horizontally if it turns ON. Increases or decreases the brightness of the picture. This is different from that of DC iris lens and simply increases or decreases the BRIGHTNESS digital gain of video. Do not increase this too much, the dynamic range for the highlight area will decrease. CONTRAST Increases or decreases the contrast of the picture. Increases or decreases the sharpness of the picture. SHARPNESS Too much sharpness can make image harsh and show more noise as well as line flicker at the edge of object in the picture. Adjusts hue for NTSC version only GAIN Increases or decreases the colour gain of the picture... -
Seite 45: White Bal Menu
All manuals and user guides at all-guides.com 7.6 WHITE BAL Menu White balance can be set to ATW, PUSH, USER, USER, ANTI CR, MANUAL or PUSH LOCK. ATW (Auto Tracking White balance) and PUSH (Full pull-in) is continuously monitoring/analyzing the colour temperature of the incoming light and correcting the white balance. ATW limits the colour temperature range at about ,500K~8,500K to reduce the excessive compensation for the big object which has a single colour. PUSH has no limits between about ,800K~0,500K but it may over-compensate the white balance for the big object which has a single colour. In a certain case under ,500K such as halogen light, ATW may stop and if so, PUSH mode is recommended. USER1 and USER2 are a fixed white balance which is user-programmable by R-GAIN and B-GAIN and useful only for the steady light. ANTI CR (Anti Color Rolling) can reduce colour rolling under the fluorescent light when the camera operates in shutter control without an auto iris lens. (NTSC version only) MANUAL white balance is a kind of fixed white balance which is user-programmable by B-GAIN (R-GAIN will be automatically adjusted in accordance with B-GAIN) and useful only for the steady light. PUSH LOCK is a fixed white balance which the white balance is compensated only while button is pressed at MAIN > WHITE BAL > PUSH LOCK and finishes the white balance when button is released. To enter ATW (MANUAL) menu, press button at MAIN menu-1 >... -
Seite 46: D-Wdr (Digital Wide Dynamic Range) Menu
All manuals and user guides at all-guides.com MANUAL WB Default Descriptions LEVEL Adjusts the manual white balance by LEVEL, where is B-GAIN. 7.7 D-WDR (Digital Wide Dynamic Range) Menu D-WDR feature improves the dynamic range and the visibility of the image by providing the optimal gradation compensation of the image in one field. This is achieved by two ways of image processing, luminance compression and contrast enhancement, so that the tone can be enhanced at highlight and dark area. To enter D-WDR menu, press button at MAIN menu-1 > D-WDR. D-WDR Default Descriptions Compresses the highlight area and enhances the dark area so that the entire image can converge toward the medium level. LUMINANCE LOW will compensate minimally and HIGH will be averaging the image more. With setting HIGH, the image may look less contrastive and noise may increase in the dark area. Adjusts the strength of the image contrast. CONTRAST If set to too high, the dark area may loss detail and the high luminance area may saturate. -
Seite 47: Backlight Menu
All manuals and user guides at all-guides.com 7.8 BACKLIGHT Menu To enter BACKLIGHT menu, press button at MAIN menu-1 > BACKLIGHT. The Backlight Compensation – BLC – function is used to brighten an image in the foreground with a highly lit area behind it such as sunlight, limiting the affect of silhouetting. BLC OFF BLC ON The highlight Compensation – HLC – function is used to black out highlighted areas that may blind the camera, in order to enable a clear visual image of objects, such as the license plates of an oncoming vehicle or other objects that may be obstructed by headlamps. HLC OFF HLC ON... -
Seite 48: Nr Menu
All manuals and user guides at all-guides.com 7.9 NR Menu To enter NR menu, press button at MAIN menu-2 > NR. Default Descriptions NR MODE Selects OFF, Y, C or Y/C which noise reduction is performed with. Indicates the noise reduction strength for the luminance signal. Higher value performs the stronger noise reduction and makes the image less Y LEVEL sharper. Due to the limitation of D NR, noise reduction may not be effective enough. Indicates the noise reduction strength for the chrominance signal. Higher value performs the stronger noise reduction and makes the image less C LEVEL sharper. Due to the limitation of D NR, noise reduction may not be effective enough. -
Seite 49: Motion Det Menu
All manuals and user guides at all-guides.com 7.10 MOTION DET Menu Up to 4 motion detection areas are available and each area is programmable in size and location. The motion is displayed by means of blocks when MAIN menu- > MOTION DET and MOTION DET > BLOCK DISP are To enter MOTION DET menu, press button at MAIN menu-2 > MOTION DET > ON. MOTION DET Default Descriptions DETECT SENSE Adjusts the sensitivity for detecting motion. Higher value is more sensitive. BLOCK DISP Enables or disables displaying blocks for the area which the motion is detected. MONITOR AREA Displays four motion windows as programmed in sizes and positions. AREA SEL Selects one of AREA~AREA4 to be adjusted. TOP (BOTTOM): button moves up and button moves down the top (bottom) border of the selected window at AREA SEL. -
Seite 50: Privacy Menu
All manuals and user guides at all-guides.com 7.11 PRIVACY Menu Up to 8 privacy areas are available and each area is programmable in size and location. The number of privacy areas is limited to four when MOTION DET > MONITOR AREA is ON. The privacy areas are masked with the colour selected by PRIVACY > COLOR. To enter PRIVACY menu, press button at MAIN menu-2 > PRIVACY > ON. PRIVACY Default Descriptions Selects one of AREA~AREA8 to be adjusted. TOP (BOTTOM): button moves up and button moves down the top (bottom) AREA SEL border of the selected window at AREA SEL. LEFT (RIGHT): button moves left and button moves right the left (right) border of the selected window at AREA SEL COLOR Sets one of 8 colours for the selected mask window at AREA SEL. Transparency rate for the mask can be adjusted. 0.00 - Mask is fully transparent and not visible. TRANSP 1.00 0.50 - Mask is 50% transparent. -
Seite 51: Camera Id Menu
All manuals and user guides at all-guides.com 7.13 CAMERA ID Menu Up to 40 characters can be input for camera ID. To enter CAMERA ID menu, press button at MAIN menu-2 > CAMERA ID. CAMERA ID input line COMMAND LINE Use , , , buttons to move a block cursor in character table and press button to input the selected character. To move the character input position on CAMERA ID input line, move a cursor to <– –> on COMMAND LINE and press button on <– or –> . To clear CAMERA ID input line, move a cursor to CLR on COMMAND LINE and press button. To set the location of CAM TITLE to be displayed on the monitor, move a cursor to POS and press button and then menu disappears and CAMERA ID will be displayed on the monitor. Move CAMERA ID by using , , , buttons and press button to fix. Menu will appear again. -
Seite 52: Specifications
All manuals and user guides at all-guides.com 8. Specifications VKCD-13100F2810 VKCD-13100F2810IR Type Art. No. 201284 203667 Series eneo Callisto System day&night Video standard CCIR/PAL Sensor size /3” Imager CCD, Sony Effio E (960H) Enhanced Active picture elements 976(H) x 58(V) pixels Horizontal resolution 700 TVL Signal-to-noise ratio 5dB Sensitivity (at 50% video signal) 0.5Lux (coulor), 0.03Lux (B&W) at F. (measured) - Seite 53 All manuals and user guides at all-guides.com VKCD-13100F2810 VKCD-13100F2810IR Type Art. No. 201284 203667 Horizontal angle of view 8.° - 7° MOD (Minimum object distance) 0.5m Aperture range (F) F. External adjustments menu Video outputs composite (CVBS) Alarm inputs Alarm outputs e-PTZ support Rotation range 65°...
-
Seite 54: Maßzeichnungen
All manuals and user guides at all-guides.com 9. Maßzeichnungen / Dimensional Drawings Maße/Dimensions: mm... - Seite 55 All manuals and user guides at all-guides.com...
- Seite 56 All manuals and user guides at all-guides.com eneo ist eine eingetragene Marke der Videor E. Hartig GmbH ® Vertrieb ausschließlich über den Fachhandel. eneo is a registered trademark of Videor E. Hartig GmbH ® Exclusive distribution through specialised trade channels only. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 633 Rödermark/Germany Technische Änderungen vorbehalten Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-00 Technical changes reserved www.videor.com www.eneo-security.com © Copyright by Videor E. Hartig GmbH /03...
