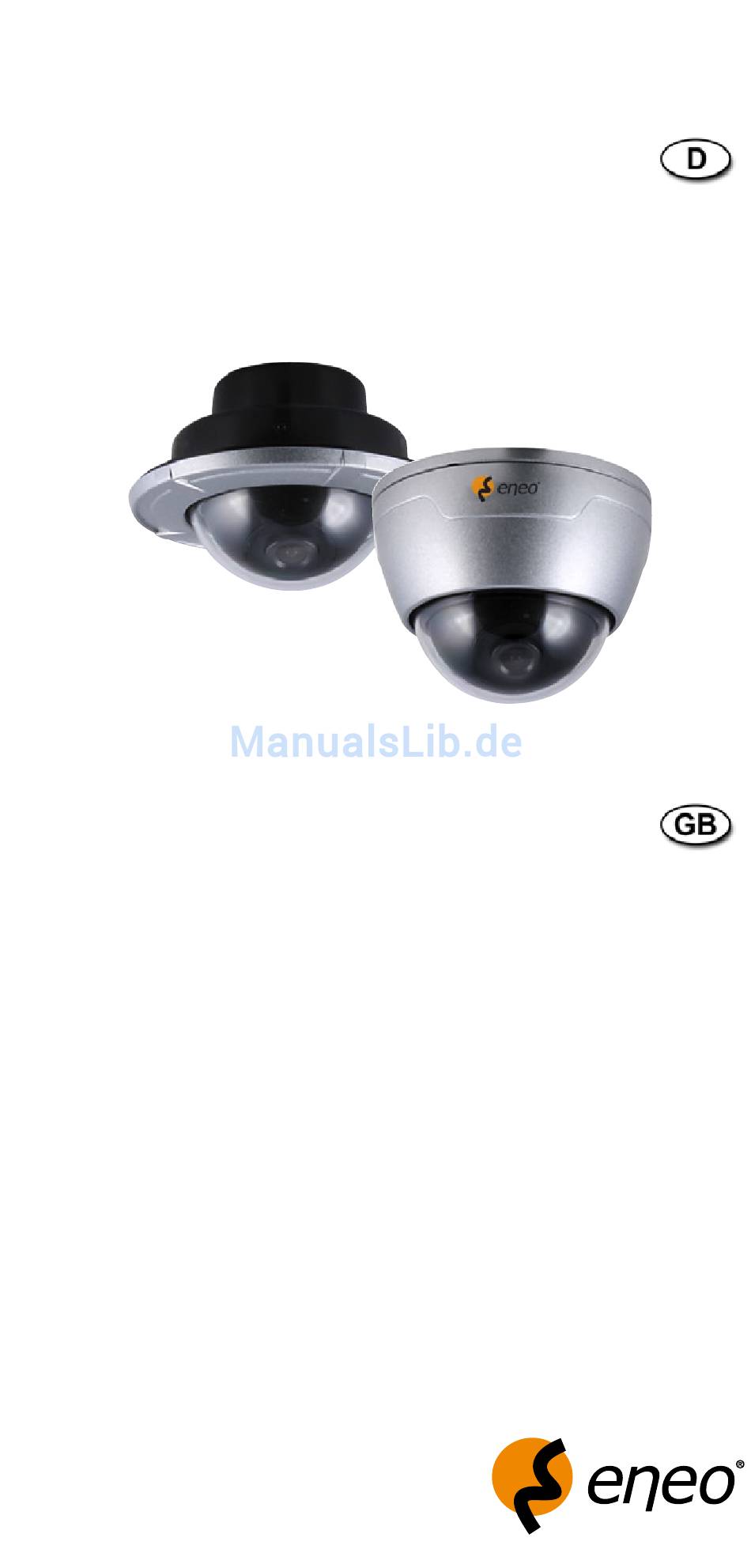

- Seite 1 Montage und Betriebsanleitung Farb-Domekamera VKCD-1327ASFM, VKCD-1327ASSM Installation and Operating Instructions Colour Dome Camera VKCD-1327ASFM, VKCD-1327ASSM...
-
Seite 2: Inhaltsverzeichnis
General Descriptions ................ . Supplied Items ................ Installation of Camera................3 3. Power and Video Connection ............3 3. Surface Mount ................4 3.3 Flush Mount ................5 Troubleshooting ................... 6 Specifications ..................7 Dimensional Drawings ................. 9 Betriebsanleitung www.videor.com Installation and Operating Instructions ⇒ www.eneo-security.com Mode d’emploi Instrukcja instalacji i obsługi... -
Seite 3: Sicherheitshinweise / Wartung
1. Sicherheitshinweise / Wartung • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben. • Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören. • Die Kamera nur in einem Temperaturbereich von -0°C bis +50°C und einer Luftfeuchtigkeit bis max. 90% betreiben. • Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel. • Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann. • Versuchen Sie nicht, das Kameramodul aus dem Dome auszubauen. • Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantieanspruch. • Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors). • Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachper- sonal ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich. • Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten. -
Seite 4: Allgemeine Beschreibung

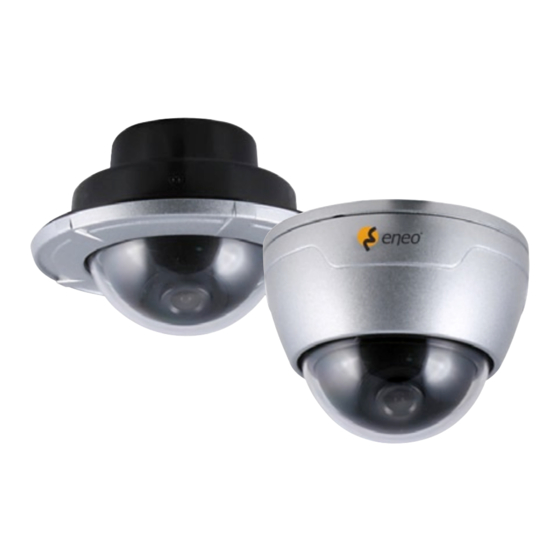

2. Allgemeine Beschreibung Die Kameras VKCD-37ASFM und VKCD-37ASSM sind vandalismus- geschützte Miniatur-Domekameras mit einem Sony Super HAD II Interline Transfer CCD-Bildsensor. • Für Decken- und Wandeinbau (VKCD-1327ASFM, Art.-Nr. 202499) Für Decken- und Wandaufbau (VKCD-1327ASSM, Art.-Nr. 202434) • Vandalismusgeschützte Ausführung • /3” Farb-Platinenkamera mit Super HAD CCD • Objektiv F,0/3,6mm • Horizontale Auflösung: 600 TV-Linien • Automatische Shutterregelung • Digitale Signalverarbeitung (DSP) • Automatischer Weißabgleich (ATW) • Silberfarbenes Aluminium-Druckgussgehäuse • Klare PC-Kuppel, 57mm • Einfache Montage im Innen- und Außenbereich (IP66) 2.1 Lieferumfang Farb-Domekamera Schraubensatz Montage- und Betriebsanleitung... -
Seite 5: Installation Der Kamera
3. Installation der Kamera Kamerahalterung Haltering Gehäusebasis Gehäusering Fixierschraube Dome Dieser Pfeil zeigt die Vertikal- orientierung des Kamerabilds an. 3.1 Anschluss – Spannungsversorgung und Videosignal Gelb: Videoausgang Videoausgang Power (+) Rot: Spannungsversorgungseingang... -
Seite 6: Aufbau-Montage
3.2 Aufbau-Montage 1. Gehäusebasis mit den mitgelieferten Schrauben an der gewünschten Stelle befestigen. 2. Gewünschte Szene durch Drehen und Bewegen der Kameraeinheit ein- stellen. 3. Dome auf die Gehäusebasis setzen und mit der Hand im Uhrzeigersinn drehen. 4. Dome mit der Fixierschraube blockieren. -
Seite 7: Einbau-Montage
3.3 Einbau-Montage 1. Montageschablone an der gewünschten Stelle an der Decke anbringen und dort einen Durchbruch herstellen. 2. Gehäusebasis in den Durchbruch setzen und mit den mitgelieferten Schrauben befestigen. 3. Gewünschte Szene durch Drehen und Bewegen der Kameraeinheit ein- stellen. 4. Dome auf die Gehäusebasis setzen und mit der Hand im Uhrzeigersinn drehen. -
Seite 8: Fehlersuche
4. Fehlersuche Wenn Sie Schwierigkeiten mit dem Betrieb Ihrer Kamera haben, schauen Sie bitte in der folgenden Tabelle nach. Wenn diese Richtlinien Ihnen nicht ermöglichen, das Problem zu lösen, wenden Sie sich an einen zugelassenen Techniker. Störung Abhilfemaßnahmen Kein Videobild • Spannungsversorgung von Kamera und Monitor auf dem Monitor prüfen. • Polarität der Spannungsversorgung prüfen. • Videokabelverbindung prüfen. Farbwechsel • Dies kommt vor, wenn die Kamera zu hellem und zu dunklem Licht ausgesetzt ist. • Dies ist kein Kamerafehler. Ändern Sie bitte die Kameraposition. Das Bild auf dem • Prüfen Sie, ob das Objektiv verschmutzt ist. Bildschirm ist zu Bei Verschmutzung das Objektiv mit einem blass. weichen, sauberen Tuch reinigen. • Das Bild ist nachts blasser als am Tag. Wenn der Fokus nicht stimmt, stellen Sie ihn tagsüber ein. Dicke, schwarze • Leistung der Spannungsversorgung prüfen. Balken rollen über Bei einem Ausgangsstrom von weniger als 300mA den Bildschirm, zu bitte ein leistungsfähigeres Netzweil verwenden. -
Seite 9: Technische Daten
5. Technische Daten VKCD-1327ASFM VKCD-1327ASSM Art.-Nr. 202499 202434 System Tag/Nacht Videonorm Chipgröße /3“ Aufnahmesensor CCD, Sony Super HAD II Interline Transfer Aktive Bildelemente 795(H) x 596(V) Pixel Horizontale Auflösung 600 TVL Synchronisation intern Signal-/Rauschabstand -50 dB Gamma-Korrektur ca. 0,45 Lichtempfindlichkeit 0, Lux (Farbe); 0,05Lux (SW) bei F, (bei 50% Videosignal) (gemessen) Automatische Verstär- Vorhanden kungsregelung (AGC) Low Speed Shutter... -
Seite 10: Maßzeichnungen
VKCD-1327ASFM VKCD-1327ASSM Art.-Nr. 202499 202434 Beleuchtung nein Steuer-Schnittstellen nein Gehäuse Außen Gehäusematerial Aluminium Kuppel 57mm (,5”), PC Kunststoff Farbe (Kuppel) klar Farbe (Gehäuse) silbergrau Heizung nein Montageart Deckeneinbau Deckenmontage, Wandmontage Betriebsspannung VDC, 0~4VDC, VDC ±0,5V empfohlen Leistungsaufnahme ,0W max. Temperaturbereich -0°C ~ +50°C (Betrieb) Schutzart IP66 Vandalismusgeschützt Abmessungen siehe Maßzeichnungen Gewicht... -
