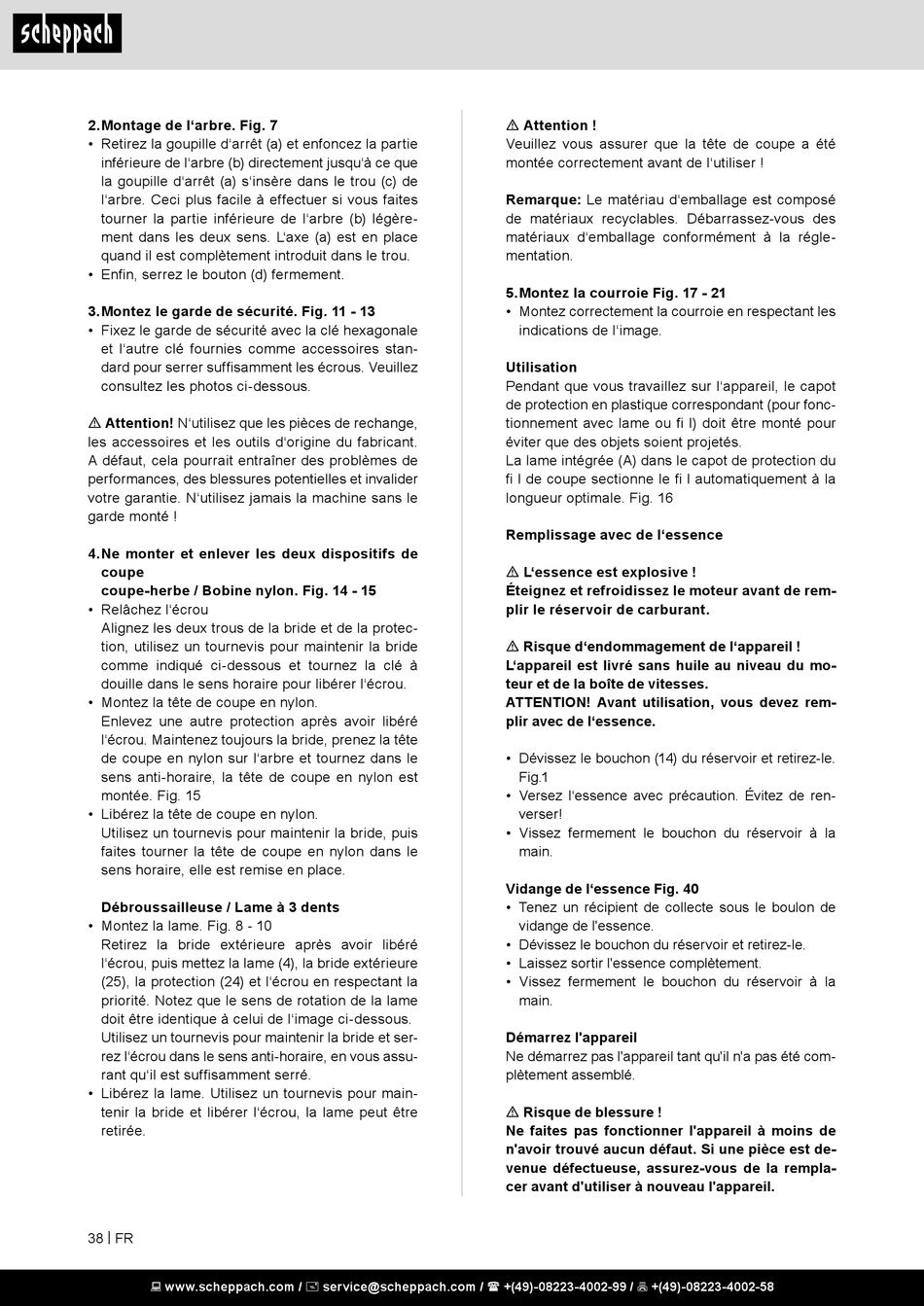

2. Montage de l'arbre. Fig. 7
• Retirez la goupille d'arrêt (a) et enfoncez la partie
inférieure de l'arbre (b) directement jusqu'à ce que
la goupille d'arrêt (a) s'insère dans le trou (c) de
l'arbre. Ceci plus facile à effectuer si vous faites
tourner la partie inférieure de l'arbre (b) légère-
ment dans les deux sens. L'axe (a) est en place
quand il est complètement introduit dans le trou.
• Enfin, serrez le bouton (d) fermement.
3. Montez le garde de sécurité. Fig. 11 - 13
• Fixez le garde de sécurité avec la clé hexagonale
et l'autre clé fournies comme accessoires stan-
dard pour serrer suffisamment les écrous. Veuillez
consultez les photos cidessous.
m Attention! N'utilisez que les pièces de rechange,
les accessoires et les outils d'origine du fabricant.
A défaut, cela pourrait entraîner des problèmes de
performances, des blessures potentielles et invalider
votre garantie. N'utilisez jamais la machine sans le
garde monté !
4. Ne monter et enlever les deux dispositifs de
coupe
coupe-herbe / Bobine nylon. Fig. 14 - 15
• Relâchez l'écrou
Alignez les deux trous de la bride et de la protec-
tion, utilisez un tournevis pour maintenir la bride
comme indiqué cidessous et tournez la clé à
douille dans le sens horaire pour libérer l'écrou.
• Montez la tête de coupe en nylon.
Enlevez une autre protection après avoir libéré
l'écrou. Maintenez toujours la bride, prenez la tête
de coupe en nylon sur l'arbre et tournez dans le
sens antihoraire, la tête de coupe en nylon est
montée. Fig. 15
• Libérez la tête de coupe en nylon.
Utilisez un tournevis pour maintenir la bride, puis
faites tourner la tête de coupe en nylon dans le
sens horaire, elle est remise en place.
Débroussailleuse / Lame à 3 dents
• Montez la lame. Fig. 8 10
Retirez la bride extérieure après avoir libéré
l'écrou, puis mettez la lame (4), la bride extérieure
(25), la protection (24) et l'écrou en respectant la
priorité. Notez que le sens de rotation de la lame
doit être identique à celui de l'image cidessous.
Utilisez un tournevis pour maintenir la bride et ser-
rez l'écrou dans le sens antihoraire, en vous assu-
rant qu'il est suffisamment serré.
• Libérez la lame. Utilisez un tournevis pour main-
tenir la bride et libérer l'écrou, la lame peut être
retirée.
38 | FR
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
m Attention !
Veuillez vous assurer que la tête de coupe a été
montée correctement avant de l'utiliser !
Remarque: Le matériau d'emballage est composé
de matériaux recyclables. Débarrassezvous des
matériaux d'emballage conformément à la régle-
mentation.
5. Montez la courroie Fig. 17 - 21
• Montez correctement la courroie en respectant les
indications de l'image.
Utilisation
Pendant que vous travaillez sur l'appareil, le capot
de protection en plastique correspondant (pour fonc-
tionnement avec lame ou fi l) doit être monté pour
éviter que des objets soient projetés.
La lame intégrée (A) dans le capot de protection du
fi l de coupe sectionne le fi l automatiquement à la
longueur optimale. Fig. 16
Remplissage avec de l'essence
m L'essence est explosive !
Éteignez et refroidissez le moteur avant de rem-
plir le réservoir de carburant.
m Risque d'endommagement de l'appareil !
L'appareil est livré sans huile au niveau du mo-
teur et de la boîte de vitesses.
ATTENTION! Avant utilisation, vous devez rem-
plir avec de l'essence.
• Dévissez le bouchon (14) du réservoir et retirezle.
Fig.1
• Versez l'essence avec précaution. Évitez de ren-
verser!
• Vissez fermement le bouchon du réservoir à la
main.
Vidange de l'essence Fig. 40
• Tenez un récipient de collecte sous le boulon de
vidange de l'essence.
• Dévissez le bouchon du réservoir et retirezle.
• Laissez sortir l'essence complètement.
• Vissez fermement le bouchon du réservoir à la
main.
Démarrez l'appareil
Ne démarrez pas l'appareil tant qu'il n'a pas été com-
plètement assemblé.
m Risque de blessure !
Ne faites pas fonctionner l'appareil à moins de
n'avoir trouvé aucun défaut. Si une pièce est de-
venue défectueuse, assurez-vous de la rempla-
cer avant d'utiliser à nouveau l'appareil.
