B. Braun Aesculap Challenger Ti-P Anleitung

Aesculap Endoscopic Technology
Challenger Ti-P

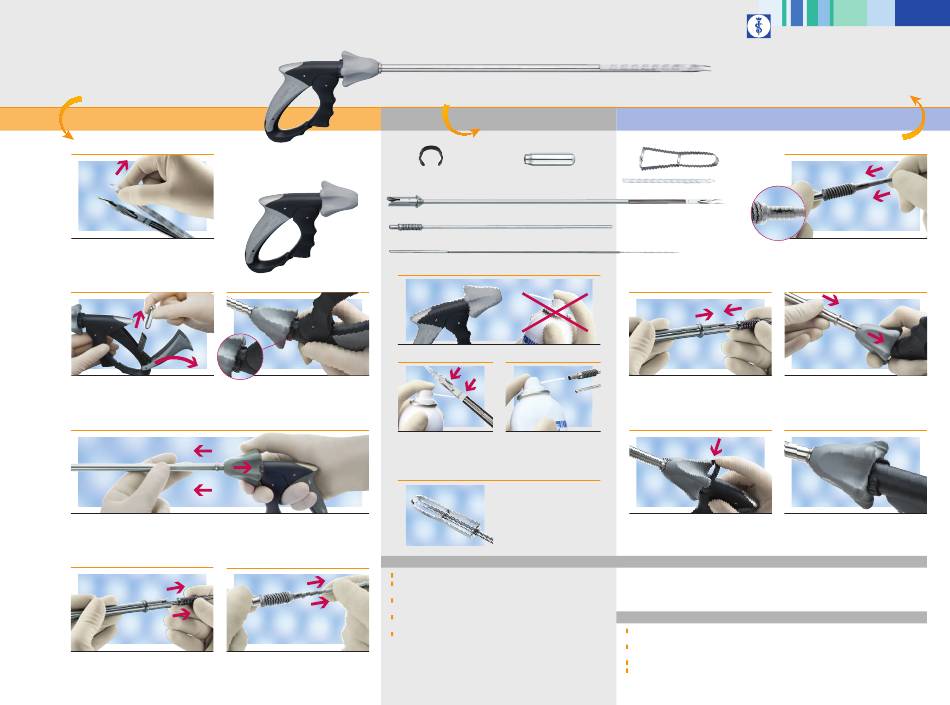

D E M O N T A G E
I Wenn sich das Clipmagazin noch im
Schaft befindet, den Bedienhebel drücken.
Jetzt kann das Clipmagazin entfernt und
entsorgt werden.
b
a
III
II CO Patrone aus Handgriff entfernen.
2
Schaft festhalten. Drehstern bis zum Anschlag zurückziehen.
IV
Dadurch wird der Sicherungsring zurückgeschoben und löst gleichzeitig den Schaft vom Griff.
Schaft festhalten und aus dem Griff ziehen. Sicherungsring vom Griff entfernen.
Innenrohr mit Stange aus dem
V VI
Schaft ziehen.
Drehstern
Bedienhebel
Handgriff benötigt keine Pflege mit Öl – nicht ölen.
Den Sicherungsring so drehen, dass seine
Öffnung in Richtung des Bedienhebels zeigt.
Für eine reibungslose Funktion des Instruments alle beweglichen Teile
und Gelenke des Schafts mit einem dampfdurchlässigen Öl (z.B. Aesculap
STERILIT ® I Ölspray JG600) ölen. Nach dem Ölen das Maulteil mehrmals
durch Drücken des Bediehebels am Handgriff öffnen und schließen.
A U F B E R E I T U N G & Z U B E H Ö R
Kontaminiertes Produkt schnellstmöglich aufbereiten
Für Hinweise zur Reinigung, Desinfektion und Sterilisation beachten Sie
bitte die Gebrauchsanweisung
Das Produkt kann sowohl im zerlegten als auch zusammengebauten Zustand
sterilisiert werden
Aktuelle Informationen zur Aufbereitung siehe auch Aesculap Extranet unter
www.aesculap-extra.net
Zubehör und Ersatzteile siehe Prospekt C623 oder unter www.endoskopie-katalog.de
Stange aus dem Innenrohr ziehen.
P F L E G E
CO Patrone
2
Sicherungsring
Schaft
Innenrohr
Stange
Immer den Maulteilschutz verwenden,
um Beschädigungen der Maulteile
während des Transports und der Auf-
bereitung zu vermeiden.
M O N T A G E
Maulteilschutz
Clipmagazin
I
II Innenrohr mit der Stange III
in den Schaft einführen.
Sicherungsring von oben auf den Griff
IV V
zwischen Drehstern und Bedienhebel
anbringen.
R E P A R A T U R
Reparaturen dürfen nur von Personen durchgeführt werden, die von Aesculap hierzu ermächtigt wurden. Nur so
bleiben Garantie und Gewährleistungs ansprüche uneingeschränkt erhalten. Bei Reparaturen einschicken an:
Aesculap Technischer Service, Am Aesculap-Platz, D-78532 Tuttlingen. Weitere Serviceadressen erfahren Sie
über die oben genannte Adresse und über ats@aesculap.de
F U N K T I O N S T E S T
Handgriff mit komplettem Schaft montieren. Bedienhebel des Handgriffs bis zum Anschlag durchdrücken
und wieder loslassen.
Schließen der Maulteile. Die Maulteile müssen parallel schließen und sich an ihren Spitzen berühren.
Die Spitzen dürfen sich nicht überkreuzen. (Schereneffekt).
Vor jedem Einsatz die Stange auf Risse, verbogene und abgebrochene Teile prüfen.
Falls notwendig fehlerhafte Teile austauschen oder das Instrument zur Reparatur einschicken.
Vor jedem Einsatz die Stange auf Risse,
verbogene und abgebrochene Teile prüfen.
Stange in das Innenrohr schieben.
Drehstern bis zum Anschlag zurückziehen
und Schaft hineinschieben. Die Markie-
rungen an Drehstern und Schaft müssen
übereinstimmen. Drehstern danach wieder
loslassen.
Sicherungsring um 180º verdrehen.
Die Ringöffnung zeigt nach oben.
