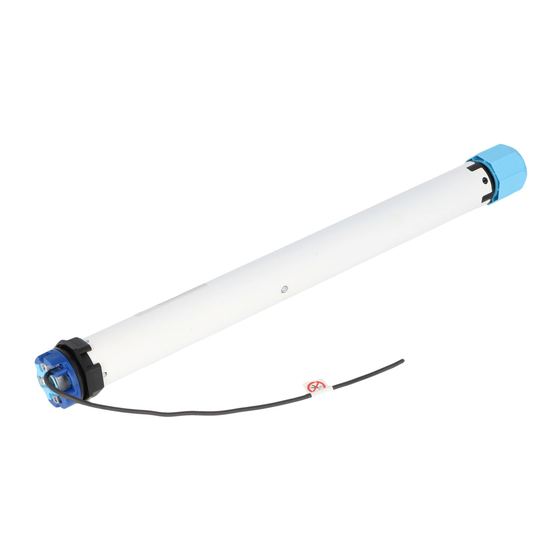

- Seite 1 WAREMA WMS Rollladenantrieb Typ WMS-RT Einstellanleitung und Anschlussplan Nur für Fachkräfte Gültig ab 8. Dezember 2015 Dokumenten-Nummer 2006110 [Rev. 3 - de]...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Sicherheit....................3 Inbetriebnahme......................... 3 Informationen zu den Endlagen........................3 Hilfsmittel für die Inbetriebnahme.........................3 Probefahrt..............................4 Motorendlagen einstellen..........................5 Handsender auf Produkt einlernen.................. 7 Antriebsbeschreibung....................... 9 Antriebstyp..............................9 Funktion des Antriebs...........................9 Komfortposition lernen/anfahren..................10 Demontage/Montage steckbare Motorleitung..............10 Anschlussplan......................... 11 Bauseitiger Anschluss mit Klemmen......................11 Motoranschluss mit Klemmen........................ -
Seite 3: Hinweise Zur Sicherheit
Zulässig sind nur Tätigkeiten an dem Produkt, die in die- HOCH-Taste ser Anleitung beschrieben sind. Es dürfen keinerlei sons- tige Veränderungen ohne schriftliche Genehmigung von STOPP-Taste WAREMA vorgenommen werden. TIEF-Taste Bestimmungsgemäße Verwendung Komforttaste Der Antrieb ist ausschließlich für den Betrieb nachfolgender Produkte bestimmt. -
Seite 4: Probefahrt
Inbetriebnahme Probefahrt TIEF-Taste kurz drücken. Antrieb stoppt in unterer Endlage. HOCH-Taste kurz drücken. Antrieb stoppt in oberer Endlage. Probefahrt ist abgeschlossen. Nächster Schritt ist entweder "Einstellvorgang starten", wenn Endlagen nicht korrekt angefahren werden oder Antrieb lt. Anschlussplan anschließen. Seite 4 | 14 2006110 [Rev. -
Seite 5: Motorendlagen Einstellen
Inbetriebnahme Motorendlagen einstellen INFO Zur Inbetriebnahme muss am Antrieb Spannung anliegen. Es sollte allerdings immer nur an einem Produkt Spannung anliegen. Die Endlagen sind eingestellt. Die Endlagen können auch über die WMS-Zentrale (ab Rev. D) oder die PC-Software WMS toolkit (ab Version 2.00) eingestellt werden. Die Drehrichtung des Antriebs wird erst nach "Endlagen einstellen"... - Seite 6 Inbetriebnahme TIEF-Taste/HOCH-Taste drücken. Untere Endlage anfahren. "Klack" Automatiktaste kurz drücken. Antrieb klackt bzw. zuckt kurz. HOCH-Taste/TIEF-Taste drücken. Obere Endlage anfahren. Automatiktaste kurz drücken. Antrieb winkt. WMS Handsender: WMS Handsender basic: Die LED erlischt Die LED und Sen- Modustaste kurz mit einem spitzen Gegenstand und die Sende-LED de-LED leuchten 2...
-
Seite 7: Handsender Auf Produkt Einlernen
Handsender auf Produkt einlernen Handsender auf Produkt einlernen WMS-Handsender basic (Art.-Nr. 1002953) INFO Es können nur gleiche Produkttypen mit einem WMS-Handsender basic bedient werden. Zum Einlernen sollte nur bei einem Empfänger Spannung anliegen. Taste drücken, um Handsender aufzuwecken. Lerntaste ca. 5 Sek. drücken. Sende-LED ... - Seite 8 Handsender auf Produkt einlernen WMS-Handsender (Art.-Nr. 1002767) Taste drücken, um Handsender aufzuwecken. Lerntaste ca. 5 Sek. drücken. leuchtet grün und Sende-LED blinkt. rot = neuer Empfänger grün = Empfänger ge- hört bereits zum Netz Pfeiltaste kurz drücken. blinkt. Infotaste-Taste kurz drücken. Produkt winkt.
-
Seite 9: Antriebsbeschreibung
Antriebsbeschreibung Antriebsbeschreibung Sensible Hinderniserkennung Fährt das Produkt in Aus-Richtung auf ein Hindernis auf, so Antriebstyp reagiert der Antrieb, durch den hellblauen Mitnehmer mit Verdrehspiel und je nach Position mit einem Stopp oder mit Der Antrieb ist für 230 V/50 Hz ausgelegt und verfügt über einem Stopp und einer anschließenden Fahrbewegung in eine elektronische Endabschaltung mit integriertem Funk- Ein-Richtung. -
Seite 10: Komfortposition Lernen/Anfahren
Komfortposition lernen/anfahren Komfortposition lernen/anfahren TIEF-Taste/HOCH-Taste drücken. Gewünschte Position anfahren. Komforttaste ca. 5 Sek. drücken. Sende-LED leuchtet. Erklärung der Farben: grün = Position gespeichert rot = Vorgang fehlgeschlagen Komfortposition wird angefahren. Komforttaste kurz drücken. Demontage/Montage steckbare Motorleitung Verrastung zwischen Rastbügel und Rastna- Motorleitung zusammen mit Schraubendre- se lösen! her herausziehen! -
Seite 11: Anschlussplan
100 W 110 W 160 W 205 W Schutzart IP 44 Schutzklasse Kurzzeitbetrieb (S2) 4 Min. Endschalterbereich 64 Umdrehungen Sendefrequenz 2,40-2,48 GHz Sendeleistung < 10 dBm INFO Detailliertere technische Daten können bei WAREMA angefordert werden. 2006110 [Rev. 3 - de]/2015-12-08 Seite 11 | 14... -
Seite 12: Mögliche Fehler
Mögliche Fehler Mögliche Fehler Störung: Antrieb fährt nicht Ursache Hinweis Behebung Es liegt keine Spannung an. Am Handsender leuchtet bei Bedie- Sicherung überprüfen. nung die Sende-LED erst grün und oder dann rot. Fahrkabel anschließen und Produkt mit Handsender bedienen. Thermoschutz des Antriebs ist aktiv. 10 bis 20 Minuten warten, bis der An- trieb abgekühlt ist. - Seite 13 Störung: Antrieb fährt in Aus-Richtung und in Ein-Richtung nur stückweise bzw. im "Totmann-Betrieb" Ursache Hinweis Behebung Endlagen des Antriebs sind nicht ein- Endlagen einstellen (siehe Kapitel 2.4/ gestellt. Seite Störung: Antrieb lässt sich nicht auf den Sender einlernen Ursache Hinweis Behebung Antrieb befindet sich in einem ande- Antrieb wird beim Scanvorgang nicht...
