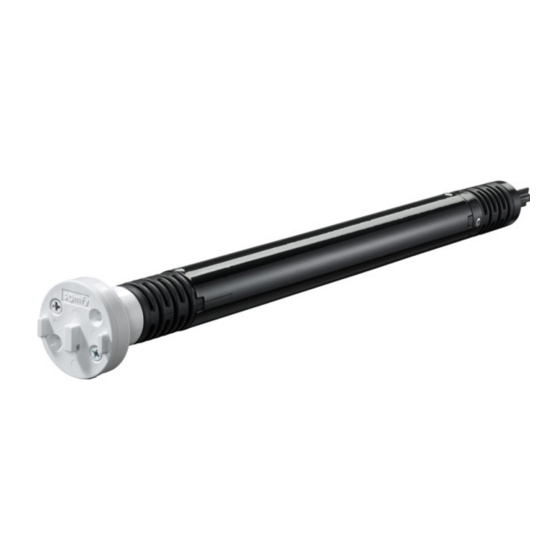

SOMFY Sonesse 30 DCT Anleitung
  1. Anleitungen
  2. Marken
  3. SOMFY Anleitungen
  4. Antriebssysteme
  5. Sonesse 30 DCT
  6. Anleitung

SOMFY Sonesse 30 DCT Anleitung

Vorschau ausblenden Andere Handbücher für Sonesse 30 DCT:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Sonesse 30 DCT
DE
Anleitung
NL
Handboek
PT
Instruções
RU
Руководство

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY Sonesse 30 DCT

Inhaltszusammenfassung für SOMFY Sonesse 30 DCT

  • Seite 1 Sonesse 30 DCT Anleitung Handboek Instruções Руководство...

  • Seite 3: Inhaltsverzeichnis

    Sonesse 30 DCT ÜBERSETZTE ANLEITUNG Diese Anleitung gilt für alle Antriebe vom Typ Sonesse 30 DCT, deren Ausführungen im aktuellen Katalog zu finden sind. INHALTSVERZEICHNIS 1. Vorbemerkungen................... 1.1. Bestimmungsgemäße Verwendung ..........1.2. Haftung....................2. Installation...................... 2.1. Montage ..................... 2.2. Kompatible Spannungsversorgungen (nur für die USA)....

  • Seite 4: Allgemeines

    Weist auf eine Gefahr hin, die zu schweren bis tödlichen Verletzungen führen kann. VORSICHT Weist auf eine Gefahr hin, die zu leichten bis mittelschweren Verletzungen führen kann. ACHTUNG Weist auf eine Gefahr hin, die das Produkt beschädigen oder zerstören kann. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 5: Vorbemerkungen

    Beachten Sie außer den Anweisungen in dieser Anleitung auch die Hinweise im beiliegenden Dokument Sicherheitshinweise. Der Antrieb muss von einer fachlich qualifizierten Person (Elektrofachkraft nach DIN VDE 1000-10) für Antriebe und Automatisierungen im Haustechnikbereich entsprechend den Somfy-Anweisungen und den geltenden Vorschriften im Land der Inbetriebnahme installiert werden. Jede Verwendung Antriebs außerhalb...

  • Seite 6: Installation

    • Das Etikett am Kabel nie abschneiden oder entfernen. 2.1.Montage 2.1.1.Kopfabdeckung durch eine andere Farbe ersetzen (Optional) HINWEIS Am Antriebskopf kann je nach Stoff die Abdeckung ausgetauscht werden. 1] Abdeckung ausrasten. 2] Neue Abdeckung auf dem Antriebskopf einrasten. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 7: Vorbereitung Des Antriebs

    Sonesse 30 DCT 2.1.2.Vorbereitung des Antriebs ACHTUNG • Sonesse 30 DCT : Achten Sie darauf, dass der Innendurchmesser der Welle mehr als 27.7 mm beträgt. • Der Adapter muss verpflichtend installiert werden. 1] Montieren erforderlichen Ausrüstungsteile, um den Antrieb in die Welle einzusetzen: ð...

  • Seite 8: Einbau Der Wellen-Antriebs-Einheit

    • Vergewissern Sie sich, dass die Wellen-Antriebs-Einheit am Gegenlager verriegelt ist. Damit wird verhindert, dass sich die Wellen-Antriebs-Einheit vom Gegenlager löst. • Reduzierter Abstand: Kabel nicht einklemmen und darauf achten, dass sie nicht in Kontakt mit beweglichen Teilen kommen. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 9: Kompatible Spannungsversorgungen (Nur Für Die Usa)

    Sonesse 30 DCT 2.2.Kompatible Spannungsversorgungen (nur für die USA) Artikel-Nummern Bezeichnungen 1870196 5 motors / Somfy Control Distribution panel 1870192 10 motors / Somfy Control Distribution panel 1870197 15 motors / Somfy Control Distribution panel 1870198 20 motors / Somfy Control Distribution panel...

  • Seite 10: Verkabelung Der Bedieneinheit

    Sie von einem qualifizierten Elektriker eine Steckdose in der Nähe des Behangs installieren. HINWEIS Der Sonesse 30 DCT ist ein Antrieb mit potentialfreiem Kontakt. Er kann nicht mit dem Setting Tool gesteuert werden, durch dessen Kabel Leistungsstrom fließt. Schließen Sie den Antrieb an die Spannungsversorgung an: ▪...

  • Seite 11: Entsprechung

    LED blinkt 5 Mal. b2] Drücken Sie die AUF-Taste des Setting Tools, um die Drehrichtung zu überprüfen. 2.4.2.Einstellung der Endlagen HINWEIS Die Endlagen können in beliebiger Reihenfolge eingestellt werden. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 12 ð Der Behang fährt hoch und hält in der oberen Endlage an. 5] So bestätigen Endlageneinstellung abschließend: Drücken Sie auf die Stop-Taste und halten Sie diese, bis der Behang sich kurz auf und ab bewegt. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 13: Tipps Und Empfehlungen Für Die Installation

    Antriebshaken oder Antriebshaken oder Adapter anpassen. Adapter geeignet. In der Welle befindet sich Welle leeren. Schmutz, vergessene Schrauben oder anderes. Die Umgebungstemperatur Umgebungstemperatur liegt nicht im Bereich der verändern. zulässigen Betriebstemperatur. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 14 Antriebs wurde Antrieb abgekühlt ist. ausgelöst. LED rot = EIN, dann LEDs AUS. Die Bewegung des Behangs Beseitigen Sie das wird durch ein Hindernis Hindernis. verhindert. Die rote LED leuchtet durchgehend. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 15: Nachjustierung Der Endlagen

    1] Drücken Sie kurz die AB-Taste, um den Behang in die untere Endlage zu fahren. 2] Halten Sie gleichzeitig die Stop- und AUF- Taste gedrückt, bis der Behang eine kurze Auf- und Abbewegung ausführt. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 16: Ändern Der Antriebsdrehrichtung

    Dieser Antrieb muss nicht gewartet werden. 3.1.Auswahl der Betriebsart: Betriebsart Rollo oder Jalousie Der Antrieb ist auf 2 Betriebsarten ausgelegt: Betriebsart Rollo oder Jalousie Diese Funktion kann entsprechend des Behangs eingestellt werden, den Sie verwenden. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 17: Bedeutung Von Auf, Ab Und My: In Der Betriebsart Rollo

    Endlage in die andere bewegen. 2] Drücken Sie kurz die Taste my, um den Behang anzuhalten. 3] Wenn eine Lieblingsposition (my) gespeichert ist: Drücken Sie die my-Taste kurz, Behang Lieblingsposition (my) zu fahren. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 18: Bedeutung Von Auf, Ab Und My: In Der Betriebsart Jalousie

    Es kann eine von der oberen und unteren Endlage abweichende Zwischenposition, die sogenannte „Lieblingsposition (my)“, eingelernt werden. 3.4.1.Programmierung oder Änderung der Lieblingsposition (my) HINWEIS Es kann nur eine Lieblingsposition (my) programmiert werden. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 19: Löschen Der Lieblingsposition (My)

    Halten Sie gleichzeitig die Tasten AUF, Stop und AB, um mit dem Setting Tool den Modus zur Geschwindigkeitseinstellung zu stornieren und zu verlassen. Der Modus wird zudem nach einer Inaktivität von 2 Minuten verlassen. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 20 Geschwindigkeit zu reduzieren. Wiederholen Sie den Vorgang, wenn nötig. HINWEIS Die Mindestgeschwindigkeit ist erreicht, wenn der Behang sich kurz 3 Mal eine Richtung und dann 3 Mal in die andere Richtung bewegt. © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 21: Tipps Und Empfehlungen Für Die Bedienung

    HINWEIS Wenn das Produkt weiterhin nicht funktioniert, wenden Sie sich bitte an einen Fachmann für Gebäudeautomation. 4.TECHNISCHE DATEN Netzstromversorgung Betriebstemperatur 0°C - +60°C Betriebszeit 6 min Eingangsstrom 0.7 A © Copyright 2020 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 22 Wir wollen die Umwelt schützen. Entsorgen Sie das Produkt nicht mit dem Hausmüll. Geben Sie es bei einer zugelassenen Recycling-Sammelstelle ab. SOMFY ACTIVITES SA, F-74300 CLUSES (Frankreich), erklärt hiermit als Hersteller, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Einsatz die grundlegenden Anforderungen der geltenden europäischen Richtlinien und insbesondere der...
