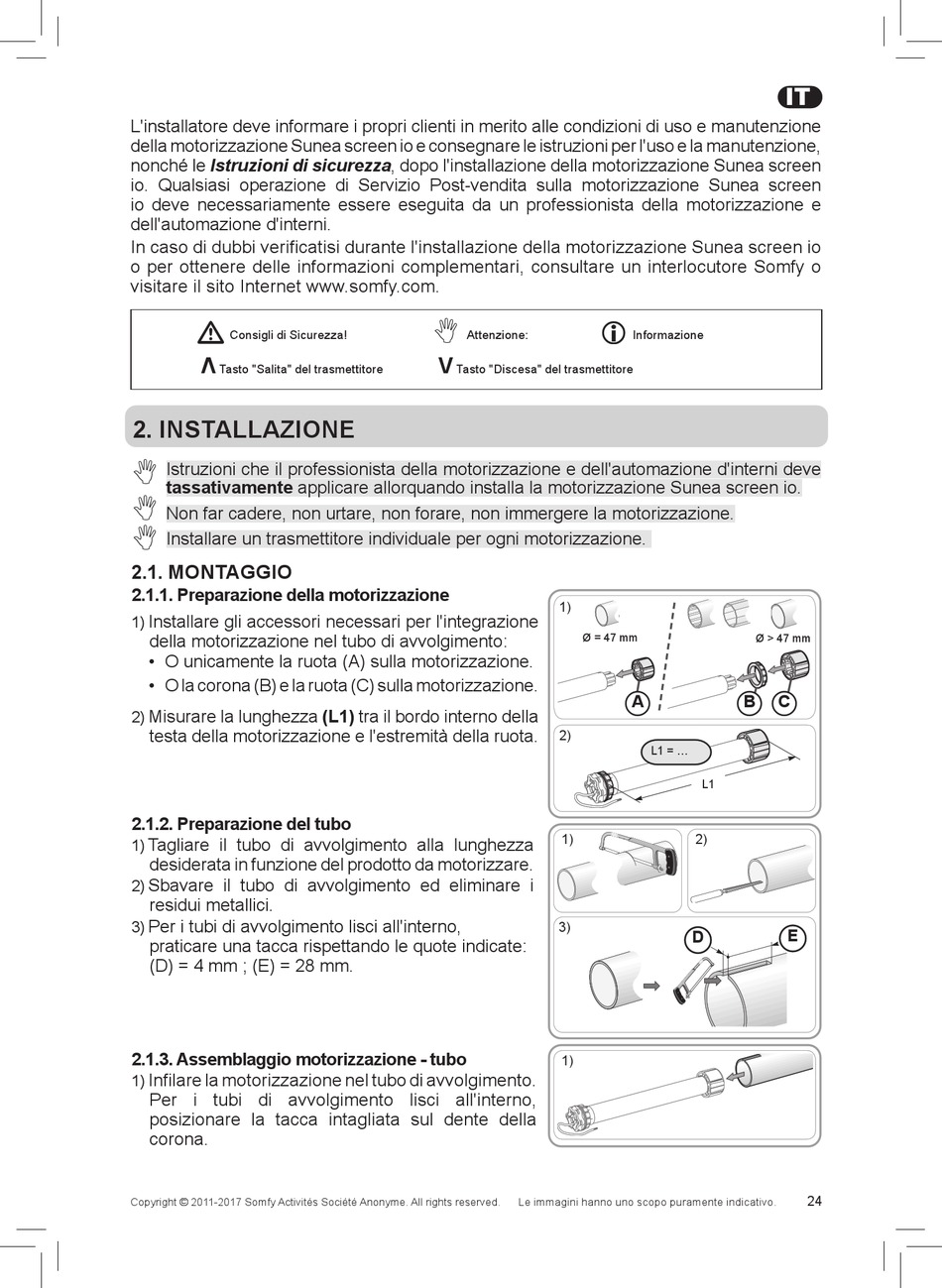

L'installatore deve informare i propri clienti in merito alle condizioni di uso e manutenzione
della motorizzazione Sunea screen io e consegnare le istruzioni per l'uso e la manutenzione,
nonché le Istruzioni di sicurezza, dopo l'installazione della motorizzazione Sunea screen
io. Qualsiasi operazione di Servizio Post-vendita sulla motorizzazione Sunea screen
io deve necessariamente essere eseguita da un professionista della motorizzazione e
dell'automazione d'interni.
In caso di dubbi verificatisi durante l'installazione della motorizzazione Sunea screen io
o per ottenere delle informazioni complementari, consultare un interlocutore Somfy o
visitare il sito Internet www.somfy.com.
Consigli di Sicurezza!
Λ
Tasto "Salita" del trasmettitore
2. INSTALLAZIONE
 Istruzioni che il professionista della motorizzazione e dell'automazione d'interni deve
tassativamente applicare allorquando installa la motorizzazione Sunea screen io.

Non far cadere, non urtare, non forare, non immergere la motorizzazione.

Installare un trasmettitore individuale per ogni motorizzazione.
2.1. MONTAGGIO
2.1.1. Preparazione della motorizzazione
Installare gli accessori necessari per l'integrazione
1)
della motorizzazione nel tubo di avvolgimento:
• O unicamente la ruota (A) sulla motorizzazione.
• O la corona (B) e la ruota (C) sulla motorizzazione.
Misurare la lunghezza (L1) tra il bordo interno della
2)
testa della motorizzazione e l'estremità della ruota.

2.1.2. Preparazione del tubo

Tagliare il tubo di avvolgimento alla lunghezza
1)
desiderata in funzione del prodotto da motorizzare.
Sbavare il tubo di avvolgimento ed eliminare i
2)
residui metallici.
Per i tubi di avvolgimento lisci all'interno,
3)
praticare una tacca rispettando le quote indicate:
(D) = 4 mm ; (E) = 28 mm.
2.1.3. Assemblaggio motorizzazione - tubo
Infilare la motorizzazione nel tubo di avvolgimento.
1)
Per i tubi di avvolgimento lisci all'interno,
posizionare la tacca intagliata sul dente della
corona.
Copyright © 2011-2017 Somfy Activités Société Anonyme. All rights reserved.

Attenzione:
V
Tasto "Discesa" del trasmettitore
1)
Ø = 47 mm
2)
1)
3)
1)
Le immagini hanno uno scopo puramente indicativo.
IT
Informazione
Ø > 47 mm
A B C
L1 = ...
L1
2)
E
D
