FR

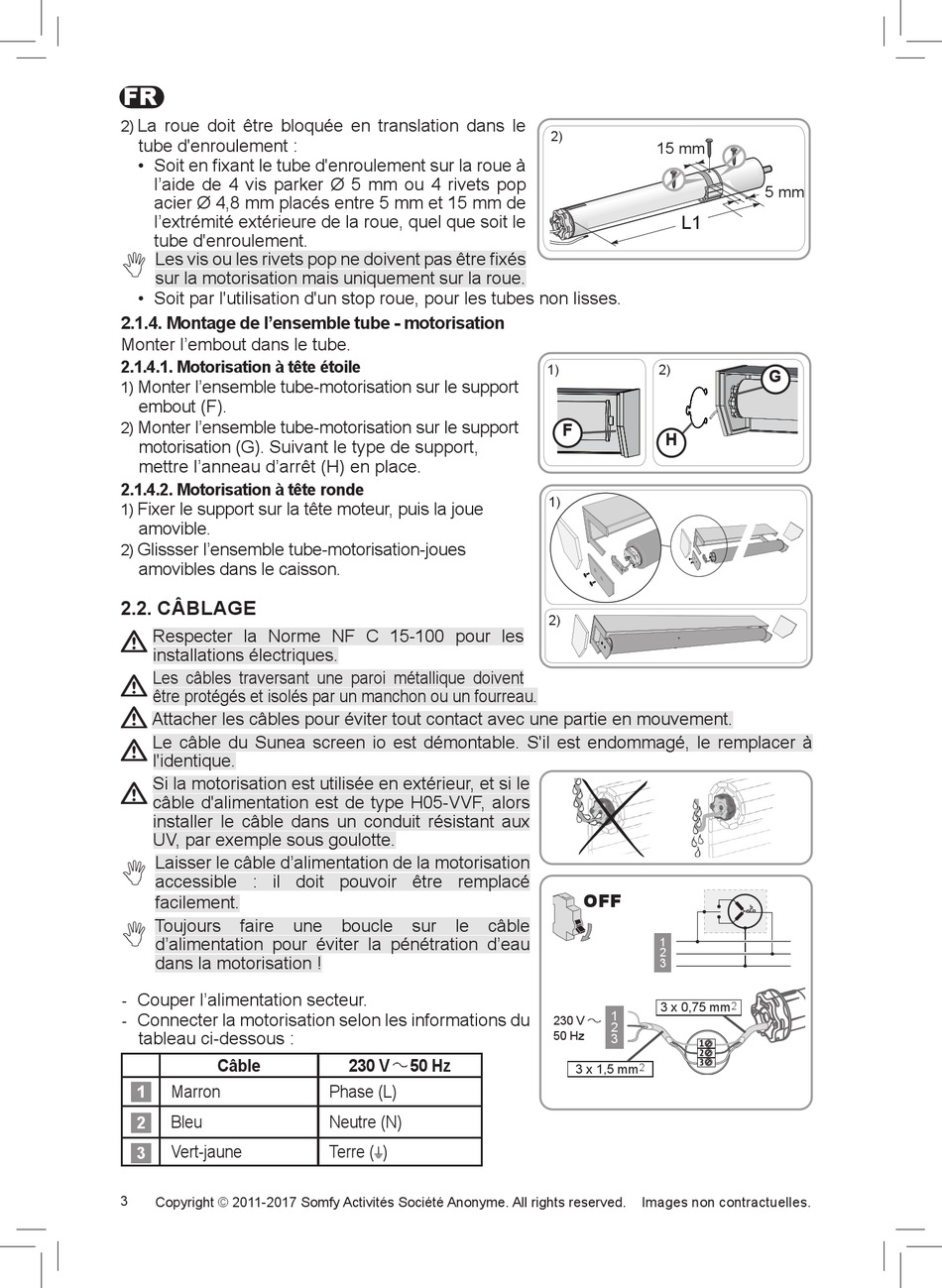

La roue doit être bloquée en translation dans le
2)
tube d'enroulement :
• Soit en fixant le tube d'enroulement sur la roue à
l'aide de 4 vis parker Ø 5 mm ou 4 rivets pop
acier Ø 4,8 mm placés entre 5 mm et 15 mm de
l'extrémité extérieure de la roue, quel que soit le
tube d'enroulement.
Les vis ou les rivets pop ne doivent pas être fixés

sur la motorisation mais uniquement sur la roue.
• Soit par l'utilisation d'un stop roue, pour les tubes non lisses.
2.1.4. Montage de l'ensemble tube - motorisation
Monter l'embout dans le tube.
2.1.4.1. Motorisation à tête étoile
Monter l'ensemble tube-motorisation sur le support
1)
embout (F).
Monter l'ensemble tube-motorisation sur le support
2)
motorisation (G). Suivant le type de support,
mettre l'anneau d'arrêt (H) en place.
2.1.4.2. Motorisation à tête ronde
Fixer le support sur la tête moteur, puis la joue
1)
amovible.
Glissser l'ensemble tube-motorisation-joues
2)
amovibles dans le caisson.
2.2. CÂBLAGE
Respecter la Norme NF C 15-100 pour les
installations électriques.
Les câbles traversant une paroi métallique doivent
être protégés et isolés par un manchon ou un fourreau.
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Le câble du Sunea screen io est démontable. S'il est endommagé, le remplacer à
l'identique.
Si la motorisation est utilisée en extérieur, et si le
câble d'alimentation est de type H05-VVF, alors
installer le câble dans un conduit résistant aux
UV, par exemple sous goulotte.
Laisser le câble d'alimentation de la motorisation

accessible : il doit pouvoir être remplacé
facilement.
Toujours faire une

d'alimentation pour éviter la pénétration d'eau
dans la motorisation !
Couper l'alimentation secteur.
-
Connecter la motorisation selon les informations du
-
tableau ci-dessous :
Câble
1 Marron
2 Bleu
Vert-jaune
3
3
Copyright © 2011-2017 Somfy Activités Société Anonyme. All rights reserved.
boucle sur le câble
230 V 50 Hz
Phase (L)
Neutre (N)
Terre ( )
2)
15 mm
L1
1) 2)
F
H
1)
2)
OFF
1
2
3
3 x 0,75 mm
1
230 V
2
50 Hz
3
3 x 1,5 mm 2
Images non contractuelles.
5 mm
G
