Diese Anleitung betrifft alle Varianten (Form des Antriebslagers, Drehmoment/Drehzahl)
des Antriebs Oximo io.
1. VORBEMERKUNGEN
1.1. ANWENDUNGSBEREICH

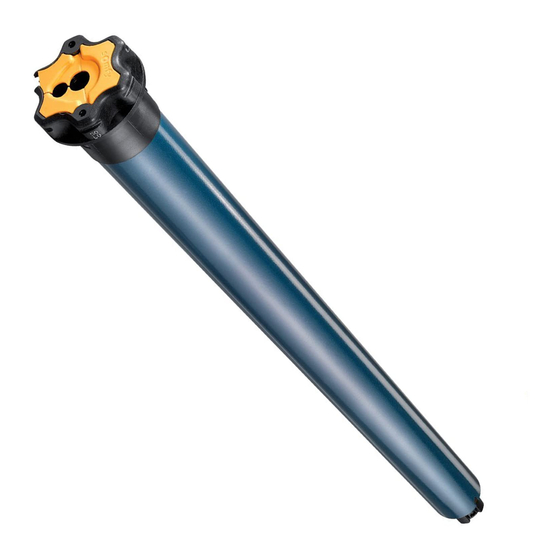

Der Antrieb Oximo 50 ist prinzipiell für jeden Rollladentyp geeignet, der mindestens einer
der folgenden Bedingungen entspricht:
- Das motorisierte Produkt wird von einem Totmannschalter gesteuert (siehe das
beiliegende Dokument Sicherheitshinweise).
- Alle Teile von motorisierten Produkten müssen in voll aufgerolltem Zustand so installiert
sein, dass sie sich in einer Höhe von mehr als 2,50 m über dem Boden oder einer anderen
Ebene befinden, von der aus sie zugänglich sein könnten.
- Der Rollladenpanzer kann um 4 cm angehoben werden, wenn auf die letzte, 16 cm
oberhalb der komplett ausgefahrenen Position platzierten Lamelle eine vertikale Kraft
nach oben von 150 N ausgeübt wird.
Wenn der Rollladen mit durchbrochenen Lamellen ausgestattet ist, darf eine 5 mm-Stange
nicht durch die Öffnungen passen.
1.2. HAFTUNG
Lesen Sie diese Anleitung aufmerksam durch, bevor Sie den Antrieb Oximo io installieren
und verwenden. Befolgen Sie neben den Anweisungen in dieser Anleitung die ausführlichen
Hinweise in den beiliegenden Sicherheitshinweise.
Jede Nutzung des Antriebs Oximo io zu Zwecken, die über den im vorliegenden
Dokument beschriebenen Anwendungsbereich hinausgehen, ist untersagt. Jede
Missachtung dieser sowie aller anderen in dieser Anleitung und im beiliegenden Dokument
Sicherheitshinweise enthaltenen Anweisungen führt zum Ausschluss jeglicher Haftung
und Gewährleistungsansprüche durch Somfy.
Der Installateur hat seine Kunden auf die Nutzungs- und Wartungsbedingungen des
Antriebs Oximo io hinzuweisen und ihnen diese sowie das beiliegende Dokument
Sicherheitshinweise nach Abschluss der Installation des Antriebs Oximo io auszuhändigen.
Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Abbildungen unverbindlich
ORIGINALANLEITUNG
INHALTSVERZEICHNIS
11
11
11
12
12
13
14
17
18
18
io-homecontrol
DE
®
)
18
18
18
18
19
11
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY Oximo 50
Inhaltszusammenfassung für SOMFY Oximo 50
-
Seite 1: Inhaltsverzeichnis
3. Bedienung und Wartung 3.1. VERWENDUNG “MY”-TASTE 1. VORBEMERKUNGEN 1.1. ANWENDUNGSBEREICH Der Antrieb Oximo 50 ist prinzipiell für jeden Rollladentyp geeignet, der mindestens einer der folgenden Bedingungen entspricht: - Das motorisierte Produkt wird von einem Totmannschalter gesteuert (siehe das beiliegende Dokument Sicherheitshinweise). -
Seite 2: Installation
Der Mitnehmer muss verdrehsicher in der Welle blockiert sein. Vorgehen bei Präzisionsrohren: • Fixieren Sie die Welle mit 4 selbstschneidenden Schrauben (Ø 5 mm) oder 4 Stahl-Blindnieten Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Abbildungen unverbindlich. -
Seite 3: Verkabelung
Schließen Sie den Antrieb entsprechend den Angaben in der nachstehenden Tabelle an: Kabel 230 V 50 Hz 230 V Braun Phase (L) 50 Hz Blau Neutralleiter (N) Grün-gelb Erde Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Abbildungen unverbindlich... -
Seite 4: Inbetriebnahme
Endlage fixe Position, untere Endlage auf Drehmomenterkennung. 2.3.4. Beide endlagen auf drehmomenterkennung Gleichzeitig auf die „Auf“- und „Ab“-Taste drücken: der Rollladen bestätigt den Vorgang durch eine kurze Auf- und Ab-Bewegung. Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Abbildungen unverbindlich. -
Seite 5: Beide Endlagen Fixe Position
2.3.6. Untere Endlage fixe position obere Endlage auf drehmomenterkennung Gleichzeitig auf die „Auf“- und „Ab“-Taste drücken: Der Rollladen bestätigt den Vorgang durch eine kurze Auf- und Ab-Bewegung. Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Abbildungen unverbindlich... - Seite 6 Empfänger des Antriebes gespeichert. Der Rollladen arbeitet ab sofort im Impulsmodus. Das heißt, wenn Sie kurz die „Auf“- oder „Ab“-Taste drücken, fährt der Rollladen in die entsprechende Endlage. Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Abbildungen unverbindlich.
-
Seite 7: Tipps Und Empfehlungen Für Die Installation
2.4.5. Einlernen einer zentralen Fernbedienung Verwenden Sie dazu die entsprechenden Gebrauchsanweisungen und gehen Sie entsprechend der Beschreibung vor (Telis 1 io, Impresario io, Composio io, Keytis io). Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Abbildungen unverbindlich... -
Seite 8: Bedienung Und Wartung
Motor wieder abkühlt). nicht. Batterie der Fernbedienung. Wenn der Rollladen weiterhin nicht reagiert, wenden Sie sich an eine fachlich qualifizierte Person für Antriebe und Automatisierungen im Haustechnikbereich. Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Abbildungen unverbindlich. -
Seite 9: Hindernis Während Auf- Oder Ab-Fahrt Des Rollladens
Sensoren Klasse I Schutzklasse SOMFY ACTIVITES SA, F-74300 CLUSES (Frankreich), erklärt hiermit als Hersteller, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Einsatz und angeschlossen gemäß Kennzeichnung an eine 230 V / 50 Hz-Stromversorgung die grundlegenden Anforderungen der geltenden europäischen Richtlinien und insbesondere der Maschinenrichtlinie 2006/42/EG sowie der Funkanlagenrichtlinie 2014/53/EU erfüllt.
