3.5 Gerätemontage

3.5.1 Anschlusskonsolen

Hinweis!
Wir empfehlen, den Vaillant atmoTEC auf einer
Anschlusskonsole (Zubehör) zu montieren.
Geeignete Anschlusskonsolen mit vormontierten
Wartungshähnen und Sicherheitsventil finden
Sie in der aktuellen Vaillant Preisliste.
Zur Montage des Gerätes auf einer Anschlusskonsole ist
wie folgt vorzugehen:
• Legen Sie die Montagehöhe für das Gerät fest. Beach-
ten Sie insbesondere das Maß A (s. Abb. 3.4), wenn
das Gerät mit einem Warmwasserspeicher des Typs
VIH CR oder CQ kombiniert werden soll.
• Ermitteln Sie mit Hilfe der dem Gerät beiliegenden
Montageschablone die Befestigungsbohrungen für den
Halter (1) und die Anschlusskonsole (Zubehör) (2).
• Befestigen Sie den mitgelieferten Halter (1) an der Wand.
• Montieren Sie die Anschlusskonsole (2).
• Entfernen Sie die Transportsicherungen an den Vor-
und Rücklaufleitungen sowie am Gasanschluss des
Gerätes.
• Setzen Sie das Gerät von oben auf den Halter auf, und
führen Sie gleichzeitig die Anschlussrohre für
Heizungsvorlauf (3) und -rücklauf (4) in die
entsprechenden Anschlüsse an der Anschlusskonsole
ein.
• Zusätzlich bei Geräteausführung VCW:
Montieren Sie die Leitungen für Kaltwassereinlauf (5)
und Warmwasserauslauf (6) an der Unterseite des
Gerätes.
• Achten Sie auf eine spannungsfreie Montage aller
Anschlussrohre.
Achtung!
Bei der Montage des Gerätes ist auf eine aus-
reichende Tragfähigkeit der Befestigungsteile
zu achten. Dabei ist auch die Beschaffenheit der
Wand zu berücksichtigen.
1 Gerätehalter
2 Anschlusskonsole
3 Wartungshahn (Vorlauf)
3a Unterputz-Anschlussstück (Vorlauf)
4 Wartungshahn (Rücklauf)
4a Unterputz-Anschlussstück (Rücklauf)
5 Kaltwasseranschluss (VCW)
6 Warmwasseranschluss (VCW)
7 Ablauftrichter
8 Wandauslassbereich für Elektroanschlüsse
Gas-Wandheizgerät atmoTEC classic
100
8
20
35
3

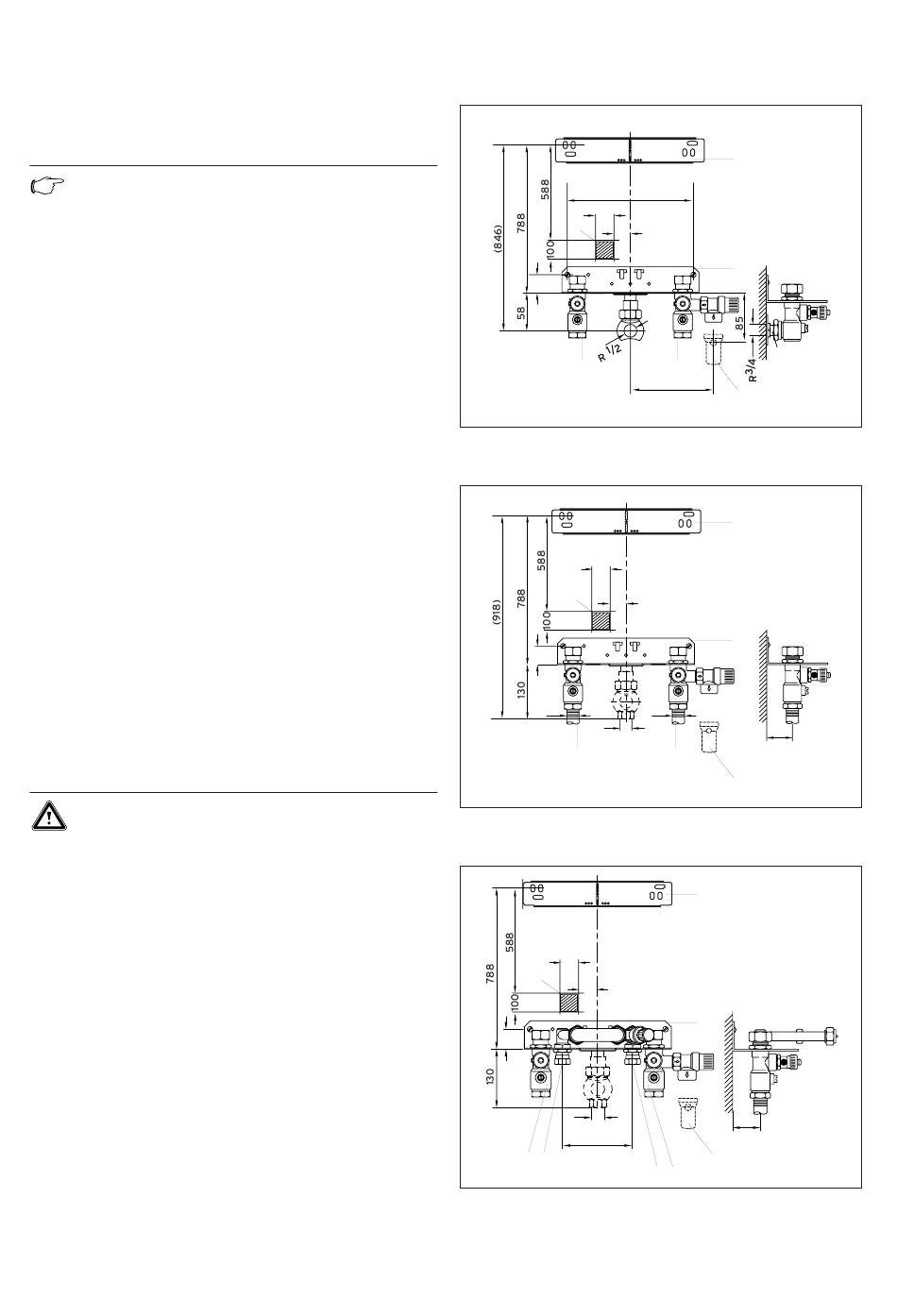

Abb. 3.5 Anschlusskonsole VC Art.-Nr. 306 709 (Unterputzin-
stallation)
100
8
20
35
R 3 / 4
R 1 / 2
3
Abb. 3.6 Anschlusskonsole VC Art.-Nr. 306 708
(Aufputzinstallation)
100
8
20
35
R 1 / 2
120
3 6
Abb. 3.7 Anschlusskonsole VCW Art.-Nr. 306 714
(Aufputzinstallation)
Montage 3
1
240
2
3 a/4 a
4
161
7
1
2
3 / 4
R
50
4
7
1
2
50
7
5 4
