Fig. 35 - Reinigung Tank

12.4 REINIGUNG RAUCHGASKAMMER

Alle 4-8 Wochen muss die Rauchgaskammer gereinigt werden.
• Die Tür öffnen und die Aschenlade herausziehen.
• Auf dem Boden der Brennkammer befinden sich 2 kleine Böden, die zu entfernen sind. Die Muttern lösen und die kleinen
Böden entfernen (siehe Fig. 36).
• Die Schrauben entfernen, die zur Befestigung der Seitenwände aus Gusseisen dienen (siehe Fig. 37).
• Die Seitenwände aus Gusseisen abnehmen (siehe Fig. 38).

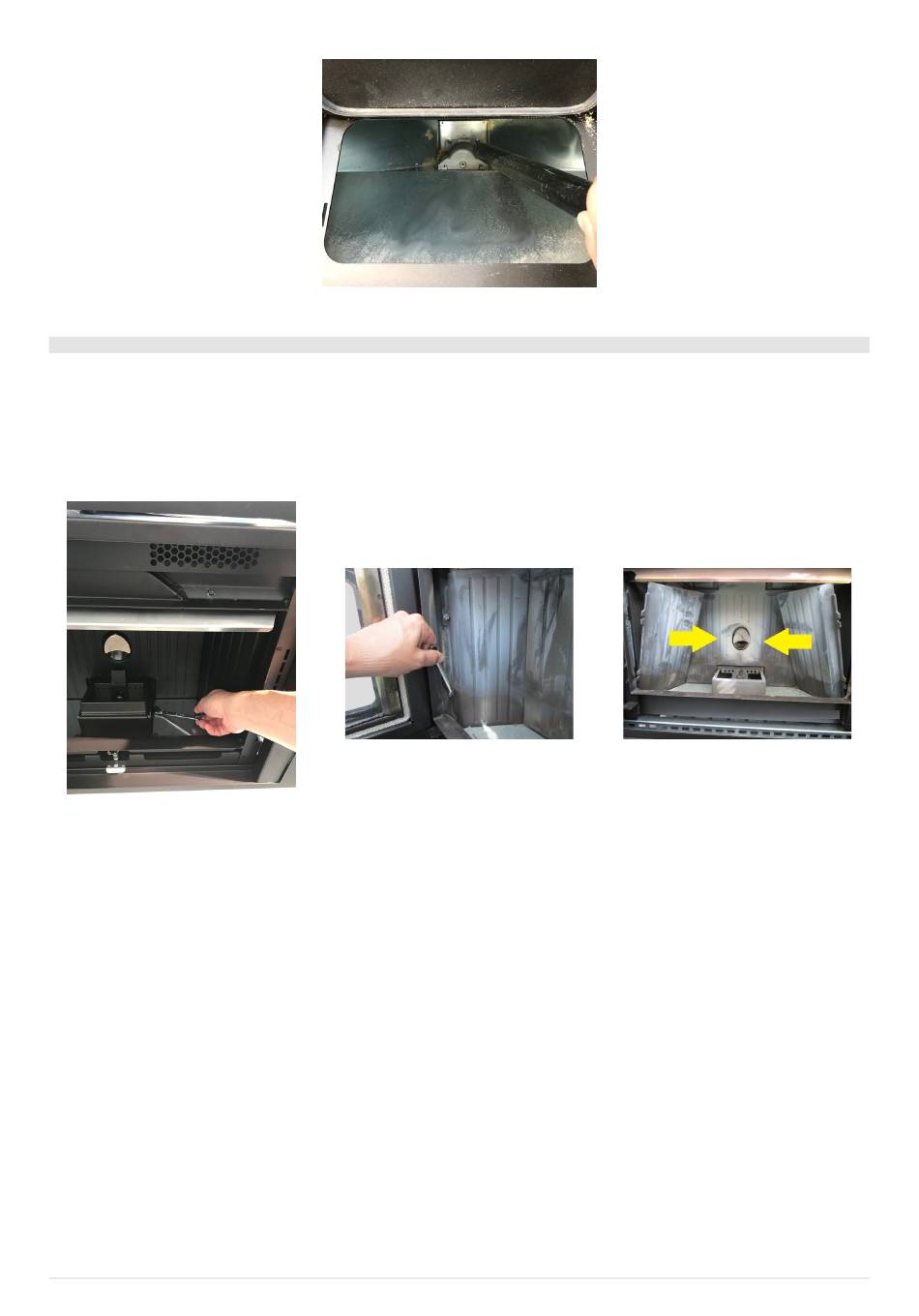

Fig. 36 - Entfernung der kleinen Böden Fig. 37 - Lösen der Schrauben Fig. 38 - Entfernung der Seitenwände aus
Gusseisen
• Die mittlere Wand aus Gusseisen entfernen (siehe Fig. 39).
• Mit einer Flaschenbürste die Rauchgasdurchgänge reinigen (siehe Fig. 40).
• Den Ruß im Inneren mit einem Aschesauger entfernen (siehe Fig. 41).
• Wieder alles in umgekehrter Reihenfolge zusammensetzen.
