Montage
5.3.2
Rohrinstallation
Detail A
1
12

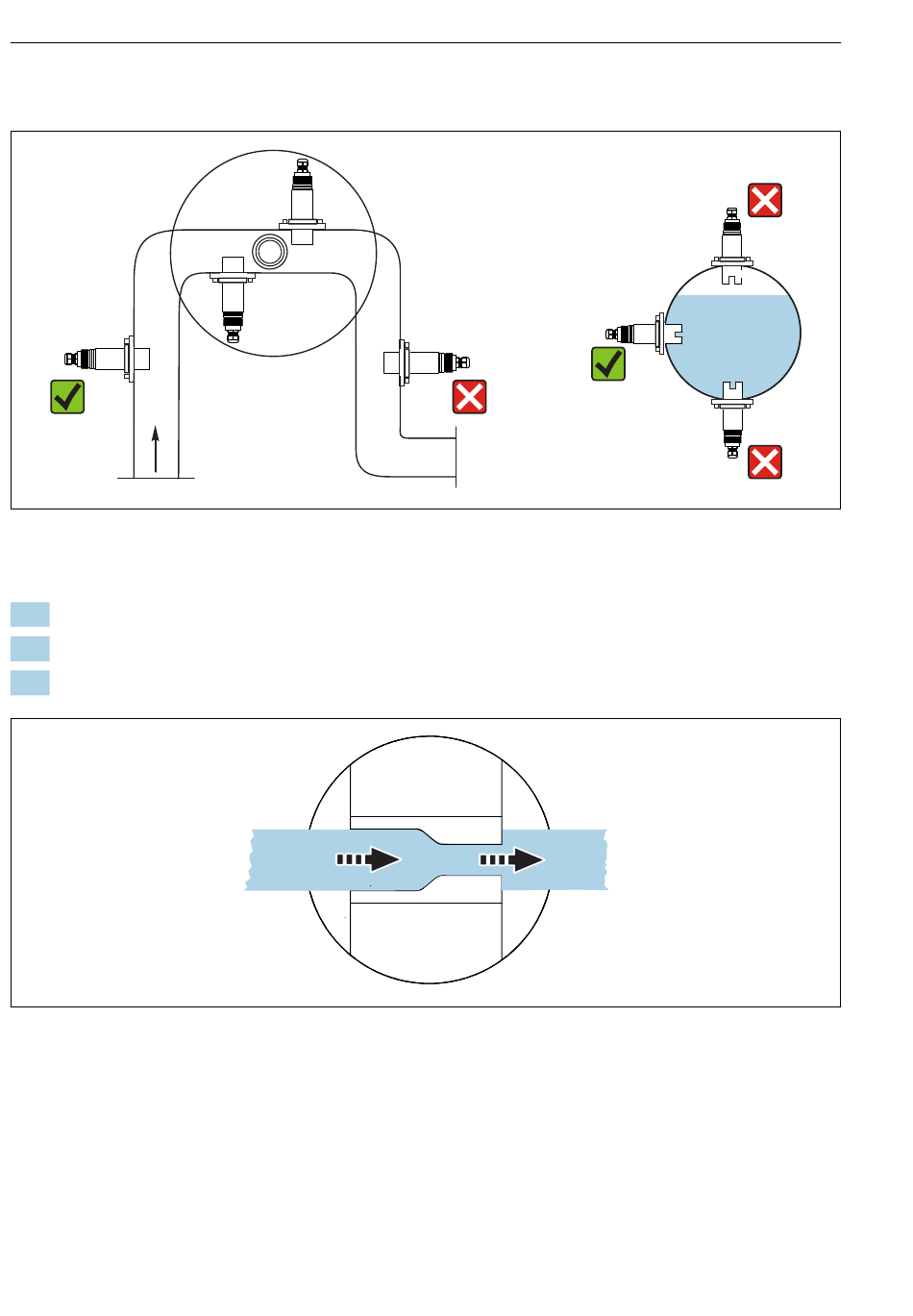

Zulässige und nicht zulässige Einbausituationen in Rohrleitungen
1.
Der Rohrleitungsdurchmesser muss mindestens 50 mm (2") betragen.
2.
Installieren Sie den Sensor an Orten mit gleichmäßiger Strömung.
3.
Der beste Installationsort ist im Steigrohr (Pos. 1).
13
Strömungsrichtung
‣
Sensor so ausrichten, dass das Medium durch den Messspalt strömt (Selbstreinigungsef-
fekt). Der Pfeil zeigt die Strömungsrichtung, sie verläuft vom 10 mm Pfad zum 5 mm Pfad.
18
3
5
2
Detail A
90°
5
4
Turbimax CUS50D
3
2
A0029259
A0036370
