Montage
Hinweise zum Stutzen

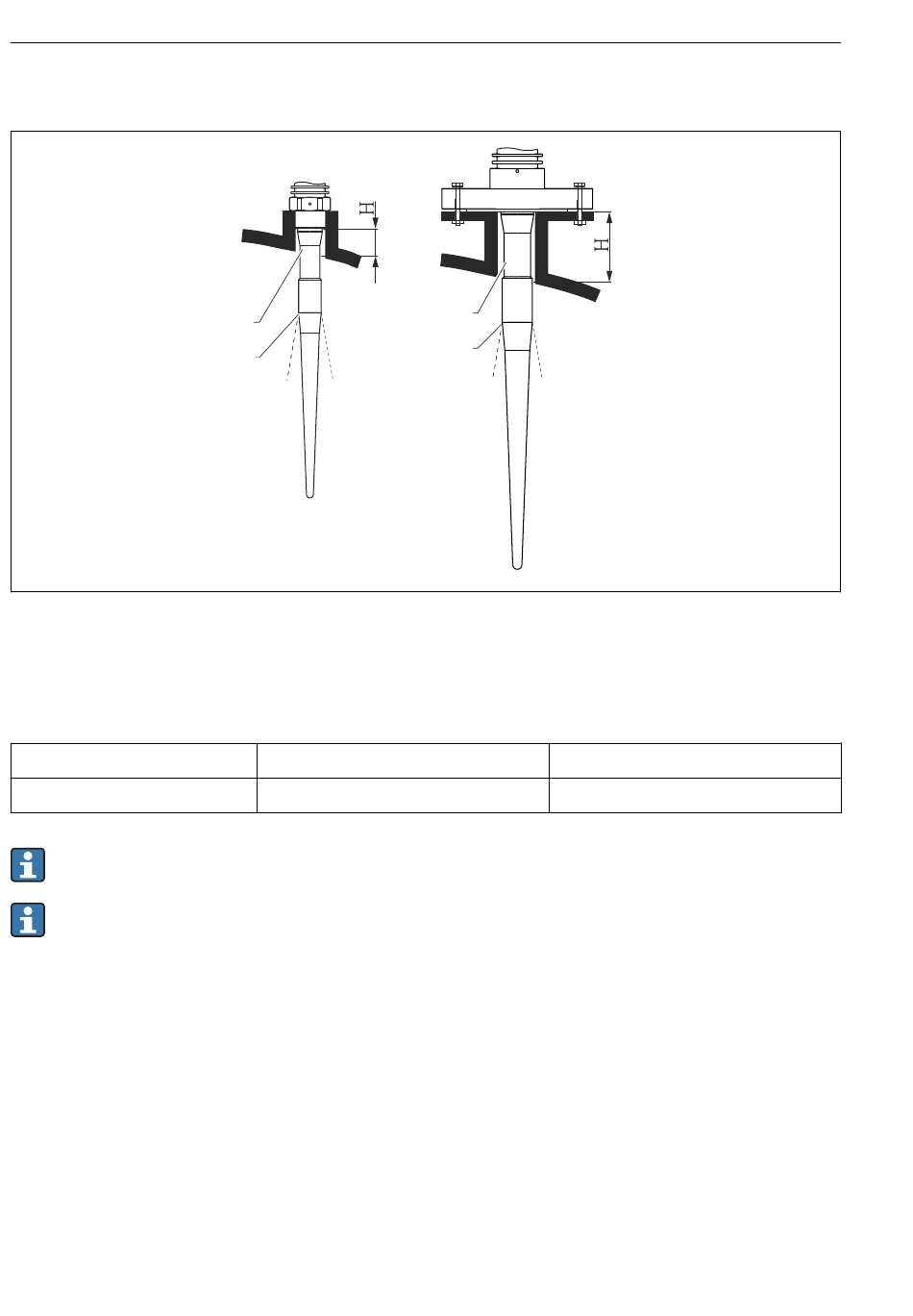

 2 Stutzenhöhe bei der Stabantenne (FMR53)
1 Inaktive Länge der Antenne
2 Strahlenaustritt erst ab hier
Antennenlänge
Stutzenhöhe H
Der inaktive Teil (1) der Stabantenne muss aus dem Stutzen ragen.
• Bei Flanschen mit PTFE-Plattierung: Hinweise zur Montage von plattierten Flanschen
beachten
• Die PTFE-Flanschplattierung dient üblicherweise gleichzeitig als Dichtung zwischen
dem Stutzen und dem Geräteflansch
Hinweise zum Einschraubgewinde
• Beim Einschrauben nur am Sechskant drehen.
• Werkzeug: Gabelschlüssel 55 mm
• Maximal erlaubtes Drehmoment:
• Gewinde PVDF: 35 Nm (26 lbf ft)
• Gewinde 316L: 60 Nm (44 lbf ft)
12
1
2
390 mm (15,4 in)
< 100 mm (3,94 in)
Micropilot FMR53, FMR54 FOUNDATION Fieldbus
1
2
< 250 mm (9,84 in)
A0016821
540 mm (21,3 in)
