Montage
5.6.2 Hornantenne (FMR54)

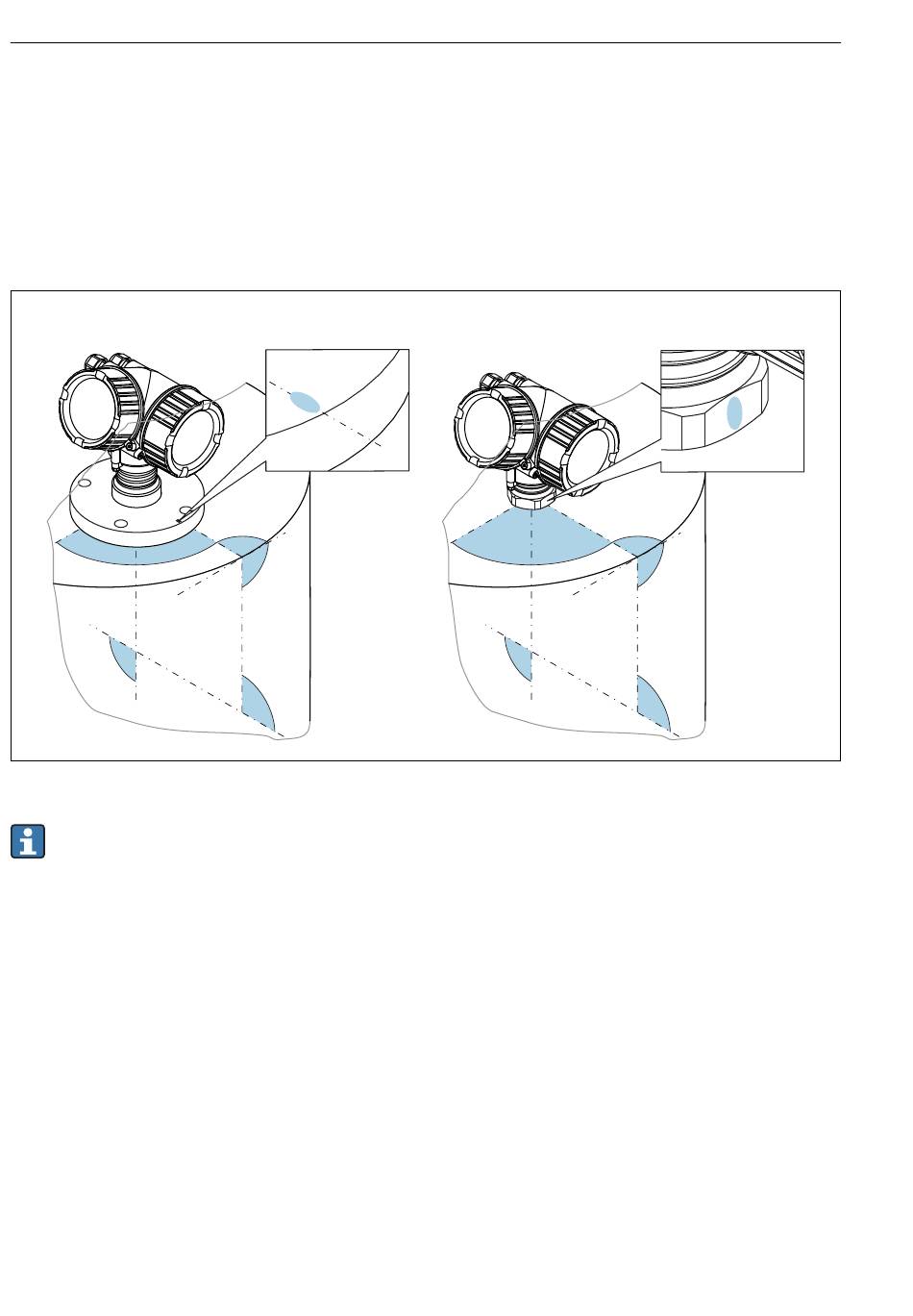

Ausrichtung
• Antenne senkrecht auf die Produktoberfläche ausrichten.
• Zur Ausrichtung befindet sich eine Markierung auf dem Flansch (an einer Stelle zwischen
den Flanschlöchern). Diese Markierung muss so gut wie möglich zur Tankwand ausgerich-
tet werden.
A
90°
90°
Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei parallelen
Strichen bestehen.
Hinweise zum Stutzen
Die Hornantenne sollte aus dem Stutzen ragen; evtl. Version mit Antennenverlängerung
100 ... 400 mm (4 ... 16 in) wählen (Zubehör).
14
90°
90°
90°
Micropilot FMR53, FMR54 FOUNDATION Fieldbus
B
90°
90°
90°
90°
90°
A0018974
