RIDA qLine® autoBlot | Bedienungsanleitung
5 Systemübersicht
5.1 Übersicht über die AutoBlot Bestandteile

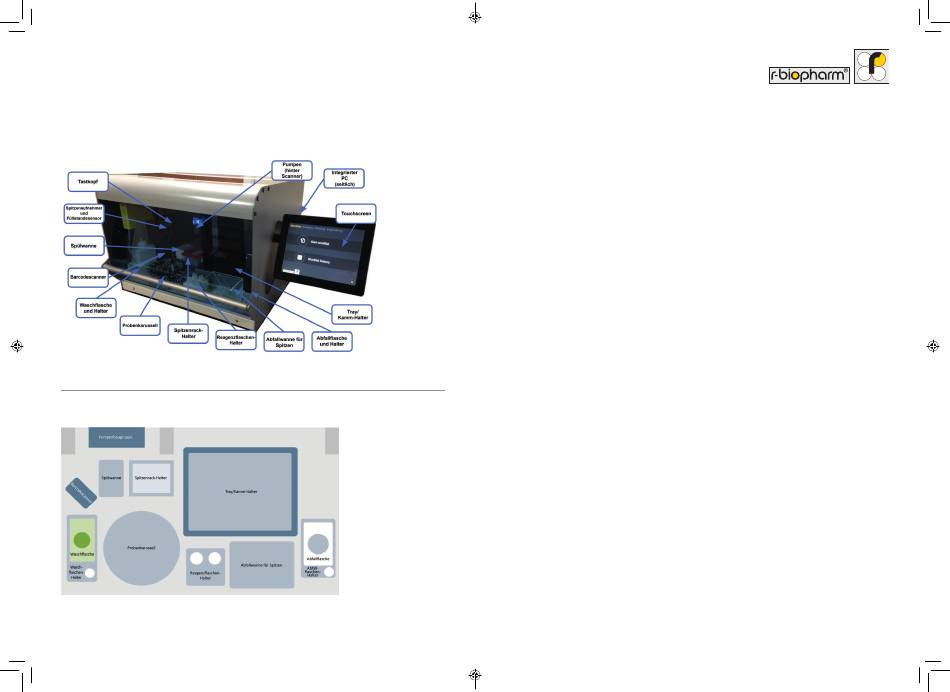

Abbildung 8:
Übersicht über die Hauptbestandteile des Geräts und ihre Positionen
5.2 Montage des Zubehörs
Abbildung 9: Darstellung des Ablagelayouts des Geräts
22
Abbildung 9 veranschaulicht die Positionierung des Zubehörs auf der Ablage des Geräts.
Weitere Hinweise zur Montage und Positionierung des Zubehörs finden Sie weiter unten.
Zubehör I. Spülwanne
Auf die Vertiefungen vor der Pumpenbaugruppe setzen. Kann nur auf eine Weise
eingesetzt werden.
Zubehör II. Probenkarussell
Richten Sie die vorstehenden Zylinder auf die entsprechenden Öffnungen im Mittelring
des Karussellgestells aus.
Zubehör III. Reagenzflaschen-Halter
Auf die Vertiefungen vor dem Traytisch setzen. Kann nur auf eine Weise eingesetzt werden.
Zubehör IV. Spitzenrack-Halter
Auf die Vertiefungen rechts von der Spülwanne setzen. Kann nur auf eine Weise eingesetzt
werden.
Zubehör V. Abfallwanne für Spitzen
Auf die Vertiefungen rechts vom Reagenzflaschen-Halter setzen. Kann nur auf eine Weise
eingesetzt werden.
Zubehör VI. Abfallflaschen-Halter
Auf die Vertiefungen rechts von der Abfallwanne für Spitzen setzen. Kann nur auf eine
Weise eingesetzt werden.
Zubehör VII. Abfallflasche und Deckel
Setzen Sie die Flasche in die Halterung und setzen Sie den weißen Deckel auf die Flasche.
Schließen Sie den Schlauch der Abwasserpumpe an.
Zubehör VIII. Waschflaschen-Halter
Auf die Vertiefungen linken vom Karussell setzen. Kann nur auf eine Weise eingesetzt
werden.
23
