16
2-Draht: 4-20mA HART, 4-20mA
14
13
12
+
1
9
+
2
3
5
6
+
1
9
+
2
3
5
6
 5

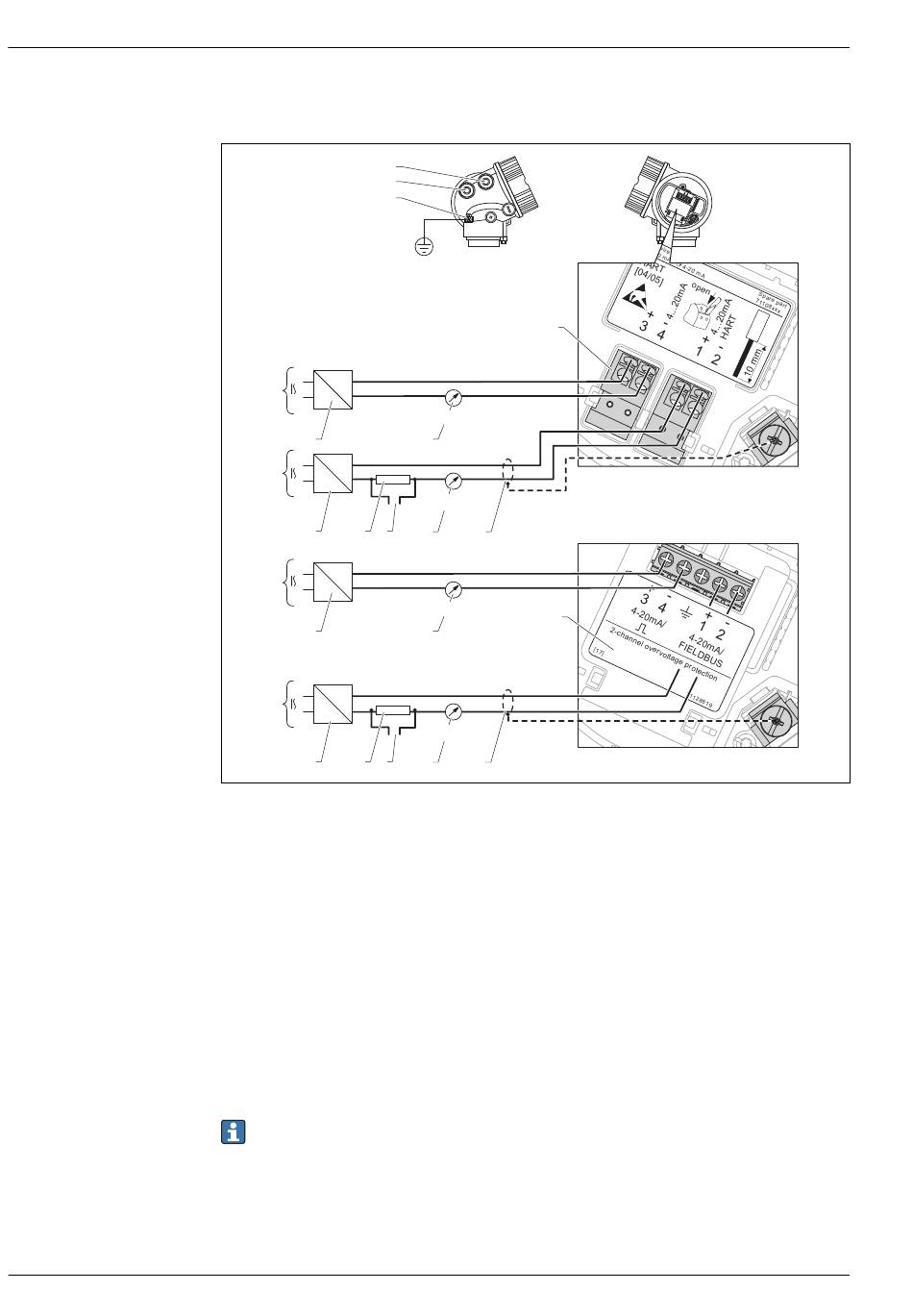

Klemmenbelegung 2-Draht, 4-20mA HART, 4-20mA
A
Ohne integrierten Überspannungsschutz
B
Mit integriertem Überspannungsschutz
1
Anschluss Stromausgang 2
2
Anschluss Stromausgang 1
3
Hilfsenergie für Stromausgang 1 (z.B. RN221N); Klemmenspannung beachten (→  23)
4
Kabelschirm; Kabelspezifikation beachten (→  25)
5
Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  23)
6
Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem)
7
Analoges Anzeigeinstrument: maximale Bürde beachten (→  23)
8
Analoges Anzeigeinstrument: maximale Bürde beachten (→  23)
9
Hilfsenergie für Stromausgang 2 (z.B. RN221N); Klemmenspannung beachten (→  23)
10
Überspannungsschutz-Modul
11
Anschlussklemmen für Stromausgang 2
12
Anschlussklemme für Potenzialausgleichsleitung
13
Kabeleinführung für Stromausgang 1
14
Kabeleinführung für Stromausgang 2
Diese Variante ist auch für den einkanaligen Betrieb geeignet. In diesem Fall Stromausgang 1
(Klemmen 1 und 2) verwenden.
A
11
+
-
4...20 mA
8
+
-
4...20 mA
7
4
B
+ +
-
4...20 mA
10
8
+
-
4...20 mA
7
4
Micropilot FMR56, FMR57
A0013923
Endress+Hauser
