Klemmenbelegung

14

Energieversorgung

2-Draht: 4-20mA HART
1 2 4
+
–
4...20 mA
3
1 2 4
+
–
4...20 mA
3

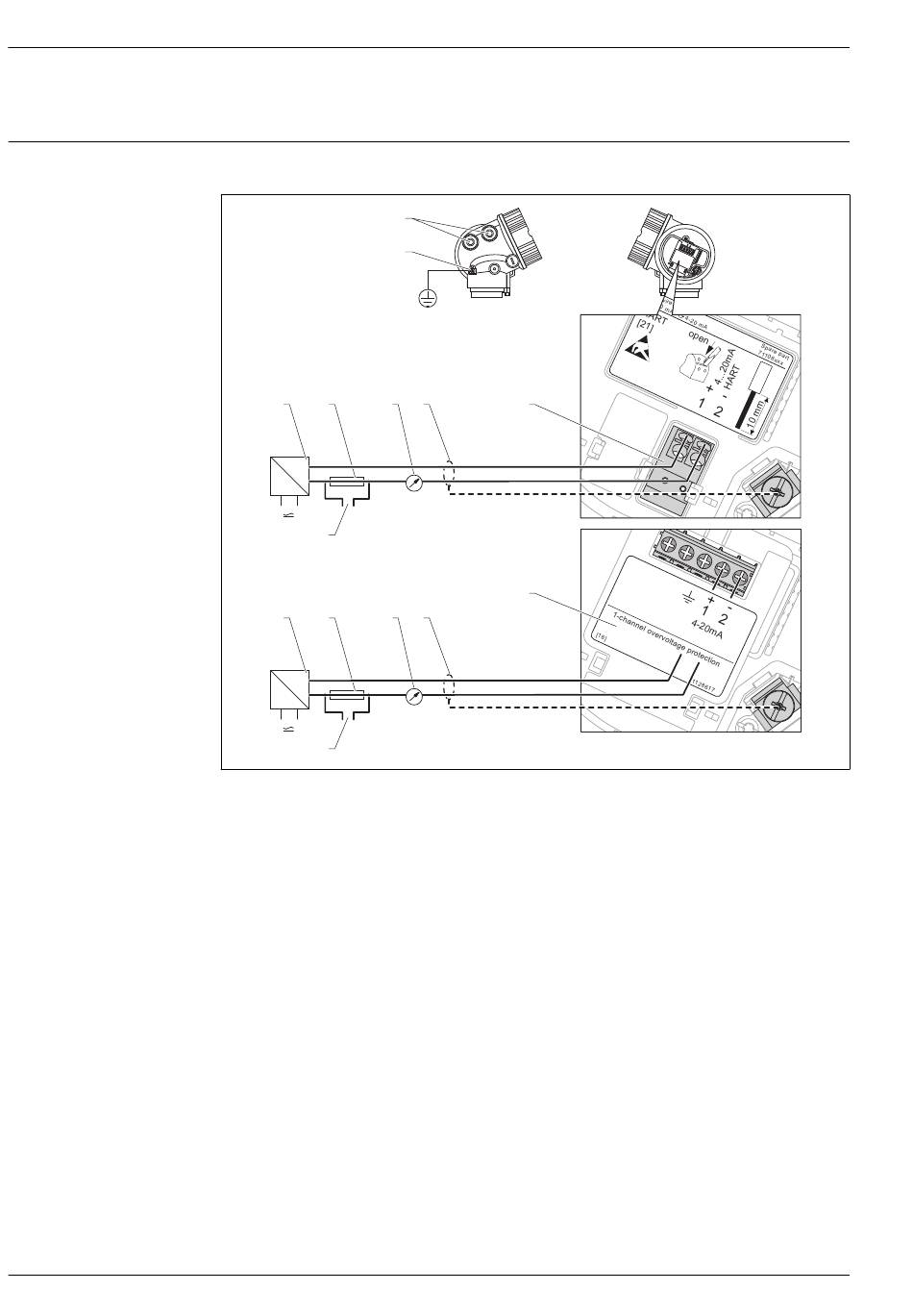

 3 Klemmenbelegung 2-Draht; 4-20mA HART
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten (→  22)
2 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  22)
3 Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument: Maximale Bürde beachten (→  22)
5 Kabelschirm; Kabelspezifikation beachten (→  25)
6 Anschlussklemmen 4-20 mA HART passiv
7 Überspannungsschutz-Modul
8 Anschlussklemme für Potenzialausgleichsleitung
9 Kabeleinführung
9
8
5 6
+
–
7
5
+
–
Micropilot FMR56, FMR57
A
B
