TEILEBEZEICHNUNG

MONTAGE
Der Sockel des Turmventilators besteht aus zwei Teilen, die um die
Schwingungsbasis herum passen. Beide Teile lassen sich leicht zusam-
menstecken. Die hintere Hälfte ist diejenige mit den Aussparungen für
das Stromkabel.
1.Bringen Sie zunächst die vordere Hälfte des Sockels an, indem Sie die
Löcher im Sockel mit den Schraubenlöchern in der Schwingungsbasis
ausrichten und das Stromkabel durch das mittlere Loch führen.
2.Rasten Sie dann die hintere Hälfte des Sockels auf der vorderen
Hälfte ein und befestigen Sie sie mit den vier Schrauben (mitgeliefert)

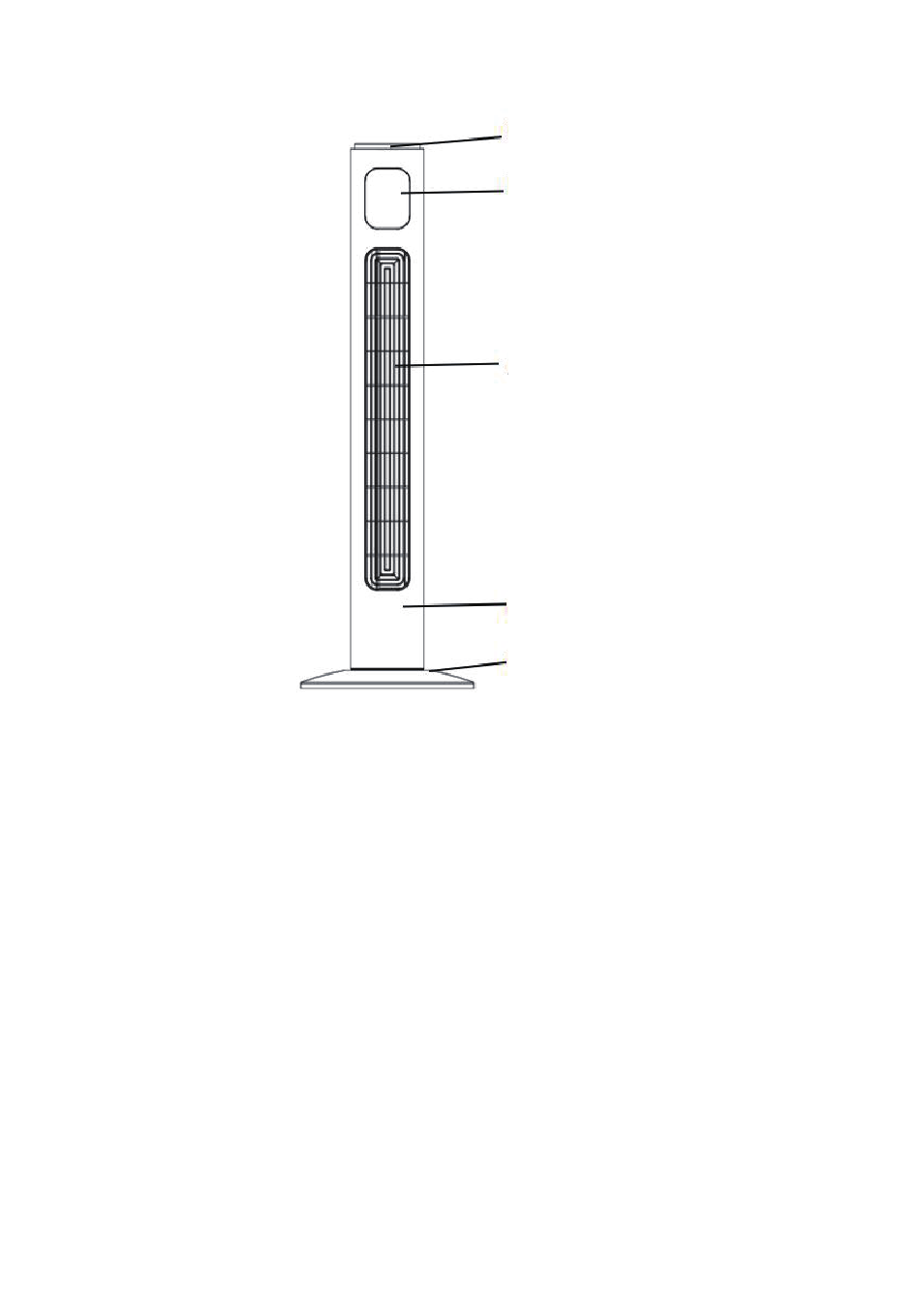

Bedienfeld
LED-Anzeige
Luftauslass
Frontabdeck
Basis
