Bedienung
2
Bedienung
2.1

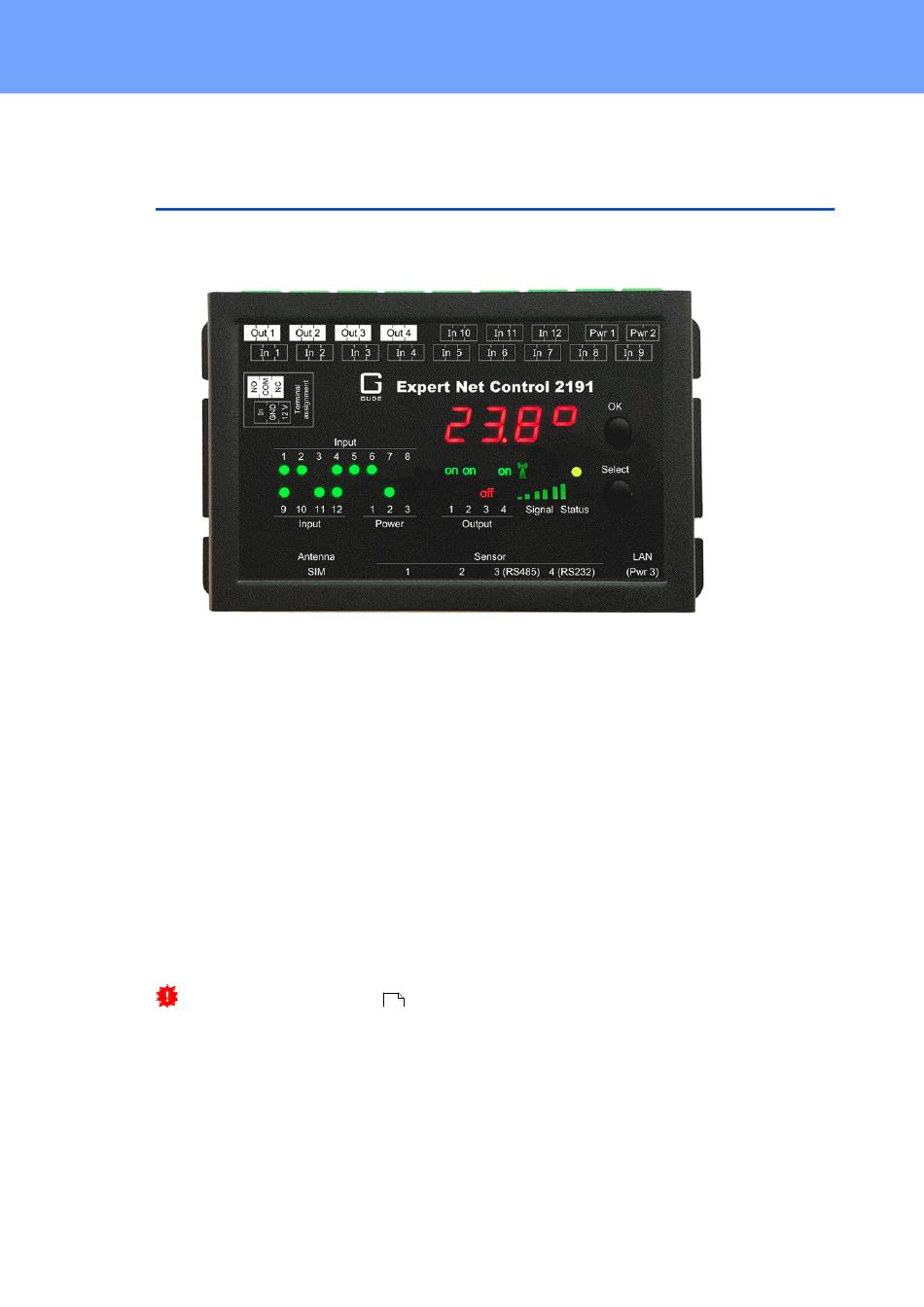

Bedienung am Gerät
Schalten
Den aktuellen Schaltzustand des Ausgangs erkennt man an den dazugehörigen Klar-
text-Anzeigen (Port-LEDs). Leuchtet die grüne "on" LED, ist der Port eingeschaltet,
leuchtet die rote "off" LED ist der Ausgangsport ausgeschaltet. Am Gerät befinden sich
die Taster „Select" und „Ok". Wenn Sie „select" drücken, kann man nacheinander fol-
gende Modi auswählen:
1. Zuerst blinken alle LED grün. Drückt man den „Ok" Taster für 2,5 Sekunden, wer-
den alle Ports eingeschaltet. (Sind alle Ports eingeschaltet, wird dies übersprun-
gen).
2. Danach blinken alle LED rot. Hält man den „Ok" Taster für 2,5 Sekunden werden,
alle Ports ausgeschaltet. (Sind alle Ports ausgeschaltet, wird dies übersprungen).
3. Bei einem weiteren „Select" beginnt die LED für den ersten Ausgang an zu blinken,
d.h. der Ausgang ist ausgewählt. Drücken Sie „Select" erneut, um den nächsten
Ausgang auszuwählen. Halten Sie den Taster „Ok" für eine Sekunde gedrückt, wird
der Zustand des gewählten Ausgangs umgeschaltet.
Man kann in der Front Panel
Modi 1 und 2 per Taster geschaltet werden können.
Anzeige Informationen
Ist kein Port manuell selektiert, werden durch wiederholtes Drücken des "Ok" Tasters
nacheinander die IP-Adresse und die Werte der externen Sensoren im Display (7-Seg-
ment Anzeige) dargestellt.
Status-LED
Expert Net Control 2111/2191
Konfiguration ausschalten, das alle Ports mit den
67
16
© 2021 GUDE Systems GmbH
