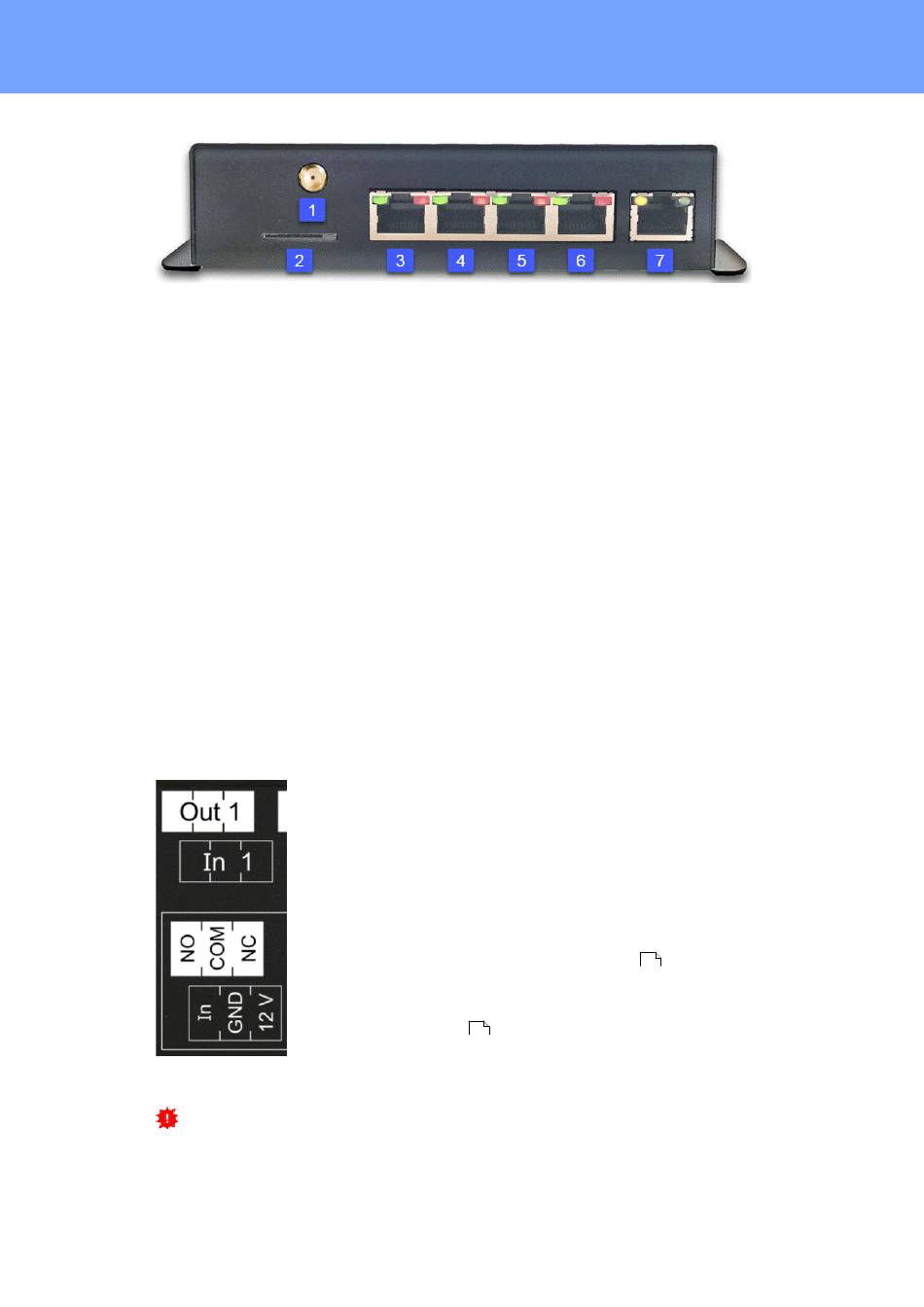

Gerätebeschreibung
1. Antennenanschluss
2. SIM-Karten Einschub
3. Anschluss Sensor Port 1
4. Anschluss Sensor Port 2
5. Anschluss Sensor Port 3 (RS485)
6. Anschluss Sensor Port 4 (RS232)
7. Netzwerkanschluss (RJ45) (mit Pwr3 = POE
Inbetriebnahme
· Verbinden Sie das Gerät (Pwr1 oder Pwr2) mit dem Steckernetzteil (12 V DC, 1 A).
· Optional verbinden Sie das Gerät mit einem zweiten Steckernetzteil (12 V DC, 1 A).
· Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
· Stecken Sie die optionalen externen Sensoren in die Anschlüsse.
· Schließen Sie die Antenne an und stecken Sie die Simkarte ein (nur
· Verbinden Sie die Signaleingänge und Relaisausgänge mit kompatiblen Geräten.
1.4.1
Anschlussbelegung
Die Anschlussbelegung der Klemmen ist auf der Gehäuseoberfläche aufgedruckt:
Als Alternative zur Verbindung von "In" und "GND", können Spannungen von bis zu
24 V ( = VIn
) an den Eingang "In" gelegt werden. Der Zustand "LOW" wird dann bei
max
kleiner 4 V, und "HI" bei größer 8 V angenommen.
Expert Net Control 2111/2191
(nur ENC
2191)
(nur ENC
2191)
nur ENC 2111-2 /
Dies bedeutet, das bei den Output Ports im Zustand "Off" nur
Verbindung zwischen dem Mittelpin (COM) und dem NC-Pin
(Normally Closed) besteht. Nimmt das Relay den Zustand
"On" an, dann existiert nur Kontakt vom Mittelpin (COM) zu
dem NO-Pin (Normally Open).
Die digitalen Signaleingänge (Input Ports) gehen in den logi-
schen Zustand "LOW" wenn der Pin "In" und der Mittelpin
"GND" gebrückt sind, sonst ist der Zustand "HI". Die Text-
ausgaben die mit den Zuständen "LOW" und "HI" verbunden
sind, können in der Input-Ports-Konfiguration
werden. In der Default Konfiguration sind die logischen Zu-
stände invertiert, so dass bei einem gebrückten Kontakt der
Zustand "HI" angenommen wird. Zusätzlich kann in der Sen-
soren-Konfiguration
63
12V-Pin aktiviert werden. Die Leistung der 12V Versorgung
(high = 600 mA, low = 400 mA) ist einstellbar.
2191-2)
ENC
definiert
43
eine 12 V Stromversorgung auf dem
2191).
10
