Verwandte Anleitungen für GUDE Systems Expert Net Control 2111
Inhaltszusammenfassung für GUDE Systems Expert Net Control 2111

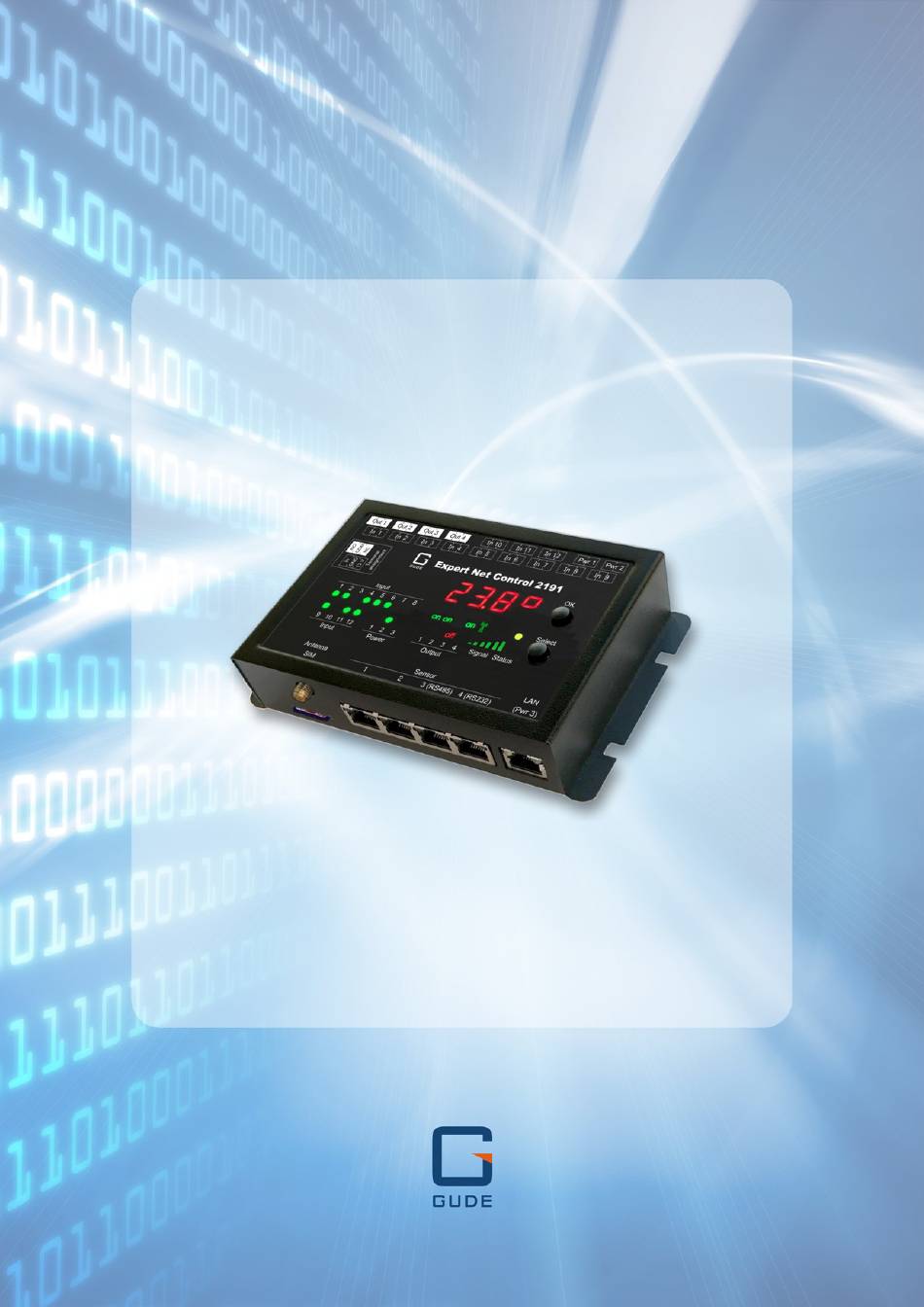

- Seite 1 Anleitung Expert Net Control 2111 Expert Net Control 2191 © 2021 GUDE Systems GmbH Handbuch Ver. 1.4.0 ab Firmware Ver. 1.4...
- Seite 2 Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 3: Inhaltsverzeichnis
Menü ........................ 33 2.4.2.1.1 Port Menü ....................34 2.4.2.1.2 Status Menü ....................34 2.4.2.1.3 Parameter Erläuterung ................34 2.4.3 Portkommandos ....................35 2.4.4 Sicherheit ....................... 38 Konfiguration Output Ports ......................40 Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 4 Geräte MIB 2111 ....................79 4.6.2 Geräte MIB 2191 ....................80 SSL ........................81 Konsole ......................... 83 4.8.1 SSH ......................... 87 4.8.2 Console Cmd 2111 ....................88 4.8.3 Console Cmd 2191 ....................95 Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 5 Inhaltsverzeichnis Modbus TCP ......................103 4.10 MQTT ......................... 108 4.10.1 Beispiel HiveMQ ....................111 Support Datensicherheit ....................113 Kontakt ....................... 113 Konformitätserklärungen ..................114 FAQ ........................114 Stichwortverzeichnis Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 6: Gerätebeschreibung
Gerätebeschreibung... -
Seite 7: Sicherheitserklärung
2191) · Schnellstart-Anleitung Beschreibung Der Expert Net Control 2111 / 2191 kann 4 Relaisausgänge schalten und 12 passive Signaleingänge überwachen. Das Gerät hat folgende Features: · 4 schaltbare, potenzialfreie Relaisausgänge mit Wechsleranschluss (NO und NC), hohe Schaltleistung 36 V, 3 A ·... - Seite 8 · 2 Eingänge zur redundanten Spannungsversorgung (12 V DC) über zwei externe Steckernetzteile (ein Steckernetzteil im Lieferumfang enthalten) · Bei Expert Net Control 2111-2 / 2191-2 zusätzlich zur Spannungsversorgung durch Power-over-Ethernet (PoE) möglich · Konsolen Kommandos über SSH, Telnet und serielle Schnittstelle ·...
-
Seite 9: Anschluss Und Inbetriebnahme
(nur ENC 2191) 8. GSM Signalstärke (nur ENC 2191) 9. Status LED 12 passive Signaleingänge (gelb) 4 potenzialfreie Relaisausgänge (rot) 2 Eingänge (Pwr1 + Pwr2) für Spannungsversorgung 12V DC, 1 A (grün) Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 10: Anschlussbelegung
Als Alternative zur Verbindung von "In" und "GND", können Spannungen von bis zu 24 V ( = VIn ) an den Eingang "In" gelegt werden. Der Zustand "LOW" wird dann bei kleiner 4 V, und "HI" bei größer 8 V angenommen. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 11: Redundante Spannungsversorgung
Stecker für Schaltausgänge und Si- Systemklemme 3-polig - AK1550/3-3.5- gnaleingänge GRÜN Sensoren Am Expert Net Control 2111 / 2191 können vier externe Sensoren der Firma Gude angeschlossen werden. Aktuell sind folgende Sensoren verfügbar Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 12 Gerätebeschreibung Feuchte/Temperatursensor 7102 (End-of-Life) Kabellänge Anschluss RJ45 Temperaturbereich -20°C bis +80°C, ±0,5°C (maximal) und ±0,3°C (typisch) Luftfeuchtebereich 0-100%, ±3% (maximal) und ±2% (typisch) (nicht kondensierend) Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 13 RJ45 Temperaturbereich -20°C bis +80°C bei ±2°C (maxi- -20°C bis +80°C bei ±2°C (maxi- mal) und ±1°C (typisch) mal) und ±1°C (typisch) Luftefeuchtebereich 0-100%, ±3% (maximal) und (nicht kondensierend) ±2% (typisch) Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 14 Ein Klick auf den Link in der "Name" Spalte klappt die Anzeige der Min und Max Werte auf. Die Werte in einer Spalte können über den "Reset" Knopf zurückgesetzt werden. Der "Reset" Knopf in der Namensspalte löscht alle gespeicherten Min und Max Werte. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 15: Bedienung
Bedienung... -
Seite 16: Bedienung Am Gerät
Modi 1 und 2 per Taster geschaltet werden können. Anzeige Informationen Ist kein Port manuell selektiert, werden durch wiederholtes Drücken des "Ok" Tasters nacheinander die IP-Adresse und die Werte der externen Sensoren im Display (7-Seg- ment Anzeige) dargestellt. Status-LED Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 17: Control Panel
Die Webseite bietet einen Überblick über den Schaltzustand, und zeigt die Strom- Messwerte an. Sowie die Sensoren, sofern sie angeschlossen sind. Klickt man auf einen einzelnen Port, dann erscheinen die Schaltflächen, um den Port zu kontrollieren: Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 18: Batchmode
Wartezeit dazwischen (in Sekunden, Minuten oder Stunden) auswählen. Optional kann das Gerät auch über ein Perl-Skript oder externe Programme wie wget geschaltet werden. Mehr Informationen dazu erhalten Sie in unserem Support-Wiki un- ter www.gude.info/wiki. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 19: Maintenance
Bei Geräten mit GSM-Modul (Expert Net Control 2191) werden zusätzlich Empfangs- informationen, das Prepaid Guthaben und die eigene Rufnummer angezeigt. Eine Übersicht der GSM-Aktivitäten kann ausgeklappt werden. Maintenance Die aktuelle Gerätegeneration mit IPv6 und SSL erlaubt es alle Wartungsfunktionen im Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 20: Maintenance Im Webinterface
Bei Geräten mit Relais, verändert ein Betreten oder Verlassen des Bootloader Mo- dus nicht den Zustand der Relais, solange die Betriebsspannung erhalten bleibt. Das Programm "GBL_Conf.exe" ist kostenlos auf unserer Webseite www.gude.info er- hältlich und befindet sich auch auf der beiliegenden CD-ROM. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 21: Werkszustand
Gerät in den Werkszustand versetzt. 2.3.1 Maintenance Seite Diese Sektion ermöglicht den Zugriff auf wichtige Funktionen wie Firmware-Update oder den Neustart des Geräts. Es empfiehlt sich aus diesem Grunde ein HTTP-Pass- wort zu setzen. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 22 Restore Fab Settings and Restart Device: Führt einen Neustart aus und setzt das Gerät in den Werkszustand Enter Bootloader Mode: Springt in den Bootloader-Modus, in welchem mit "Gbl_Conf.exe" Einstellungen vorgenommen werden können. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 23: Konfigurationsmanagement
Die Konfigurationsdatei enthält (mit Ausnahmen) nur Werte die vom Default abwei- chen. Der Befehl "system fabsettings" (gehe zu Werkszustand) vom Anfang einer er- zeugten Konfigurationsdatei darf deshalb nicht entfernt werden, ansonsten wird das Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 24: Konfiguration Über Telnet
· Aktivieren Sie unter "Program Device" den Menüpunkt "Enter Bootloader" 4) per Webinterface: · Drücken Sie "Enter Bootloader Mode" auf der Maintenance Webseite Ob sich das Gerät im Bootloader-Modus befindet, erkennen Sie am Blinken der Status Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 25 · Wählen Sie nun unter "Program Device" den Menüpunkt "Reset to Fab Settings" · Die Status LED blinkt nun in schnellem Rhythmus, warten Sie, bis die LED wieder langsam blinkt (ca. 5 Sekunden) Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 26: Gsm
Sicherheitseinstellung um nicht versehentlich eine eingelegte SIM Karte bei falschem Code zu sperren. Loggen Sie sich in den EPC NET GSM ein. Gehen Sie über die Reiter ins Menü / Configuration/ GSM/ General Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 27: Sms
%port state [Portnummer] {Portcode/Mastercode} Kommando: Abfrage des Status von Output Port 1, mit Portcode 1111 %port state p1111 Antwort Beispiel: Hostname: ENC-2191 Output Port state: Port 1 is Off Credit: 130.50 Eur Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 28: Port: Einfaches Schalten
'21' .. '29' on, wait [t1 .. t9]s, off '31' .. '39' toggle, wait [t1 .. t9]s, toggle Anmerkung: Sequenznummern sind identisch mit den DTMF Codes bei VoiceCalls. Zeit in Sekunden Beispiel: %port batchmode 1 13 m0123 Antwort: Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 29: Port: Schalten In Serie (Coldstart)
Beispiel: %config get code m1234 Antwort: Config: code = on Beispiel: %config get Antwort: Config: code = on telbook = off [...] adminnum = 0161123456 gsm = on Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 30: Konfiguration: Schreiben
Rufnummer für E-Mail email max. 15 Zeichen Benachrichtigungen Nur Admin kann den mastergsm on, off EPC steuern Autosync der internen autosync on, off Zeit Schaltet Ton bei calltone on, off Voicecall an Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 31: Sensoren: Zustand Abfragen
%all state Antwort Beispiel: Device name: epc007: Status Output Port state: outp: 1=On 2=On 3=On 4=Off Inputport state: dinp: 1=Off 2=Off 3=Off 4=Off Account credit: Credit: 130.50 Eur 2.4.1.2 SMS Antworten Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 32: Kommando Antwort Sms
[port] = 'Port 1' .. 'Port 99' (oder je nach Config:portname) [s] = 'on' .. 'off' [port] [s] [port] = 'Port 1' .. 'Port 99' (oder je nach Config:portname) [s] = batchmode, toggled, Coldstart Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 33: Voice Call
- ins Statusmenü wechseln 1111 - Mastercode Zur Navigation in den Menü werden folgende Befehle benötigt: *99# - Jump to Main Menu *98# - Return to prev Menu *97# - Help Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 34: Port Menü
Ansage des Status aller Output Ports 2.4.2.1.3 Parameter Erläuterung [pn] Output-Port Nummer - Values: '1' .. '9' Bei Geräten mit mehr als 9 Power Ports sind die Portnummern zweistellig anzuge- ben - Values: '01' .. '99' Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 35: Portkommandos
Liste der möglichen Port-Kommandos (pc) Port Kom- Befehl Auswirkung mando Port ausschalten Port einschalten toggle Port schaltet um Abfrage des Schaltzustands des Power- state info ports reset ausschalten, 30 Sek. warten, einschalten Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 36 Port schaltet aus, nach t7 wieder an wait t7, on Batchmode: off, Port schaltet aus, nach t8 wieder an wait t8, on Batchmode: off, Port schaltet aus, nach t9 wieder an wait t9, on Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 37 Port schaltet um und nach t7 wieder toggle, wait t7,toggle Batchmode: Port schaltet um und nach t8 wieder toggle, wait t8, toggle Batchmode: Port schaltet um und nach t9 wieder toggle, Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 38: Sicherheit
Check terCode Jeder kann zu- Sehr niedrig greifen Nur Telefon- Normal buch kann zu- greifen Nur Jemand Hoch mit Code kann zugreifen Nur Telefon- Sehr Hoch buch mit Code kann zugreifen Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 39: Konfiguration
Konfiguration... -
Seite 40: Automatische Konfiguration Per Dhcp
Initialization status (coldstart): Dies ist der Schaltzustand, den der Output Port beim Einschalten des Gerätes annehmen soll (on, off, remember last state). Die Einstellung remember last state speichert im EEPROM den zuletzt manuell eingestellten Zustand des Output Ports. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 41: Watchdog
Port Reset bleibt die Anzeige orange, bis das neugestartete Gerät wieder auf Ping re- quests antwortet. Sie können sowohl Geräte in Ihrem eigenen Netzwerk überwachen, als auch Geräte in einem externen Netzwerk um beispielsweise die Betriebsbereitschaft Ihres Router zu prüfen. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 42 Setzt man den Watchdog in den IP Master-Slave Betrieb, wird der Port abhängig von der Erreichbarkeit eines Endgerätes geschaltet. Abhängig von der Konfiguration der Port wird eingeschaltet, wenn das Endgerät erreichbar ist, oder umgekehrt. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 43: Input Ports
Input HI Text Message: Text Anzeige im Control Panel und in Nachrichten wenn ein HI Signal am Input Port anliegt. Input LOW Text Message: Text Anzeige im Control Panel und in Nachrichten wenn ein LOW Signal am Input Port anliegt. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 44: Ethernet
Sonderzeichen oder Umlaute im Hostnamen können zu Problemen im Netzwerk führen. IP V4 Address: Die IP-Adresse des Gerätes. IPv4 Netmask: Die Netzmaske im verwendeten Netz. IPv4 Gateway address: IP-Adresse des Gateway. IPv4 DNS address: Die IP-Adresse des DNS-Servers. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 45 Manuelle IPv6 Konfiguration Die Eingabefelder für das manuelle Setzen von IPv6-Adressen erlauben das Konfigu- rieren des Prefix von vier zusätzlichen IPv6 Geräteadressen, sowie die Angabe von zwei DNS-Adressen und einem Gateway. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 46: Ip Acl
Sollten Sie sich hier aus Versehen „ausgesperrt“ haben, aktivieren Sie den Boot- loader-Modus und deaktivieren Sie mit Hilfe des Programms "GBL_Conf.exe" die IP ACL. Als Alternative können Sie das Gerät in den Werkszustand zurücksetzen. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 47: Http
Passworts einloggen um Einstellungen zu ändern. User können sich unter Ein- gabe des User-Passworts einloggen um die Status-Informationen abzufragen und Schaltvorgänge auszulösen. Use radius server passwords: Username und Passwort werden von einem Radius Se- ver validiert. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 48: Protocols
Passwort ändern, so muss immer das vollständige Passwort neu eingegeben werden. Sollten Sie das Passwort vergessen haben, aktivieren Sie den Bootloader-Modus und deaktivieren Sie dann die Passwortabfrage mit der Software GBL_Conf.exe. Protocols 3.4.1 Console Telnet Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 49: Ssh Und Telnet
Enable binary KVM protocol: Schaltet das KVM Protokoll zusätzlich ein. Enable UTF8 support: Aktiviert die Zeichenkodierung in UTF8. Push messages: Sendet Push Messages über die serielle Konsole. Require user login: Es werden Username und Passwort verlangt. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 50: Syslog
Enable Syslog: Hier können Sie einstellen, ob die Syslog-Informationen über das Netz- werk weitergegeben werden sollen. Syslog Server: Wenn Sie den Punkt Enable Syslog aktiviert haben, tragen Sie hier die IP-Adresse des Servers ein, an den die Syslog-Informationen übertragen werden sol- len. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 51: Snmp
SNMP v2 public Community:: Das Passwort für die SNMP-get Arbeitsgruppe. SNMP v2 private Community: Das Passwort für die SNMP-set Arbeitsgruppe. Enable SNMP v3: Aktiviert SNMP v3. SNMP v3 Username: Der SNMP v3 Benutzername. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 52: Radius
MIB table: Der Download Link zur Textdatei mit der MIB-Table für das Gerät. Weitere Informationen zu den SNMP-Einstellungen erhalten Sie durch unseren Sup- port oder finden Sie im Internet unter www.gude.info/wiki. 3.4.4 Radius Enable Radius Client: Aktiviert die Validierung über Radius. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 53 Test Username: Username Eingabefeld für Radius Test. Test Password: Passwort Eingabefeld für Radius Test. Die "Test Radius Server" Funktion ermöglicht die Überprüfung, ob eine Kombination von Username und Passwort von den konfigurierten Radius Servern akzeptiert würde. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 54: Modbus Tcp
Modus TCP port: Die TCP/IP Portnummer des Brokers. Username: Der MQTT Benutzername. password: Das Passwort zum Benutzernamen. Client ID: Die MQTT Client ID. Die Client IDs eines Benutzers müssen unterschiedlich sein! Wenn zwei Clients ei- Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 55: Clock
Publish device data summary interval: Zeitintervall in dem Nachrichten mit dem globa- len Zustand des Gerätes verschickt werden. MQTT Logs: Gibt einzelne Logmeldungen zu dem Verbindungsaufbau aus. MQTT Broker Status: Zeitinformationen über Verbindungsdauer, dem letzten publish und dem letzten keep-alive. Clock Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 56: Ntp
Der Benutzer kann manuell eine Uhrzeit setzen. set to Browsertime: Setzt die Uhrzeit des Webbrowsers. Wenn Time Synchronisation eingeschaltet ist, wird eine manuelle Uhrzeit bei der nächsten NTP Synchronisation überschrieben. 3.5.2 Timer Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 57: Timer Konfiguration
Register "Action CLI" verfügbar, und nicht das Register "Action Por- tSwitch". Einen einfachen Timer anlegen Aktiviert man "New Rule: simple Timer" wird folgender Dialog angezeigt: Man stellt hier ein, welcher Port für welchen Zeitraum geschaltet werden soll, und an Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 58: Einen Komplexen Timer Anlegen
Wenn eine Regel gelöscht wird, dann rücken die nachfolgenden Regeln nach. Auch die Nummerierung der nachfolgenden Regeln ändert sich dann um eins. Dies gilt auch für den Index in den Konsolen Kommandos. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 59: Eine Regel Erweitern
Webseite gesperrt, solange der Batchmode läuft. Die Funktion "Action PortSwitch" steht nur bei Geräten mit schaltbaren Ports zur Verfügung. Eine Regel erweitern Zur Demonstration wird hier der einfache Timer aus dem vorherigen Beispiel erweitert: Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 60 Bei dieser Regel ist auf dem "Options" Register der Zeitraum auf den Bereich zwi- schen dem 5.10.2021 und dem 5.4.2022 eingeschränkt. Die Timer-Regel wird in die- sem Beispiel nur mit einer Wahrscheinlichkeit (Random Trigger Probability) von 90% ausgeführt. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 61: Beispiel Port An Einem Datum Schalten
Zeitpunkt ausschalten möchte, kann man es nicht direkt mit einem einfachen Timer durchführen. Daher kann es sinnvoll sein, den Timer erst als einen einfachen Timer anzulegen, und dann in im erweiterten Dialog anzupassen. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 62: Beispiel Jalousiesteuerung
Man kann den Jitter z.B. für eine Rollladensteuerung einsetzen. Bei dem klassischen Beispiel einer Rollladensteuerung möchte man, um potentielle Einbrecher zu verwir- ren, die Jalousien nicht immer zu den gleichen Zeitpunkten herauf- und herunterfah- Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 63: Sensors
Select Sensor Field: Wählt einen Datenkanal aus einem Sensor aus. Enable ... Messages: Schaltet die Überwachung von Sensor-Grenzwerten ein. Maximum/Minimum value: Einstellbare Grenzwerte, bei denen Meldungen per SNMP- Trap, Syslog oder E-Mail versendet werden sollen. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 64: Hysterese Beispiel
Konfiguration oder Einstecken des Sensors werden die Aktionen geschaltet, die dem Bereich entsprechen, in dem sich die aktuelle Temperatur befindet. Beispiel mit "Maximum value" von 65 °C, "Minimum value" von 25 °C und Hysterese Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 65 Es werden nur die Schaltvorgänge ausgelöst, für die Aktionen definiert wurden. Ist für einen Port kein "On" oder "Off" definiert, so kann der Port diesen Zustand niemals durch Überschreiten von Sensorwerten erreichen. Es sei denn, es ist der Anfangszu- stand. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 66: E-Mail
Platzhalter, da aus Sicherheitsgründen auf dem Gerät nie das Pass- wort selber angezeigt wird. Möchte man das Passwort ändern, so muss immer das vollständige Passwort neu eingegeben werden. E-Mail Logs: Ausgabe von E-Mail Diagnose Nachrichten. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 67: Front Panel
Karte. Man kann über diesen Menüpunkt nicht den Pin der SIM Karte än- dern. My phone number: Tragen Sie hier die Telefonnummer der eingelegten SIM Karte ein. Admin SMS number: An diese Handynummer werden per SMS alle GSM Gerätenach- richten gesendet. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 68: Gsm Misc
Statt "Port 1", wird z.B. "Serverraum 1 Etage" ausgegeben. Dies kann zu längeren SMS mit erhöhten Kosten führen Enable autosync SMS: wenn aktiv versucht der EPC/ENC sich nach dem Einschalten die Zeit und Datumsinformationen aus dem GSM Netz zu ziehen Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 69: Gsm Phonebook
Wollen Sie mit einer FreeCall Nummer ins Voice Menü kommen müssen Sie die Telefonnummer unterdrücken. 3.9.4 GSM SIM Card Um eine neue SIM Karte einzulegen wählen Sie den Punkt "Change GSM SIM-card" Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 70: Gsm Provider
Guthaben abfragen. Die genaue Schreibweise ist wichtig, damit das Gerät erkennt, ob in einer Nachricht das aktuelle Guthaben mitgeteilt wird. Balance parsing string: Tragen Sie hier die Abfrage ein welche Sie an Ihren Provider senden um das Guthaben abzufragen, z.B. *101# Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 71: Spezifikationen
Spezifikationen... -
Seite 72: Automatisierte Zugriffe
Über die http Schnittstelle kann das Gerät mit CGI Befehlen gesteuert werden, und gibt die interne Konfiguration und Status im JSON Format zurück. Der Aufbau der CGI Kommandos und der JSON Daten ist in unserem Wiki-Artikel näher erklärt: http://wiki.gude.info/EPC_HTTP_Interface Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 73: Nachrichten
Konfiguration unter "Message Channels" aktiviert werden. Nur wenn dort ein Häkchen gesetzt ist, wird dieser Nachrichten-Kanal auch verwendet. Nachrichten Übersichtstabelle Hier ist die Übersicht, welche Nachrichten auf welchem Kanal verschickt werden. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 74: Konsolen Push-Nachrichten
Es gibt dann die Möglichkeiten: · Man filtert alle eingehenden Zeichen zwischen "#" und CR/LF · oder öffnet einen zweiten Kanal (Telnet, SSH, seriell) und schaltet dort die Push- Nachrichten ein Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 75: Ip Acl
Beispiel kann auch so geschrieben werden: 1234:4ef0:0:0:19:32ff:fe00:124 Man darf einen oder mehrere aufeinanderfolgende Blöcke auslassen, wenn Sie aus Nullen bestehen. Dies darf in einer IPv6-Adresse aber nur einmal durchgeführt wer- den! Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 76: Radius
NET-SNMP Software. Das Gerät unterstützt die SNMP Protokolle v1, v2c und v3. Sind in der Konfiguration Traps aktiviert, werden die auf dem Gerät erzeugten Messa- ges als Notifications (Traps) versendet. SNMP Informs werden nicht unterstützt. SNMP Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 77: Snmp V1 Und V2C
3DESKey" und "AES-256-3DESKey" eine Art der Schlüsselerzeugung, die auch beim "3DES" ("draft-reeder-snmpv3-usm-3desede-00") eingesetzt wird. Ist man kein SNMP Experte, empfiehlt es sich, jeweils die Einstellungen mit und ohne "...-3DESKey" aus- zuprobieren. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 78: Änderung Im Trap-Design
Tools (snmpget, snmpset, snmpwalk, etc.) NET-SNMP ist u.a. für Linux und Windows verfügbar. Nach der Installation von NET-SNMP sollten Sie die Gerätespezifische MIB des Geräts in das "share" Verzeichnis von NET-SNMP legen, z.B. nach c:\usr\share\snmp\mibs bzw. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 79: Geräte Mib 2111
Delay in sec for repower port after switching off epc2111PortResetDuration .60.1.3.1.2.1.8.x Integer32 Delay in sec for turning Port on again after Reset action enc2111ActiveInputs .60.1.5.6.1.0 Unsigned32 Number of suppported Input Channels. enc2111InputIndex .60.1.5.6.2.1.1.x Integer32 None enc2111Input .60.1.5.6.2.1.2.x INTEGER Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 80: Geräte Mib 2191
The total number of switch actions ocurred on a Relay Port. Does not count switch commands which will not switch the ralay state, so just real relay switches are displayed here. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 81: Ssl
Einbußen, und damit längeren Ladezeiten kommen. In dieser Konstellation unterstützt die Chromium Engine nicht korrekt den SSL Session Cache (Session Tickets) und die Mathematikeinheit der Embedded CPU kann mit andauernden RSA Operationen über- Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 82: Erstellen Eigener Zertifikate
-new -key server.key -out server.csr openssl req -x509 -days 365 -key server.key -in server.csr -out server.crt Hat man Schlüssel und Zertifikat erstellt, werden beide Dateien zu einer Datei aneinan- dergehängt: Linux: Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 83: Konsole
Eine komplette Liste aller möglichen Geräte-Befehle finden Sie im Kapitel "Console Cmd". Parameter Werden für die Kommandos Parameter erwartet, lässt sich der Parameter numerisch oder als Konstante übergeben. Bekommt man als Hilfe z.B. die folgende Zeile: Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 84 Neustart. In der "Cmd Overview" Tabelle ist dies mit "Note 2" gekennzeichnet. 2. Einige Konfigurationen (wie z.B. die vergebenen IPv6-Adressen) haben mehrere Werte, die sich dynamisch ändern können. Dies ist mit "Note 3" in der "Cmd Over- view" Tabelle markiert. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 85 Zeichen unter dem Cursor Rück löscht Zeichen links vom Cursor rauf, runter Zeigt ältere Eingabezeilen (History) Tab, Strg-Tab vervollständigt das Wort am Cursor Strg-C löscht die Zeile Sensor Beispiele a) externe Sensoren Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 86 Diese Varianten geben die Sensorwerte der Feldliste oder eines Sensors an Outlet Port 2. d) Port-Relais anzeigen >port all state 1 show P1=ON,P2=OFF,P3=ON,P4=OFF,P5=OFF,P6=OFF,P7=OFF,P8=ON Der Befehl "port all state {MODE0=0|MODE1=1|MODE2=2} show" gibt den Schaltzu- stand aller Relais in 3 möglichen Formaten zurück. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 87: Ssh
Es werden RSA und ECDSA Public Keys akzeptiert. Generierte Schlüssel können z.B. direkt aus putty gen kopiert, und direkt in das Configuation - Console Eingabefeld eingefügt werden. Public Keys werden im SSH2 oder OpenSSH Format angenommen. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 88: Console Cmd 2111
{OFF=0|ON=1} enables UTF8 support console serial utf8 show shows if UTF8 enabled console serial login set {OFF=0|ON=1} enables login on/off console serial login show shows if login enabled Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 89 {port_num} {sen_type} {sen_field} shows minimum value for sensor minval show extsensor {port_num} {sen_type} {sen_field} hyst sets hysterese value for sensor set {num} extsensor {port_num} {sen_type} {sen_field} hyst shows hysterese value for sensor Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 90 {port_num} events show shows if input events are enabled input {port_num} events type set "{EVT_SYSLOG=0,EVT_SNMP=1,EVT_EMAIL=2 enables different event types ,EVT_SMS=3,EVT_GSMEMAIL=4,EVT_BEEPER =5,EVT_DISPLAY=6,EVT_CONSOLE=7}" input {port_num} events type show shows what event types are enabled Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 91 {broker_idx} qos set {QOS0=0|QOS1=1} sets QoS level mqtt {broker_idx} qos show shows QoS level mqtt {broker_idx} keepalive set {num_secs} sets keep-alive time mqtt {broker_idx} keepalive show shows keep-alive time Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 92 {PRIMARY=0|SECONDARY=1} password sets radius server shared secret set "{passwd}" radius {PRIMARY=0|SECONDARY=1} password sets radius server crypted shared secret hash set "{passwd}" radius {PRIMARY=0|SECONDARY=1} auth sets server request timeout timeout set {num_secs} Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 93 {OFF=0|ON=1} blocks panel buttons when not enabled system panel enabled show shows if panel buttons are enabled Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 94 6. Bitte die Tabellen Externer Sensor Feld und Externer Sensor Typ konsultieren, um den richtigen Index zu finden Externer Sensor Typ Tabelle "{sen_type}" Konstanten "{7x01=0|7x04=0|7x02=1|7x05=1|7x06=2}" Index Beschreibung Produkte Temperatur 7001, 7101, 7201 Temperatur 7004, 7104, 7204 Temperatur, Luftfeuchtigkeit 7002, 7102, 7202 Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 95: Console Cmd 2191
{OFF=0|ON=1} enables SSH console ssh enabled show shows if SSH enabled console ssh port set {ip_port} sets SSH port console ssh port show shows SSH port Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 96 {port_num} type show shows type of sensor extsensor {port_num} {sen_type} {sen_field} enables sensor events on/off events set {off=0|on=1} extsensor {port_num} {sen_type} {sen_field} shows if sensor events are enabled Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 97 "{pin_num}" sets master pin for port changes Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 98 "input" input {port_num} state show shows input state input all state {MODE0=0|MODE1=1|MODE2=2} shows input state of all ports in 3 different view Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 99 Modbus TCP support modbus enabled show shows if Modbus is enabled modbus port set <ip_port> sets Modbus TCP port modbus port show shows Modbus TCP port mqtt enters cmd group "mqtt" Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 100 {port_num} watchdog pingretries set {num} sets port watchdog ping retries port {port_num} watchdog pingretries show shows port watchdog ping retries port {port_num} watchdog retrybooting set sets port watchdog retry booting to on/off Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 101 SNMP trap receiver snmp trap receiver {trap_num} show {trap_num} syslog enters cmd group "syslog" syslog enabled set {OFF=0|ON=1} enables syslog msgs on/off syslog enabled show show if syslog enabled Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 102 Hinweise 1. Legacy - Der Befehl ist von einer neueren Version abgelöst worden 2. Befehl kann auf allen Ebenen ausgeführt werden Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 103: Modbus Tcp
0x8200 0x823f Input Registers Spannungsquellen Sen. 0x8240 0x827f Input Registers Residual Current Monitor 0x8280 0x82cf Input Registers Bank Power Source Auswahl 0x000 0x00f Holding Registers Lüfter Modus 0x010 0x01f Holding Registers Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 104 EPC 8221 / 8226 0 = Bank A, 1 = Bank B ENC 2111 / 2191 0 = Pwr1, 1 = Pwr2 ESB 7213 / 7214 0 = Pwr1, 1 = Pwr2 (nur 7214) Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 105 Bei der Expert Sensor Box 7213 / 7214 entspricht der interne Sensor dem Wert Port = 0. Dort ist bei Sensor 2 der Port = 1, und Port = 2 für Sensor 3. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 106 VARh Absolute Reactive Energy Resettable VARh Reset Time - sec. since last Energy Counter Reset Forward Active Energy Forward Reactive Energy VARh Forward Active Energy Resettable Forward Reactive Energy Resettable VARh Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
- Seite 107 "Output DC" bei zweitem Modul: 0x8280 + 1 * 8 + 3 = 0x828b Offset Sensor Field Unit Residual Current RMS Type B 0.1 mA Residual Current DC Type B 0.1 mA Output RMS bool Output DC bool Module State Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 108: Device Identification
· Wenn der Broker einen anonymen Login erlaubt, sind Benutzername und Passwort beliebig, aber ein Benutzername muss angegeben werden. · Wenn mehrere MQTT Clients mit einem Broker verbunden sind, müssen die Namen Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 109: Nachrichtenformat
Übergebene Nummer kann helfen eine Synchronizität zwischen Kommando und Ant- wort über den Broker herzustellen. Format 2: Raw Text Publish Topic: "de/gudesystems/epc/00:19:32:01:16:41/cmd/cli" Publish Message: "port 2 state set 1" Antwort vom Gerät an "de/gudesystems/epc/00:19:32:01:16:41/cmdres/cli" "OK." Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... - Seite 110 "unit": "deg C" }, { "field": "humidity", "v": 71.9, "unit": "%" }, { "field": "dew_point", "v": 15.8, "unit": "deg C" }, { "field": "dew_diff", "v": 5.3, "unit": "deg C" "ts": 210520 Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
Seite 111: Beispiel Hivemq
MQTT Benutzer mit Name und Passwort hinzu. In der MQTT Konfiguration des Gude Gerätes übertragt man den Hostname des Hi- veMQ Brokers, sowie Benutzername und Passwort. Zusätzlich TLS aktivieren und den korrekten Port einstellen. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 112: Support
Support... -
Seite 113: Datensicherheit
· Das Gerät möglichst hinter einer Firewall betreiben. Kontakt GUDE Systems GmbH Von-der-Wettern-Straße 23 51149 Köln Telefon: 0221-912 90 97 Fax: 0221-912 90 98 E-Mail: mail@gude.info Internet: www.gude.info shop.gude.info Geschäftsführer: Dr.-Ing. Michael Gude Registergericht: Köln Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH... -
Seite 114: Konformitätserklärungen
Umsatzsteuer-Identifikationsnummer gemäß § 27 a Umsatzsteuergesetz: DE 122778228 Konformitätserklärungen Dieses Produkt aus der Expert Net Control 2111- / 2191-Serie ist zu den auf dieses Produkt anzuwendenden europäischen Richtlinien für die CE-Kennzeichnung konform. Die vollständige CE-Konformitätserklärung für dieses Produkt finden Sie auf der Web- seite www.gude.info in der Download-Rubrik des Produktes. - Seite 115 Maintenance Seite) 8. Deaktivieren der Schalt-Events · Man kann das Senden von Syslog, emails etc. beim Schalten von Ports (betrifft nur Gude Geräte mit Relais) unter "System" in der Sensor-Konfiguration einstellen. Expert Net Control 2111/2191 © 2021 GUDE Systems GmbH...
-
