INSTRUZIONI DI MONTAGGIO

ATTENZIONE! Durante l'installazione, seguire i passi seguenti e usate gli strumenti forniti con il
prodotto.
Preparare uno spazio libero sufficiente per montare la cyclette.
A causa del peso elevato di alcuni componenti, due persone sono raccomandate per il montaggio.

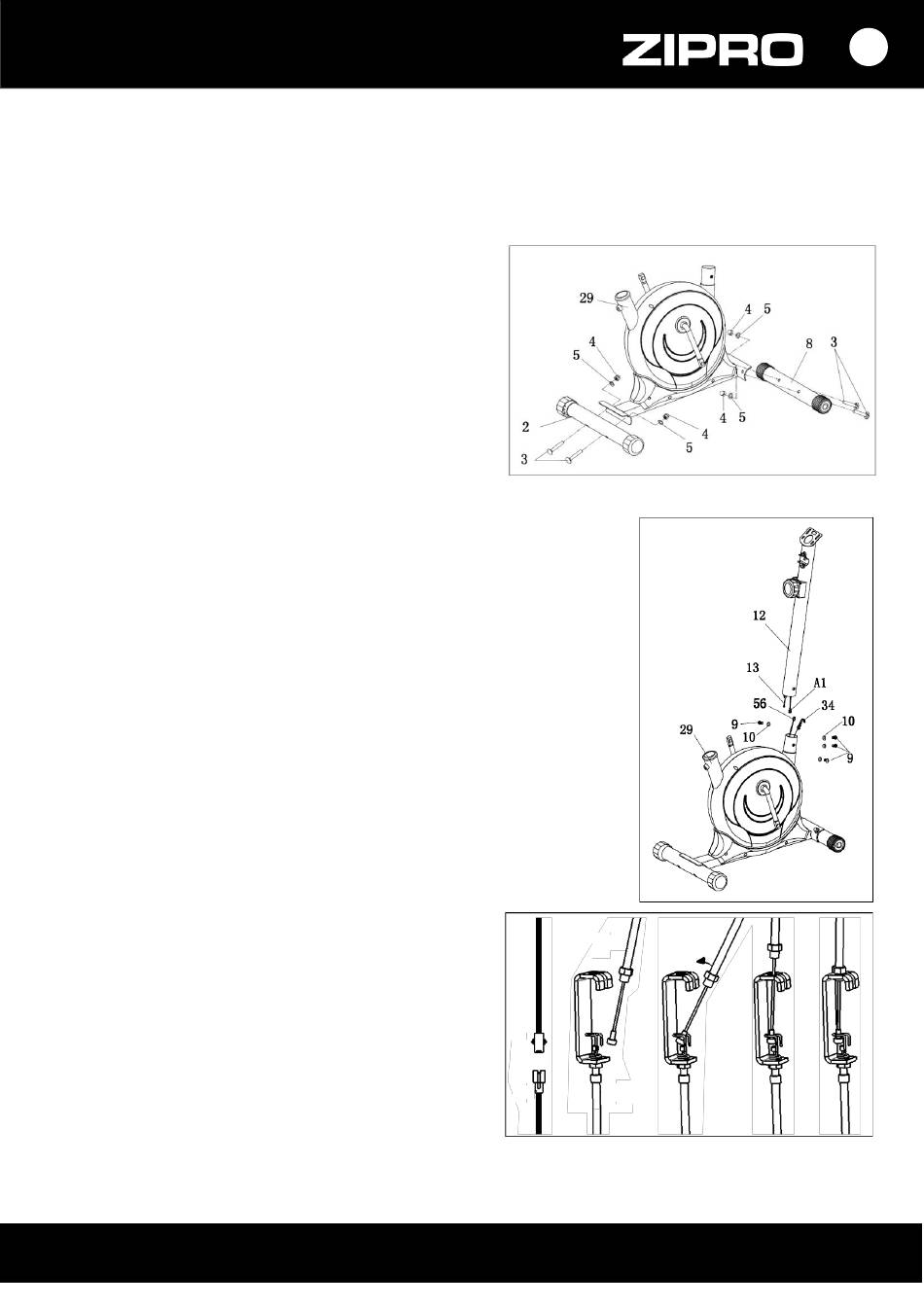

1. Montaggio dello stabilizzatore anteriore e posteriore
Assemblare lo stabilizzatore posteriore (2) e lo stabilizzatore
anteriore (8) al telaio principale (29) utilizzando le viti (3),
le rondelle curve (5) ed i dadi ciechi (4).
ATTENZIONE! Prima di installare gli stabilizzatori,
rimuovere le protezioni di trasporto in plastica o
cartone, se presenti.
2. Installare il tubo di supporto del manubrio
Collegare il cavo centrale del computer (A1) al cavo inferior
del computer (56).
Impostare la manopola di regolazione della resistenza al
livello più basso, Quindi collegare il cavo di regolazione
della resistenza inferiore (34) al cavo di regolazione della
resistenza superiore (13) come mostrato nell'immagine
seguente.
Posizionare il tubo di supporto del manubrio (12) sul telaio
principale (29) e avvitarlo con le viti a brugola (9) e le
rondelle curve (10).
Inserire il dado del cavo superiore di regolazione
13
della resistenza (16) nella fessura del cavo
A1
inferiore di regolazione della resistenza (16), tirare
e tendere il cavo superiore (16) e farlo scorrere
attraverso il supporto del cavo inferiore (16) in
direzione verticale. Il dado del cavo deve essere
posizionato sul supporto del cavo come mostrato
nell'immagine.
56 34
Inserire il tubo di supporto del manubrio (4) nel telaio
principale (1) ruotando gli elementi con viti (19) e rondelle
curve (35).
