DE
MONTAGEANLEITUNG
ACHTUNG! Befolgen Sie bei der Montage die unten angegebenen Schritte und verwenden Sie die dem
Gerät beigefügten Werkzeuge.
Bereiten Sie genügend Platz für die Montage des Geräts vor.
Aufgrund des hohen Gewichts einiger Elemente wird empfohlen, die Montage mit zwei Personen
durchzuführen.

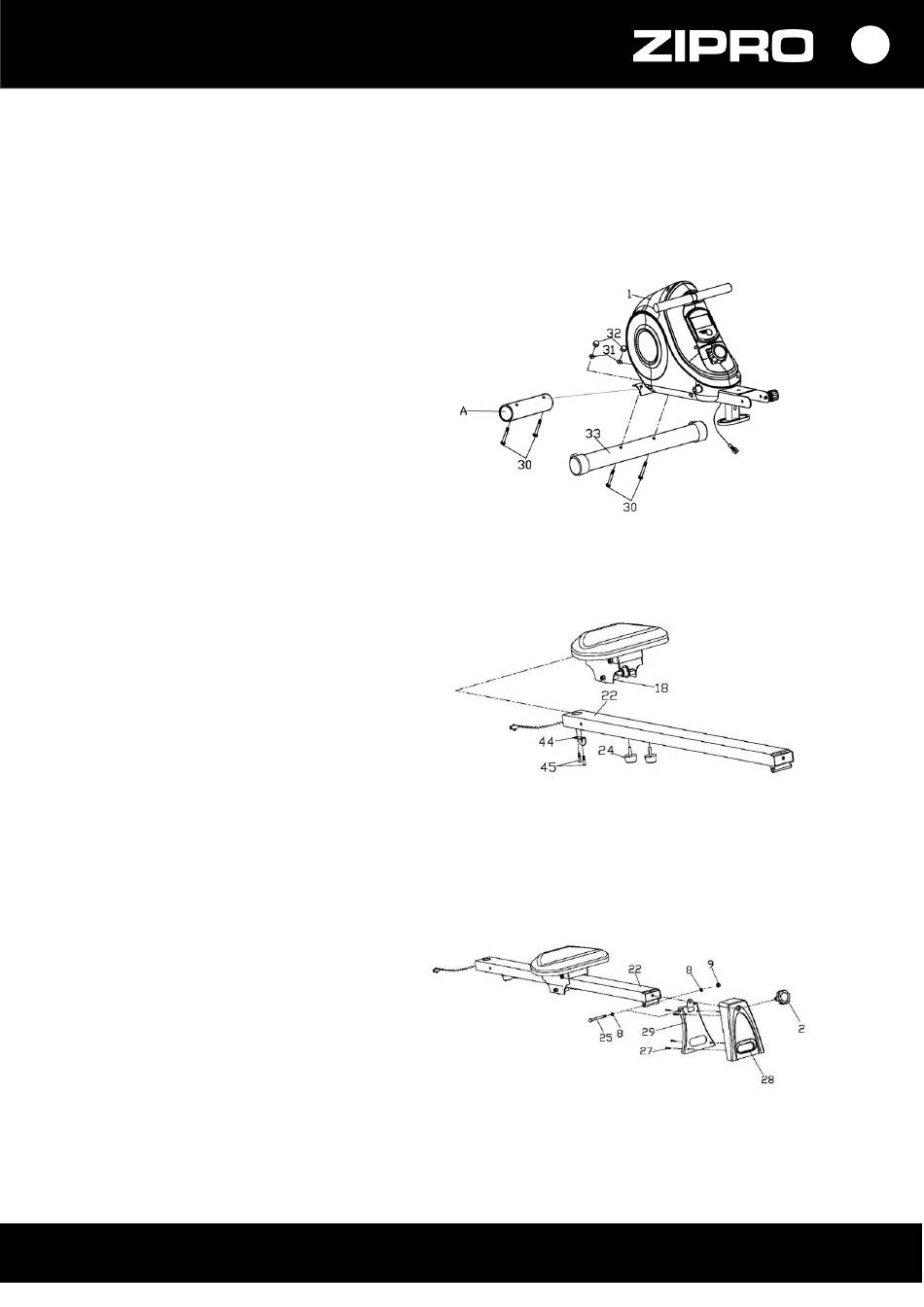

SCHRITT 1.
Entfernen Sie die Papierabdeckung
und montieren Sie den vorderen Fuß (33)
an den Hauptrahmen (1), indem Sie
die Schrauben (30), gewölbten
Unterlegscheiben (31) und Muttern (32)
verwenden.
SCHRITT 2.
Entfernen Sie die Begrenzer (24), Schrauben
(45) und die Befestigungsplatte (44).
Montieren Sie den Sattel mit
dem Rollfahrwerk (18) auf der Rollschiene
(22) und schrauben Sie die Blockaden (24)
und die Befestigungsplatte mithilfe
der Schrauben (45) wieder fest.
SCHRITT 3.
Schrauben Sie den hinteren Fuß (29) mithilfe
der Sechskantschraube (25), flachen
Unterlegscheibe (8) und Nylonmutter (9)
an die Rollschiene (22).
Setzen Sie danach auf dem hinteren Fuß (29)
die Abdeckung (28) auf und befestigen Sie
sie mit den Schrauben (27) und drehen Sie
den Drehknopf (2) ein.
