4.4.2. Darstellung auf dem Bildschirm

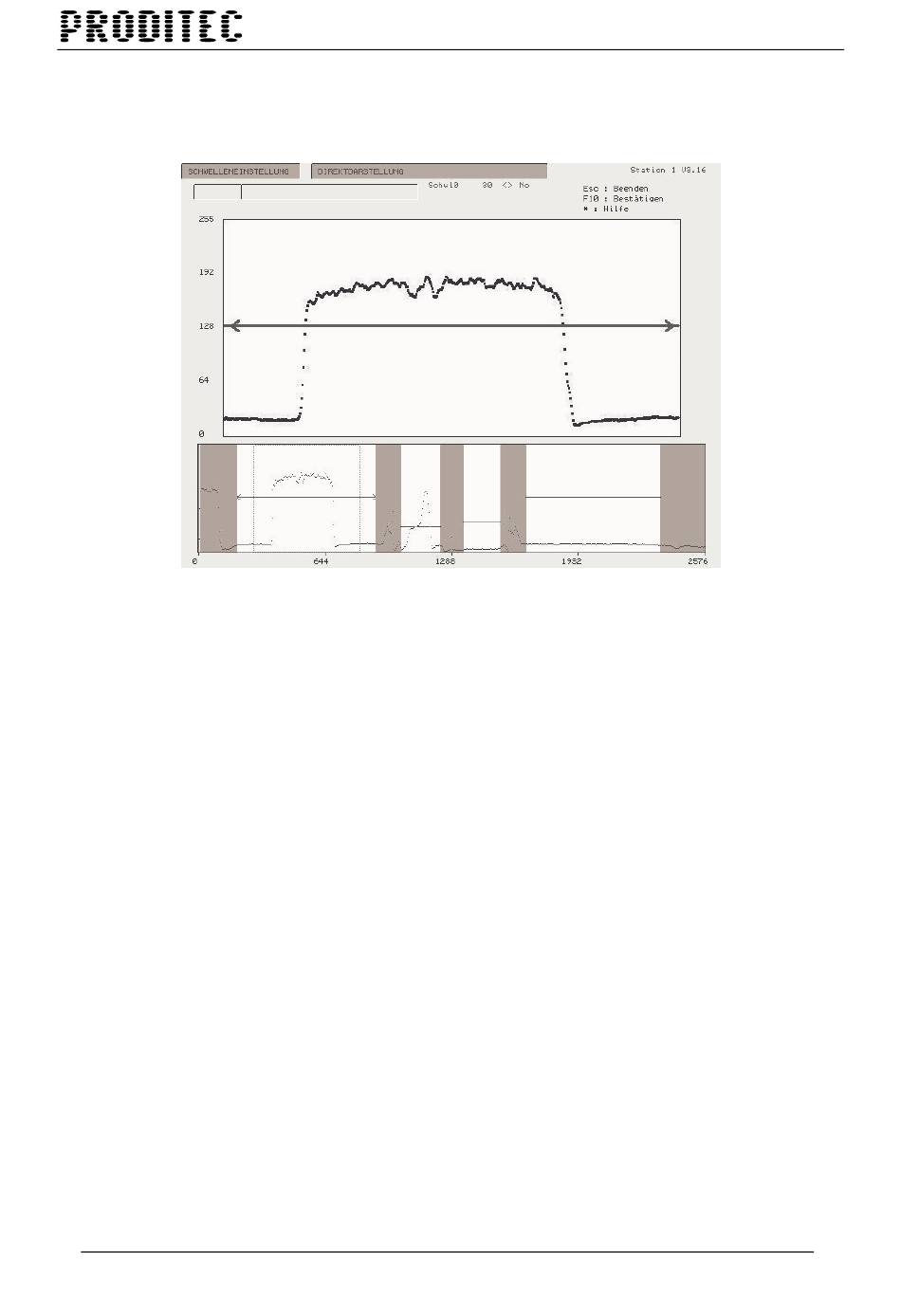

Der Bildschirm zeigt 3 Hauptzonen von unten nach oben:

4.4.2.1 Das untere Fenster

Man sieht die gesamte Erfassungszeile der Kamera
Je nach Nr. der Station enthält dieses Fenster 2 bis 6 Funktionszonen:
• 2 Zonen für die Stationen Nr. 2, 3 und 4 (eine Beobachtungszone für
die Oberseite des Objekts pro Reihe)
• 4 Zonen für die Station Nr. 1 (zwei Beobachtungszonen, eine von
oben, eine andere seitlich, des Objekts pro Reihe)
• 6 Zonen für die Stationen Nr. 5 und 6 (drei Beobachtungszonen pro
Reihe, eine von oben und von jeder Seite je eine)

4.4.2.2 Das mittlere Fenster

Dieser Teil enthält eine Vergrößerung der Sensorzone zwischen den grün
gestrichelten Linien des unteren Fensters. Durch die Vergrößerung bekommt man
eine bessere Detaildarstellung der Erfassungszeile.
jpeg\image 50
VISITAB 2 – BEDIENUNGSANLEITUNG
EINSTELLUNG DER PARAMETER
154
