4.3.2. Kontrollparameter an Station 1

Formtoleranz: angegeben in mm.
Bei der Formkontrolle vergewissert man sich, daß die Kontur der
Tablette zwischen einer minimalen und einer maximalen Kontur
liegt. Diese beiden Konturen bilden die Hülle eines Kreises um die

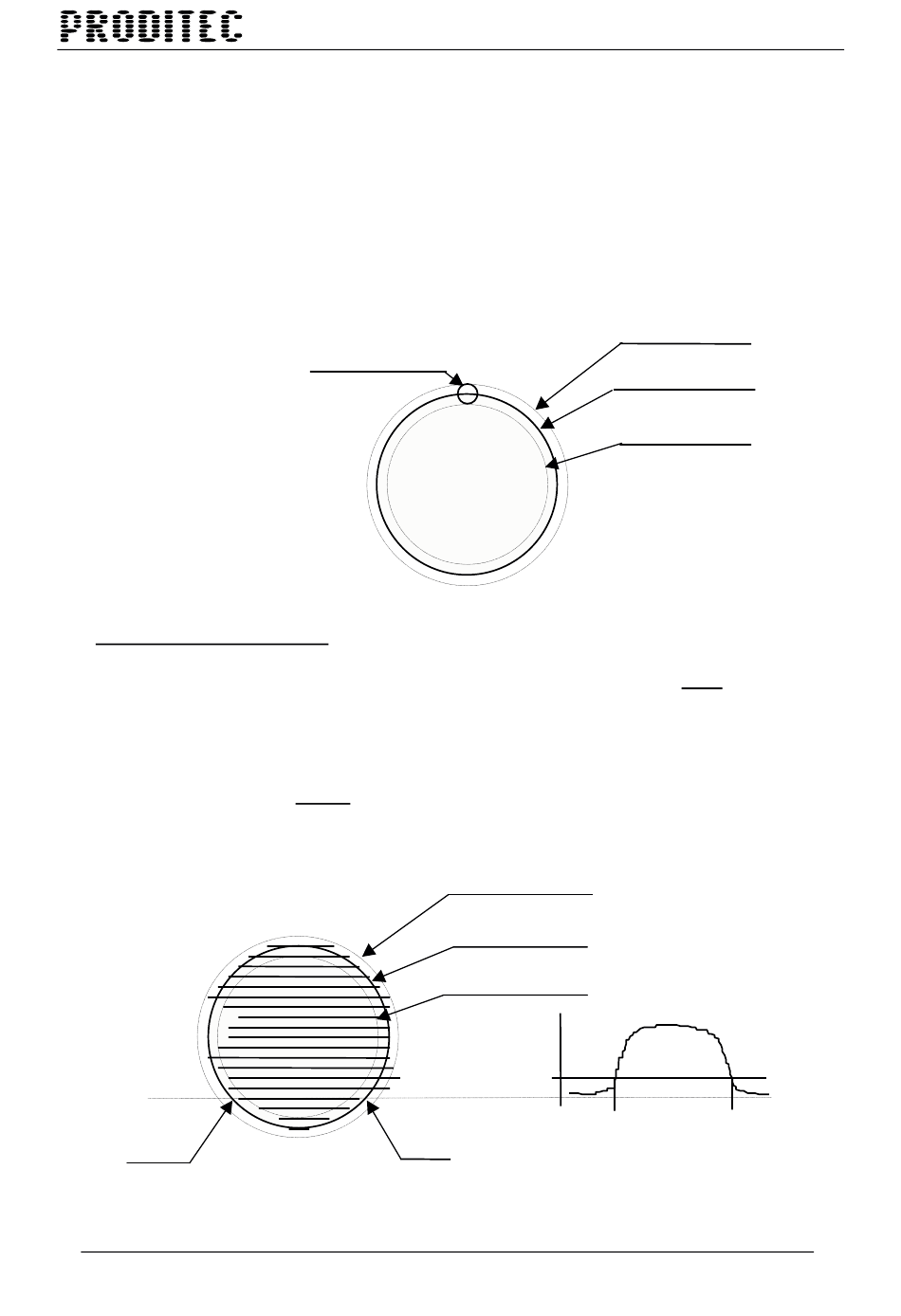

theoretische Kontur (siehe nachstehendes Schema). Der Radius
dieses Kreises entspricht dem Parameter "Formtoleranz".
Prinzip der Formkontrolle:
Wenn der Graustufenwert der Tablette in der aktuellen Zeile links vom Sensor
ausgehend die Formschwelle zum ersten Mal überschreitet, wird die aufsteigende
Front der Tablettenkontur erfaßt. Die Position dieser Front wird "Beginn" genannt
und notiert (siehe unten).
Wenn die Graustufe rechts vom Sensor ausgehend die Formschwelle zum ersten
Mal überschreitet, wird die abfallende Front der Tablettenkontur erfaßt. Die Position
dieser Front wird "Ende" genannt und notiert.
Anfang
Formtoleranz
maximales profil
theoretisches Profil
minimales Profil
Zeile
Ende
VISITAB 2 – BEDIENUNGSANLEITUNG
EINSTELLUNG DER PARAMETER
maxi. Profil
theoret. Profil
mini. Profil
Schwelle
127
