4.3. Kontrollparameter

4.3.1. Wahl der Vorbehandlungen

In Kapitel 4.2.3 haben wir gesehen, wie die Formschwellen eingestellt werden, um
das gewünschte Bild vom Untergrund abzuheben. Anhand dieser Schwellen können
auch kontrastierende Flecken erfaßt werden.
In diesem Kapitel wird erklärt:
-
-Wie die Vorbehandlungen zur Erfassung schwach kontrastierender
Flecken ausgewählt werden (Gradient oder adaptive Schwelle).
-
-Wie man die obere Schwelle zur Erfassung schwach kontrastierender
heller, bzw. die untere Schwelle zur Erfassung schwacher dunkler Flecken
einstellt.
Beispiel: helle gewölbte Tablette mit schwach kontrastierenden hellen und dunklen
Flecken

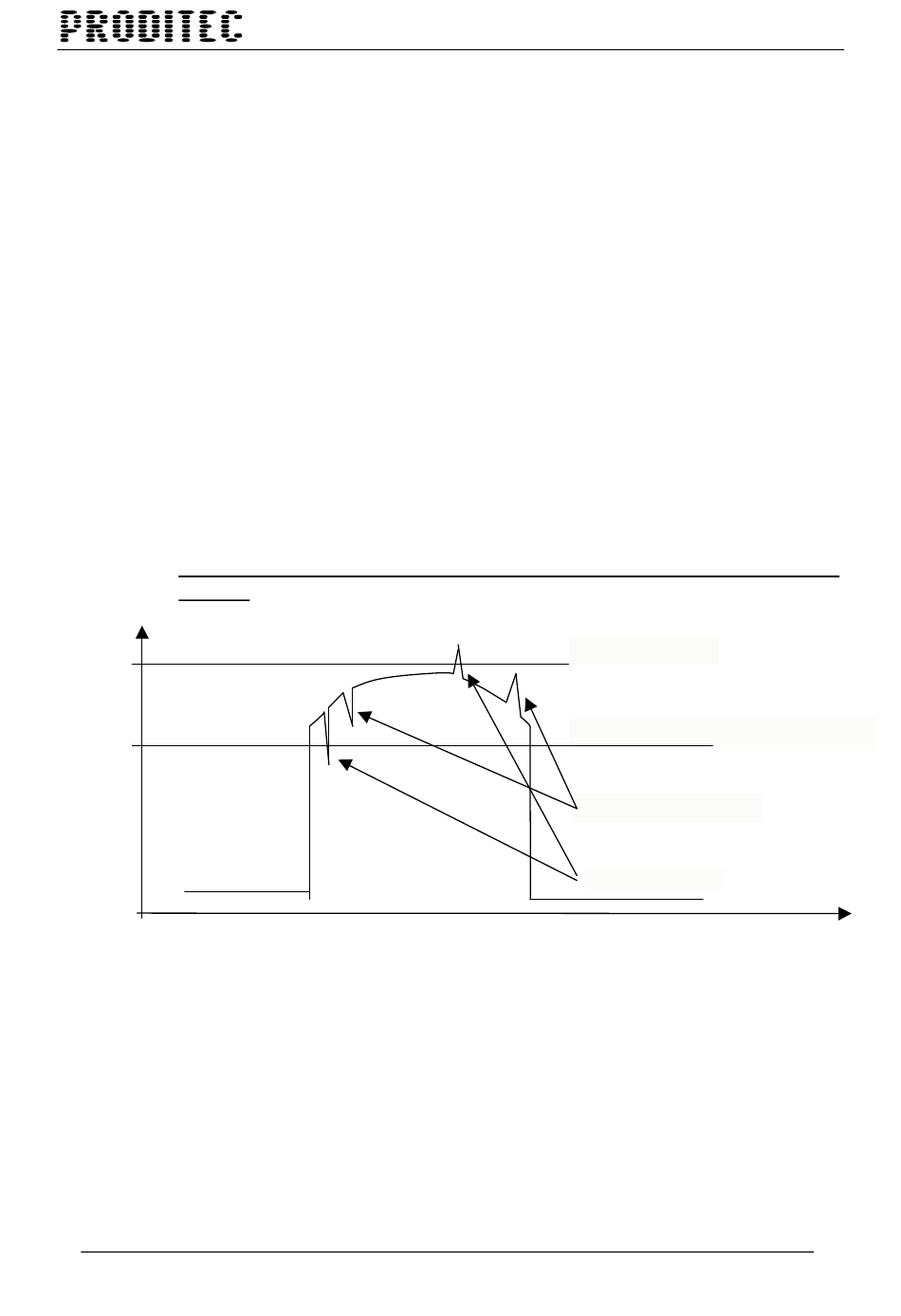

Die Darstellung zeigt die Graustufen einer gewölbten hellen Tablette, die vier
schwach kontrastierende Flecken aufweist:
-
-Einen dunklen Fleck, der durch Unterschreiten der unteren Schwelle erfaßt
wird.
-
-Einen hellen Fleck, der durch Überschreiten der oberen Schwelle erfaßt wird.
Die übrigen Flecken werden nicht erfaßt, weil ihre Grauwerte zuwenig
abweichen, sie liegen zwischen den Schwellen.
VISITAB 2 – BEDIENUNGSANLEITUNG

EINSTELLUNG DER PARAMETER

obere Schwelle
Formschwelle (oder untere Schwelle)
nicht erkannte Fehler
erkannte Fehler
