3.7.3.1 Anzeige, Anzeige mit Eichung des Schritts und der Bildpunkte,
Anzeige "wenn schlecht"

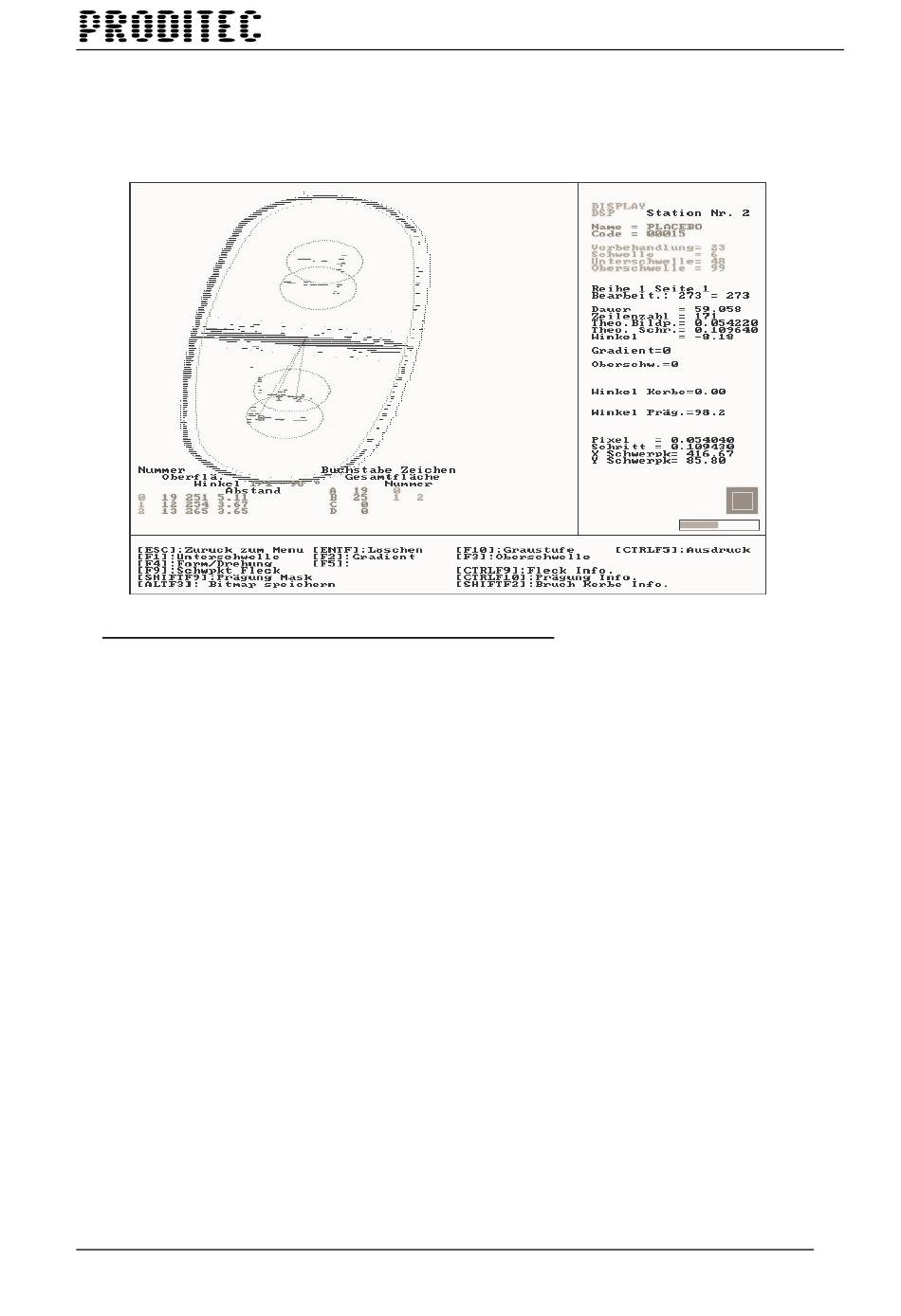

Das Bild der Tablette erscheint, sobald die Kamera ein Bilder erfaßt hat.
Es können verschiedene Bilder angezeigt werden:
F1 :
Zur Anzeige des Bildes nach Anwenden der Formschwelle (bzw. unteren
Schwelle). Kontur, Flecken, Grenzen des Ausschlußbereichs.
F2 :
Zur Anzeige des Bildes nach der Vorbehandlung (Gradient, adaptive
Schwelle oder asymmetrische adaptive Schwelle). Kontur, Flecken,
Grenzen des Ausschlußbereichs.
F3 :
Zur Anzeige des Bildes nach Anwendung der oberen Schwelle. Kontur,
Flecken, Grenzen des Ausschlußbereichs.
F4 :
Zur Anzeige der tatsächlichen Kontur nach Drehung und der
theoretischen Kontur mit ihren Grenzen.
F5 :
Zur Anzeige des Dickeprofils (nur Station 1)
F6 :
Bei der Eichung werden mit F6 die neuen Werte des Schritts und der
Bildpunkte für die anderen Modi aktiviert.
F7 :
Zur Anzeige des linken Prismas (nur Stationen 5 und 6).
F8 :
Zur Anzeige des rechten Prismas (nur Stationen 5 und 6).
F9 :
Zum Einblenden des Schwerpunkts der Flecken in das Bild.
jpeg/image15
VISITAB 2 – BEDIENUNGSANLEITUNG
BEDIENEROBERFLÄCHE
92
