Automatische Vertikale Schiebetür Vakuum - Mafac Java Betriebsanleitung

14
8
10
5
6
13
9
7
2
13
11
12

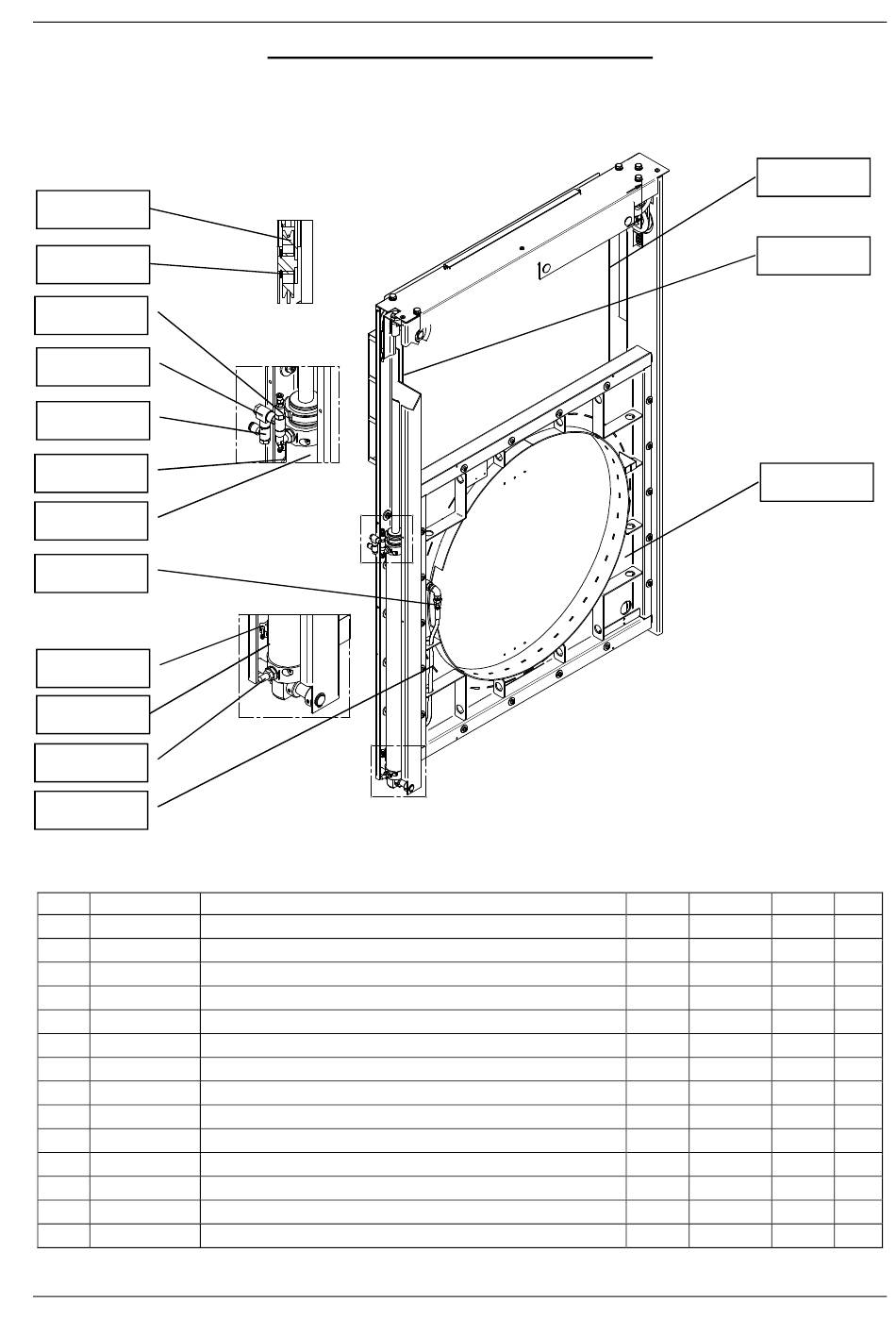

Pos.: MAFAC-Nr.: Benennung
1 30039537 Profilrahmen kplt.
2 30054960 Befestigung
3
30036528 Drahtseil
4 30036527 Drahtseil
5 30032078 Drosselrückschlagventil
6 30032442 Drosselrückschlagventil
7 50006016 Gerade Einschraubverschr.
8
30000058 Rillenkugellager
9 30037204 Rundzylinder
10 30025537 Rückschlagventil gesteuert
11 30001104 Schalldämpfer
12 50005750 Schlauchleitung
13 30003451 Sensor Magnetfeldschalter
14 30036542 Seilrolle 90
17.115.944
Automatische vertikale Schiebetür Vakuum
A-A
89
Ersatz- und Verschleißteile
A
A
Menge Einheit
1 Stück
2 Stück
1 Stück
1 Stück
1 Stück
1 Stück
2 Stück
5 Stück
1 Stück
1 Stück
1 Stück
1 Stück
2 Stück
5 Stück
0816©MAFAC
