Aufbau und Funktion
Im Koaleszenzabscheider werden ölige Verschmutzungen mit Hilfe der Koaleszenzpakete 1 vom
Reinigungsmedium getrennt und entsorgt. Die entsorgten öligen Verschmutzungen werden in einem
Ölauffangbehälter 2 gesammelt.
Vakuumtrocknungssystem
1 Vakuumpumpe
Die Vakuumpumpe 1 befindet sich auf der Maschine. Mit ihrer Hilfe kann das zum Trocknen von
Bauteilen und Werkstücken benötigte Vakuum in der Reinigungskammer erzeugt werden.
Antriebe
1
1 Kettentrieb
2 Antrieb-Düsenrotation Schneckengetriebemotor
3 Antrieb-Korbrotation Schneckengetriebemotor
Zum Antrieb des Düsenrohrs und des Korbs werden Schneckengetriebemotoren 2,3 eingesetzt.
Diese sind mit einem Kettentrieb 1 mit dem Korb bzw. dem Düsenrohr verbunden.
17.115.944

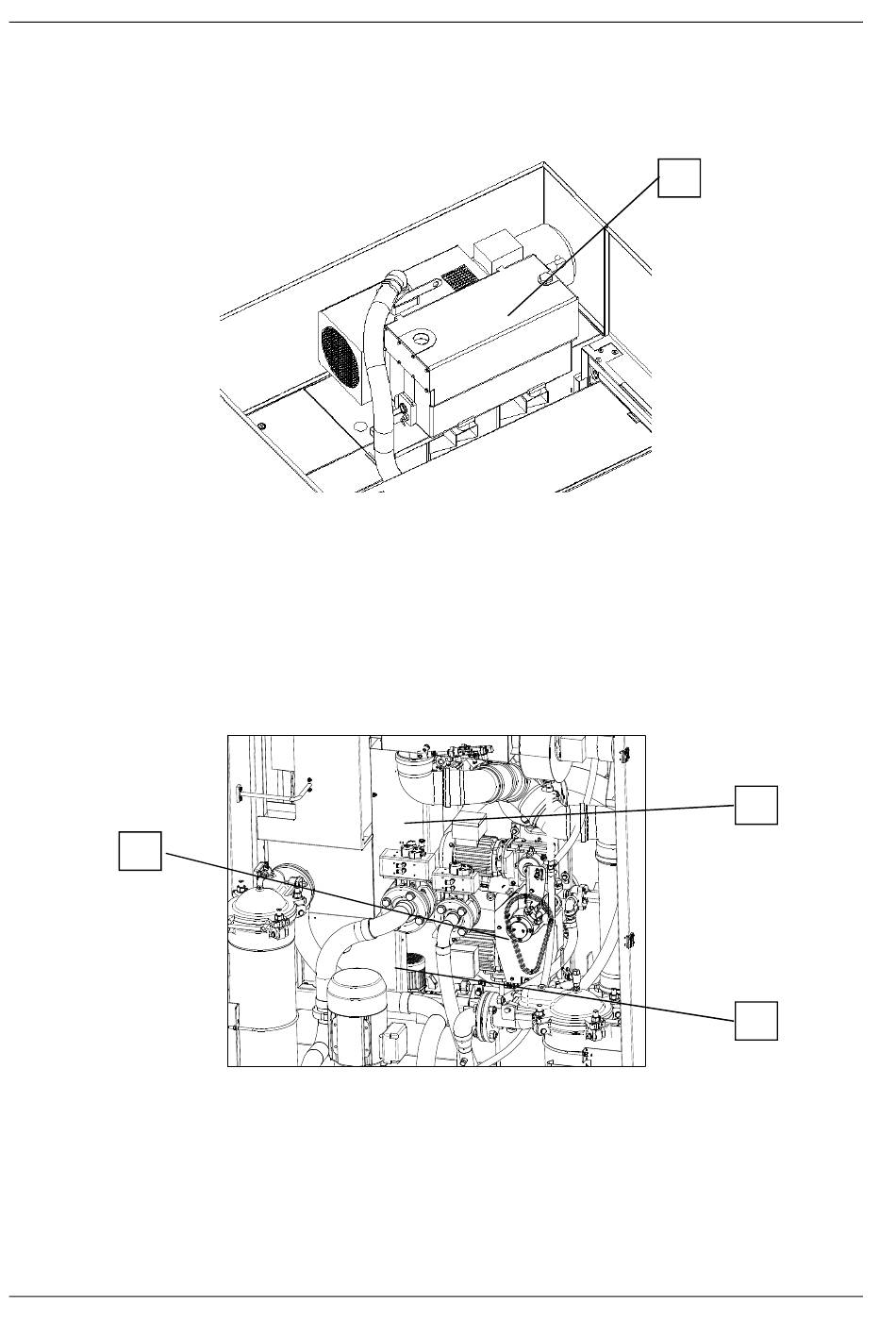

Abb.: Vakuumtrocknungssystem
