5. INSTRUCTION D'INSTALLATION :

La machine est équipée d'un dispositif de compensation de la tension électrique. Lorsque la fluctuation de
la tension d'alimentation se situe entre ±15% de la tension nominale, elle peut encore fonctionner
normalement.
Lorsque la machine est utilisée avec de longs câbles, il est conseillé d'utiliser des câbles de plus grande
section pour éviter une baisse de tension. Si le câble est trop long, cela peut affecter la performance des
systèmes d'alimentation. Il est donc suggéré d'utiliser des câbles de longueur adaptée.
1. Assurez-vous que l'entrée de la machine n'est pas bloquée ou couverte pour éviter un mauvais
fonctionnement des systèmes de refroidissement.
2. Mettez les câbles à la terre avec une section d'au moins 6mm2 sur le boî tier, le chemin est la vis de
connexion à l'arrière du dispositif de mise à la terre de la source d'alimentation. Pour garantir la sécurité,
on peut également utiliser deux méthodes en attendant.
3. accordez correctement la torche à arc ou le support selon le croquis. Assurez-vous que le câble, le
support et la fiche de fixation ont été reliés à la terre. Mettez la fiche de fixation dans la prise de fixation au
niveau de la borne « - » et fixez-la dans le sens des aiguilles d'une montre.
4. Placez la fiche de fixation du câble dans la douille e fixation de la borne « + » du panneau avant, fixez-la
dans le sens des aiguilles d'une montre, et la pince de terre de l'autre borne serre la pièce.
5. Veuillez faire attention à la borne de connexion, la machine à souder à courant continu a deux modes de
connexion : la connexion positive et la connexion négative. Connexion positive : le support se connecte
avec la borne « - », tandis que la pièce est connectée avec la borne «+». Connexion négative : la pièce est
connectée avec la borne « - », le support avec la borne «+». Choisissez la méthode appropriée en fonction
de la situation de travail. Si le choix n'est pas approprié, il provoquera un arc instable, plus
d'éclaboussures et de conglutination. Si de tels problèmes surviennent, veuillez changer la polarité de la
fiche de fixation.
6. Selon la qualité de la tension d'entrée, connectez le câble d'alimentation avec le boî tier d'alimentation de la
qualité de tension correspondante. Assurez-vous qu'il n'y a pas d'erreur et que la différence de tension se
situe dans la plage autorisée. Après le travail ci-dessus, l'installation est terminée et la soudure est
disponible.

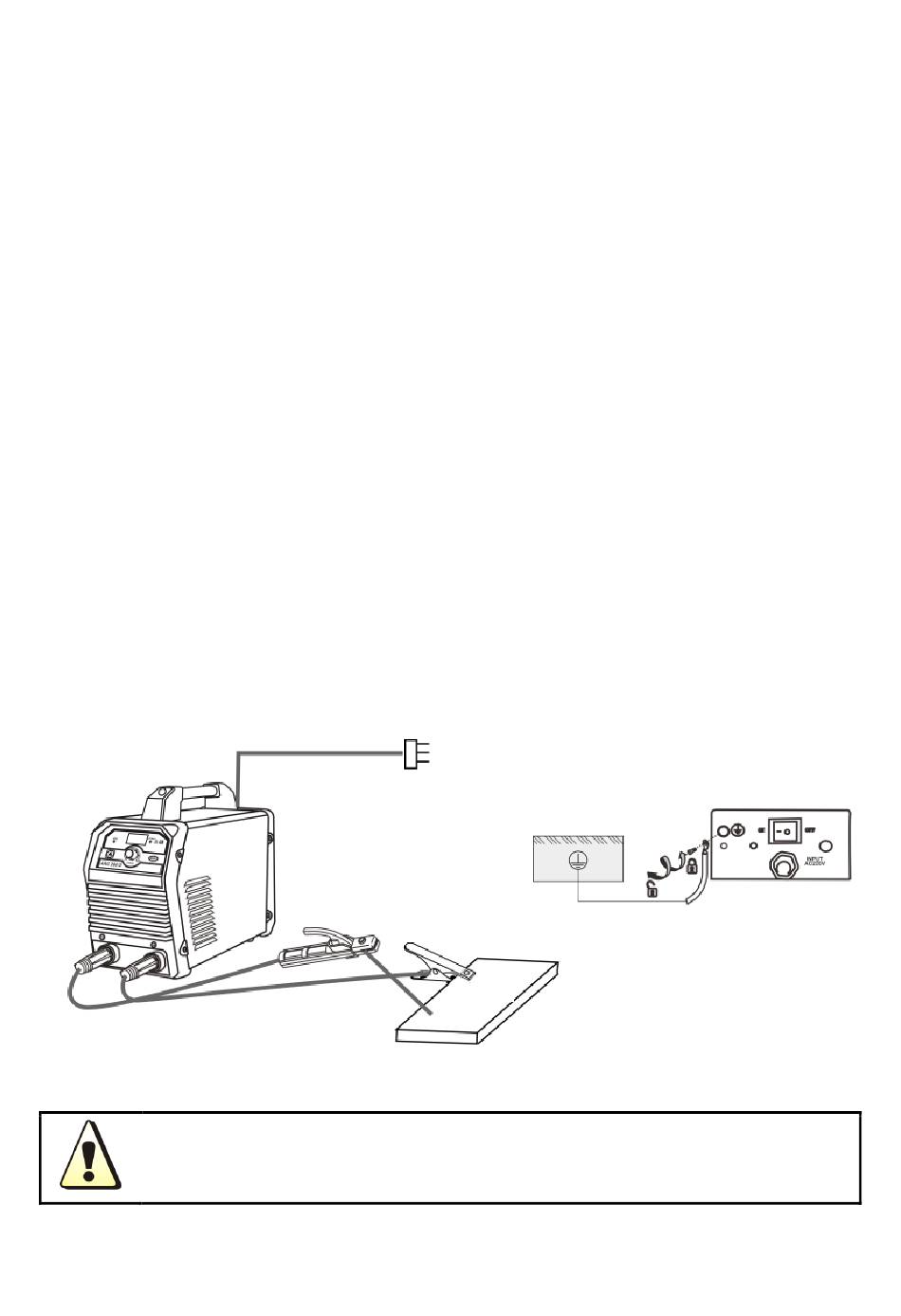

Image 5-1 Installation de l'instruction, en utilisant ARC200 comme exemple l'installation
Si la distance entre la pièce et la machine est trop grande (50-100m), et que les câbles
(câble de torche et câble de terre) sont trop longs, veuillez choisir un câble de section
plus importante pour minimiser la réduction de la tension.
Mono phase/220V
Porte-électrode
Pince pour la terre
Pièce à
travailler
7
Connexion à la terre
