5. ANWEISUNG FÜR DIE INSTALLATION:
Die Maschine ist mit einer Spannungsausgleichsausrüstung ausgestattet. Wenn die Schwankung der
Netzspannung zwischen ± 15% der Nennspannung liegt, kann sie weiterhin normal funktionieren.
Wenn die Maschine mit langen Kabeln verwendet wird, werden Kabel mit größerem Querschnitt empfohlen,
um ein Absinken der Spannung zu verhindern. Wenn das Kabel zu lang ist, kann dies die Leistung der
Stromversorgungssysteme beeinträchtigen. Daher werden Kabel mit konfigurierter Länge empfohlen.
1. Stellen Sie sicher, dass der Einlass der Maschine nicht blockiert oder abgedeckt ist, um Fehlfunktionen
der Kühlsysteme zu vermeiden.
2. Erden Sie die Kabel mit einer Querschnittsfläche von mindestens 6 mm2 am Gehäuse. Der Weg ist die
Verbindungsschraube auf der Rückseite der Stromquelle zum Erdungsgerät. Um die Sicherheit zu
gewährleisten, können auch zwei Methoden angewendet warden inzwischen.
3. Schließen Sie den Lichtbogenbrenner oder Halter gemäß der Skizze richtig an. Stellen Sie sicher, dass
Kabel, Halter und
Befestigungsstopfen in die Befestigungsbuchse an der Klemme „-" und befestigen Sie ihn im
Uhrzeigersinn.
4. Stecken Sie den Befestigungsstecker des Kabels in die Befestigungsbuchse der Klemme „+" an der
Frontplatte, befestigen Sie sie im Uhrzeigersinn und die Erdungsklemme an der anderen Klemme klemmt
das Werkstück.
5. Bitte achten Sie auf die Anschlussklemme. Das Gleichstromschweißgerät verfügt über zwei
Anschlussmöglichkeiten: positive und negative Verbindung. Plusverbindung: Halter wird mit Klemme
„-" verbunden, Werkstück mit Klemme „+". Minuspol: Werkstück mit Klemme „-", Halter mit Klemme „+".
Wä hlen Sie einen geeigneten Weg entsprechend der Arbeitssituation. Wenn eine ungeeignete Wahl
getroffen wird, führt dies zu einem instabilen Lichtbogen, mehr Spritzern und Konglutination. Wenn solche
Probleme auftreten, ändern Sie bitte die Polarität des Befestigungsstopfens.
6. Schließen Sie das Netzkabel je nach Eingangsspannungsklasse an die Stromversorgungsbox der
entsprechenden Spannungsklasse an. Stellen Sie sicher, dass kein Fehler gemacht wird, und stellen Sie
sicher, dass die Spannungsdifferenz im Berechtigungsbereich liegt. Nach dem oben genannten Auftrag
ist die Installation abgeschlossen und das Schweißen ist möglich.

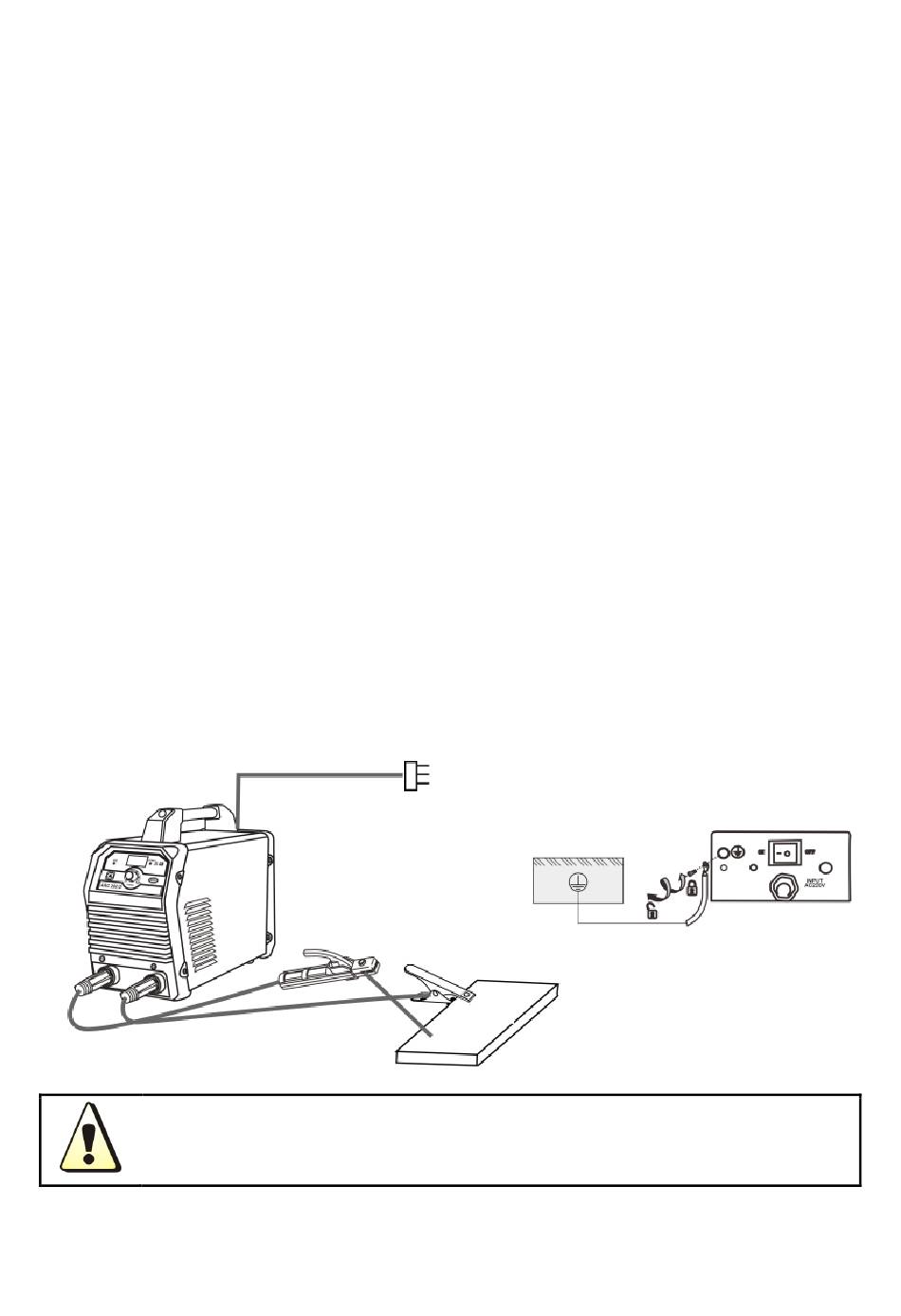

Abbildung 5-1 Zum Beispiel: Anweisung für die Installation von ARC200
Wenn der Abstand zwischen Werkstück und Maschine zu groß ist (50-100 m) und die
Kabel (Brennerkabel und Erdungskabel) zu lang sind, wählen Sie bitte ein Kabel mit
größerem Querschnitt, um die Spannungsreduzierung zu minimieren.
Befestigungsstecker mit
Einzelphase/220V
Elektrodenhalter
Erdungsklemme
der Erde verbunden
Werkstück
7
sind. Stecken Sie
Erdverbindung
den
