5. INSTALLATIE INSTRUCTIES:

Het lasapparaat is uitgerust met een set vermogensspanningscompensatie. Als de vermogensspanning
schommelt tussen ± 15% van de nominale spanning, werkt deze nog steeds normaal.
Als de machine gebruikt wordt met lange kabels, is het aangeraden om een grote kabel te gebruiken om
zodoende de spanningsvermindering tot een minimum te beperken. Indien de kabel te lang is, beï nvloed dit
de prestaties van de boogvorming en andere systeemfuncties, de aangegeven lengte wordt dus aanbevolen.
1. Verzeker u ervan dat het ventilatiekanaal van de machine niet geblokkeerd of afgedekt is om defecten aan
het koelsysteem te voorkomen.
2. Aard de kabels met een sectieoppervlak van niet minder dan 6 mm2 aan de behuizing, de manier hiervoor
is via de verbindingsschroef aan de achterkant van de stroombron naar het aardingsapparaat. Terwijl de
veiligheid verzekerd wordt, kan u ook twee methoden gebruiken.
3. Sluit de boogbrander of houder correct aan volgens de schets. Zorg ervoor dat de kabel, de houder en de
bevestigingsplug met de aarding verbonden zijn. Stop de bevestigingsplug in de bevestiging bus aan de
"-" klem en draai met de klok mee vast.
4. Steek de bevestigingsplug van de kabel in de bevestiging bus van de "+" klem op het voorpaneel, draai
met de klok mee vast, en de aardklem op de andere klem klemt het werkstuk vast.
5. Let alstublieft op de aansluitklem, het DC-lasapparaat heeft twee verbindingsmanieren: positieve
aansluiting en negatieve aansluiting. Positieve aansluiting: houder verbindt met "-" klem, en het werkstuk
met de "+" klem. Negatieve aansluiting: werkstuk met de "-" klem, houder met de "+" klem. Kies een
geschikte manier op basis van de werksituatie. Als er een foute keuze wordt gemaakt, veroorzaakt dit een
onstabiele boog en meer spatten. Als dergelijke problemen optreden, verander dan de polariteit van de
bevestigingsplug.
6. Sluit de voedingskabel aan op de voedingskast van de relevante spanningsgraad, afhankelijk van de
ingangsspanning. Zorg ervoor dat er geen fout wordt gemaakt en zorg ervoor dat het spanningsverschil
binnen het toegestane bereik valt. Na de bovenstaande klus is de installatie klaar en kunt u lassen.

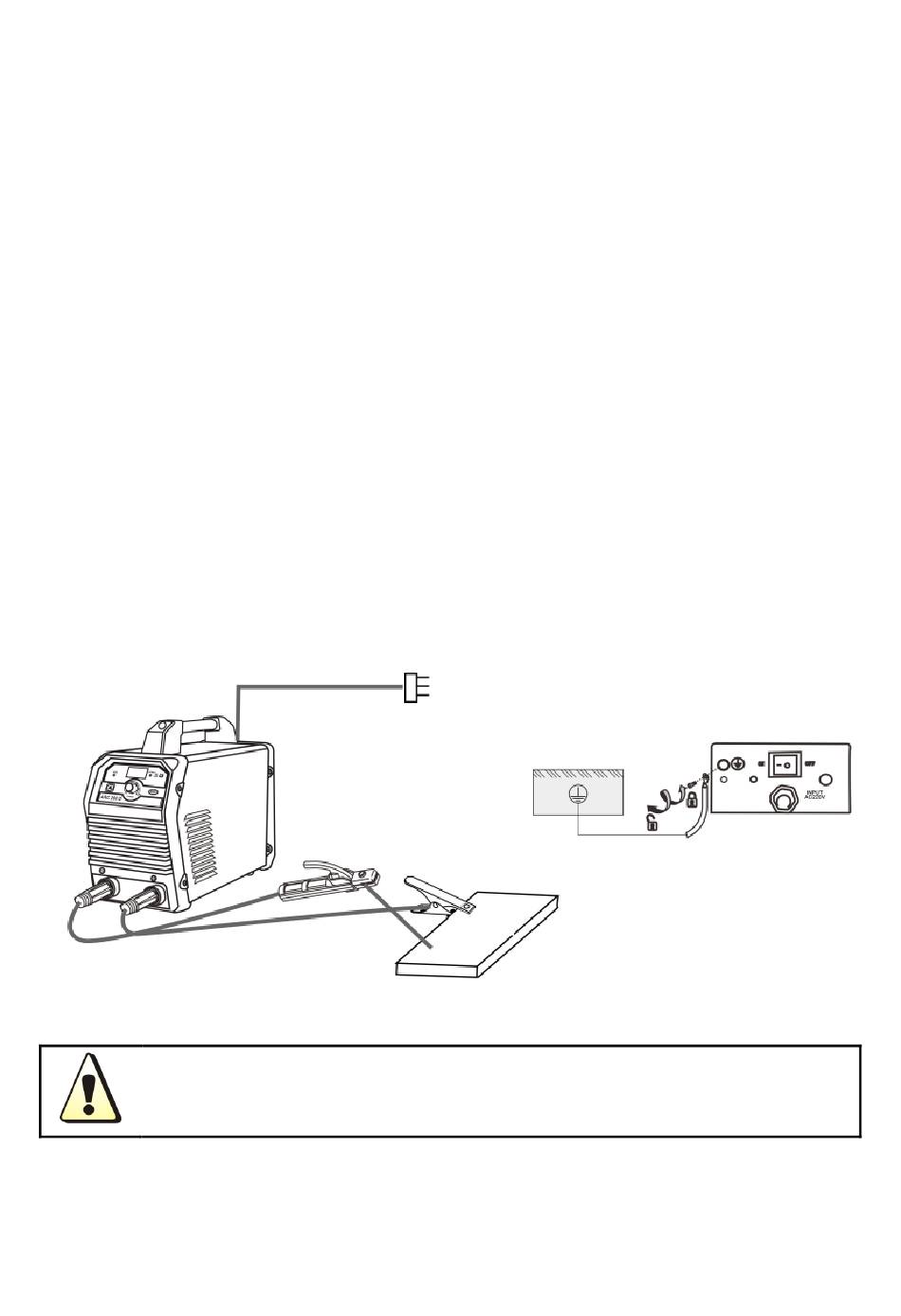

Afbeelding 5-1 Installatie instructie, met ARC200 als installatievoorbeeld
Als de afstand tussen werkstuk en machine te groot is (50-100 m), en de kabels
(toortskabel en aardingskabel) te lang zijn, kies dan een kabel met een grotere sectie om
de spanningsreductie te minimaliseren.
Eenfasig/220V
Electrode houder
Aardingsklem
Werkstuk
7
Aardingsaansluiting
