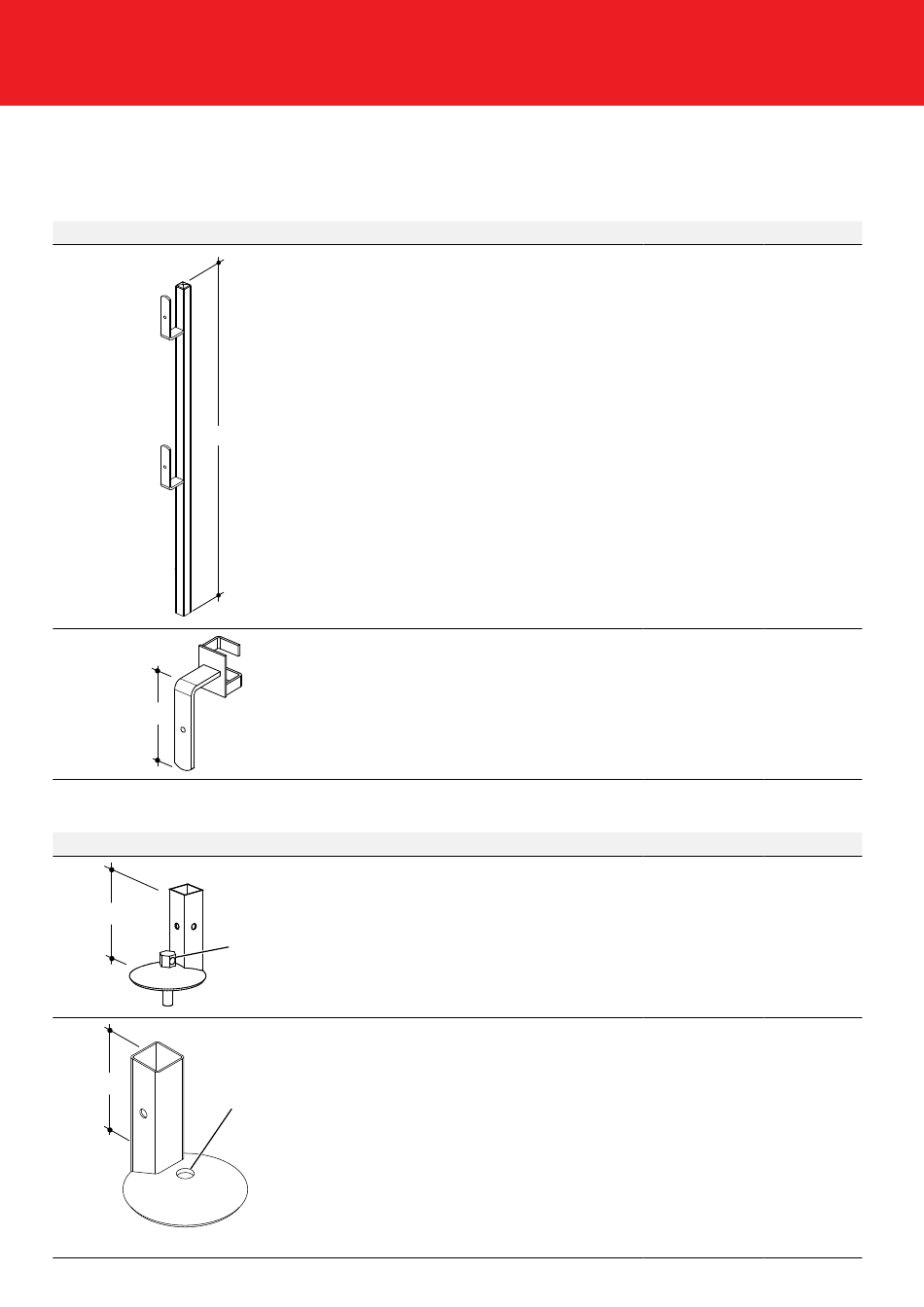

Bauteile

2
Bauteile
2.1

PROTECTO Pfosten

1205
158

2.2 Befestigung im Beton

150
150
Ø 18 mm
6
Bauteil
PROTECTO Pfosten
Der PROTECTO Pfosten ist das Basisbau-
teil des PROTECTO Systems. Er dient zur
Aufnahme von Geländerbrettern oder
Schutzgittern. Durch ein eingebautes
Sicherungselement wird der Pfosten in
den verschiedenen Aufnahmeelementen
automatisch fixiert (siehe Seite 12).
Beim Einsatz von Geländerbrettern müs-
sen diese 3 cm dick und 15 cm hoch sein
und der Festigkeitsklasse C24 nach EN
338 entsprechen (alte Bez. S10).
PROTECTO Fußbretthalter
Dieses Ergänzungsteil für den PROTECTO
Pfosten hält bei einem Brettgeländer das
Fußbrett. Der PROTECTO Fußbretthalter
lässt sich auch bei einem bereits mon-
tierten PROTECTO Pfosten einfach auf-
stecken (siehe Seite 18).
Bauteil
PROTECTO Schraubfuß
Dieses Befestigungsteil für den PROTECTO
Pfosten wird auf einer ebenen und trag-
fähigen Betonfläche angedübelt. Der
SW24
PROTECTO Schraubfuß wird mit der einge-
bauten Schraube (M16) und einem Dübel
(mit Innengewinde) auf der Betondecke
befestigt (siehe Seite 13).
PROTECTO Schraubfuß ohne Schraube
Dieser Schraubfuß kann in Verbindung mit
der Ankerhülse DW 15 und der PROTECTO
SF Schraube DW 15 anstelle des PROTECTO
Schraubfußes in Bereichen verwendet,
in denen nicht gebohrt werden darf. Die
PROTECTO Ankerhülse DW 15 und die SF-
Schraube DW 15 müssen zusätzlich dispo-
niert werden (siehe Seite 14).
Alternativ kann der Schraubfuß auch mit
selbstschneidenden Schraubankern M16
befestigt werden.
Artikelnummer
Gewicht [kg]
601225
3,65
601227
0,69
Artikelnummer
Gewicht [kg]
601228
1,02
601258
0,90
Alle Maße in mm, wenn nicht anders angegeben.
